BRH 广播线缆附件

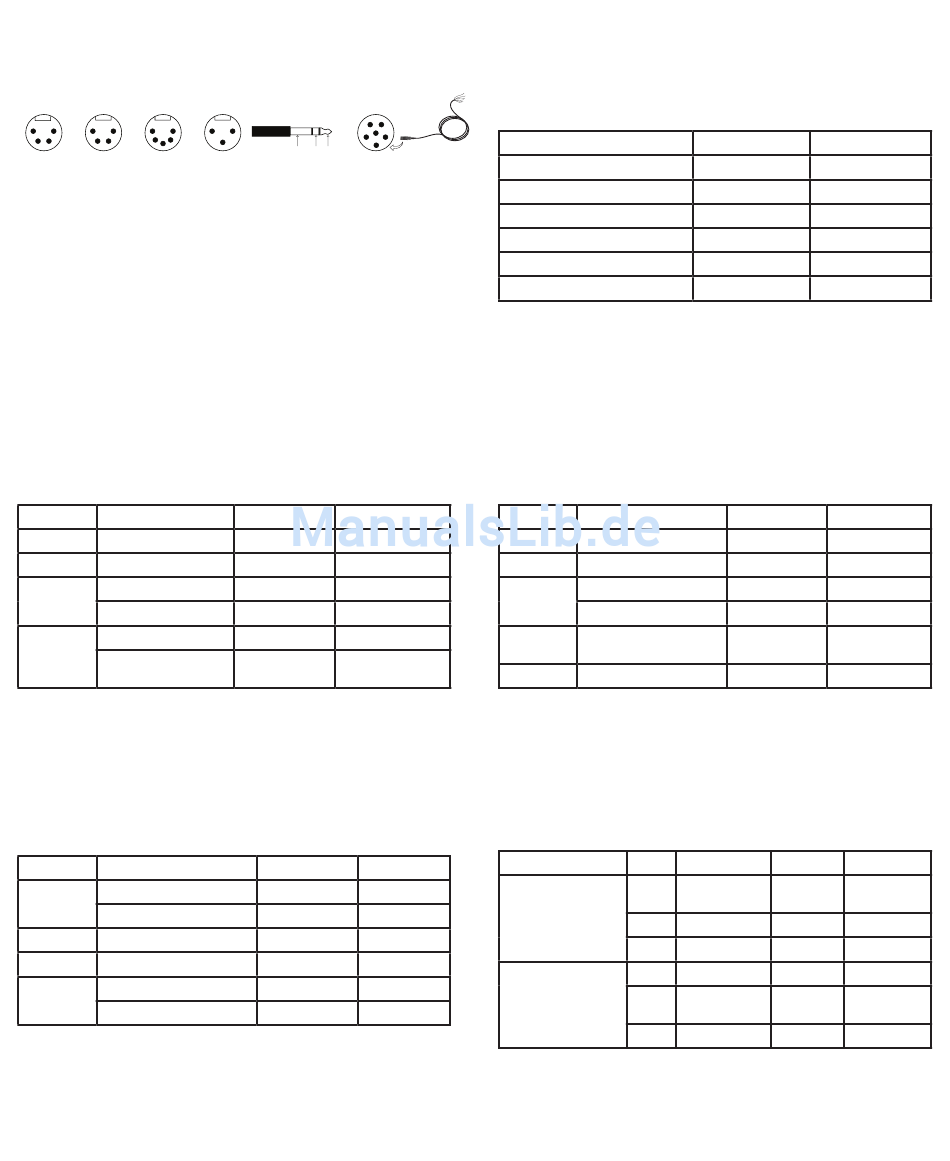

以下表描述了 BRH 可拆卸线缆的接线。所有 BRH 可拆卸线缆均包含 6 根导线，分别连接插入耳机的 6 针脚接头的不同线端。对于预先端接的线缆，导
线（和信号）连接至所显示的线缆另一端的通用触点。
1 4 4 1 1 5
2 4
2 3 3 2
3
NXLR4 NXLR4-FEM NXLR5
(male connector) (female connector) (male connector)
6 针耳机接头
BCASCA-NXLR4（插头连接器）
4 针 XLR-M 信号
1 Mic -
2 Mic +
3 话筒接地
耳机音频接地
4 耳机音频 1
耳机音频 2（话筒杆
侧边）
BCASCA-NXLR4-FEM（插座连接器）
4 针 XLR-F 信号
1 Mic -
话筒接地
2 Mic +
3 耳机音频接地
4 (thru 耳机音频 1
47uF cap)
耳机音频 2（话筒杆侧边）
1 5
1 2
6
2 4
3
3
Sleeve Ring Tip
NXLR3QI BCASCA1 (unterminated)
3-pin XLR-M and 6.3 mm (1/4") TRS
线缆 6 针耳机接头
黑色 2
红色 1
屏蔽（无涂层） 3
白色 6
橙色 4
绿色 5
线缆 6 针耳机接头
黑色 2
屏蔽（无涂层） 3
红色 1
白色 6
橙色 4
绿色 5
BCASCA1（未端接）
信号
Mic +
Mic -
话筒接地
耳机音频 1
耳机音频 2（话筒杆侧边）
耳机音频接地
BCASCA-NXLR5（插头连接器）
5 针 XLR-M 信号
1 Mic -
2 Mic +
3 话筒接地
耳机音频接地
4 耳机音频 2（话筒杆
侧边）
5 耳机音频 1
BCASCA-NXLR3QI
接头 接头
3 针 XLR-M 1
2
3
6.3 毫米 (1/4 英寸) 套管
TRS
尖端
环
线缆 6 针耳机接头
红色 1
黑色 2
屏蔽（无涂层） 3
黄色 4
橙色 5
白色 6
线缆 6 针耳机接头
黑色 2
红色 1
屏蔽（无涂层） 3
白色 6
绿色 5
橙色 4
信号 线缆 6 针耳机接头
话筒接地 屏蔽（无 3
涂层）
Mic + 红色 1
Mic - 黑色 2
耳机音频接地 白色 6
耳机音频 2（ 绿色 5
话筒杆侧边）
耳机音频 1 橙色 4
