BRH 방송 케이블 액세서리

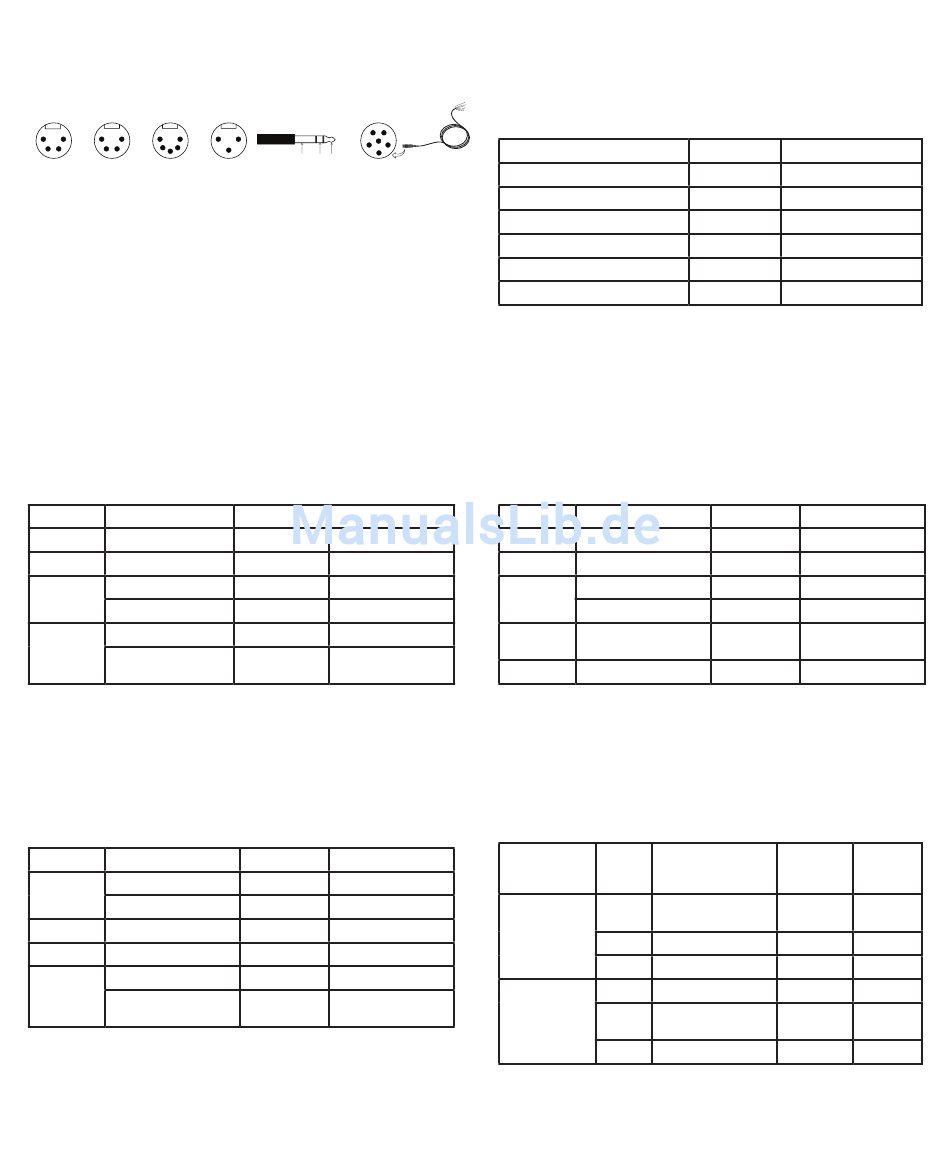

다음 표에는 BRH 착탈식 케이블의 배선이 설명되어 있습니다. 모든 BRH 착탈식 케이블에는 헤드셋에 연결되는 Shure 6-핀 커넥터에서 개별적으로 종
료되는 6개의 컨덕터가 포함됩니다. 사전 종료된 케이블의 경우 컨덕터(및 신호)는 표시된 케이블의 다른 한 쪽에 있는 공통 접합부에 연결됩니다.
1 4 4 1 1 5
2 4
2 3 3 2
3
NXLR4 NXLR4-FEM NXLR5
(male connector) (female connector) (male connector)
6-핀 헤드셋 커넥터
BCASCA-NXLR4(수 커넥터)
4-핀 XLR-M 신호
1 마이크 −
2 마이크 +
3 마이크 접지
헤드폰 오디오 접지
4 헤드폰 오디오 1
헤드폰 오디오 2(붐
사이드)
BCASCA-NXLR4-FEM(암 커넥터)
4-핀 XLR-F 신호
1 마이크 −
마이크 접지
2 마이크 +
3 헤드폰 오디오 접지
4 (thru 47uF 헤드폰 오디오 1
cap)
헤드폰 오디오 2(붐
사이드)
42
1 5
1 2
6
2 4
3
3
Sleeve Ring Tip
NXLR3QI BCASCA1 (unterminated)
3-pin XLR-M and 6.3 mm (1/4") TRS
와이어 6-핀 헤드셋 커넥터
검정색 2
빨간색 1
쉴드(비도금) 3
흰색 6
오렌지색 4
녹색 5
와이어 6-핀 헤드셋 커넥터
검정색 2
쉴드(비도금) 3
빨간색 1
흰색 6
오렌지색 4
녹색 5
BCASCA1(종료 안됨)
신호
마이크 +
마이크 −
마이크 접지
헤드폰 오디오 1
헤드폰 오디오 2(붐 사이드)
헤드폰 오디오 접지
BCASCA-NXLR5(수 커넥터)
5-핀 XLR-M 신호
1 마이크 −
2 마이크 +
3 마이크 접지
헤드폰 오디오 접지
4 헤드폰 오디오 2(붐
사이드)
5 헤드폰 오디오 1
BCASCA-NXLR3QI
커넥터 접합부 신호
3-핀 XLR-M 1 마이크 접지
2 마이크 +
3 마이크 −
6.3mm(1/4인 슬리브 헤드폰 오디오 접지
치)TRS
팁 헤드폰 오디오 2(붐
사이드)
링 헤드폰 오디오 1
와이어 6-핀 헤드셋 커넥터
빨간색 1
검정색 2
쉴드(비도금) 3
노란색 4
오렌지색 5
흰색 6
와이어 6-핀 헤드셋 커넥터
검정색 2
빨간색 1
쉴드(비도금) 3
흰색 6
녹색 5
오렌지색 4
와이어 6-핀 헤
드셋 커
넥터
쉴드(비 3
도금)
빨간색 1
검정색 2
흰색 6
녹색 5
오렌지색 4
