BRHブロードキャストケーブルアクセサリー

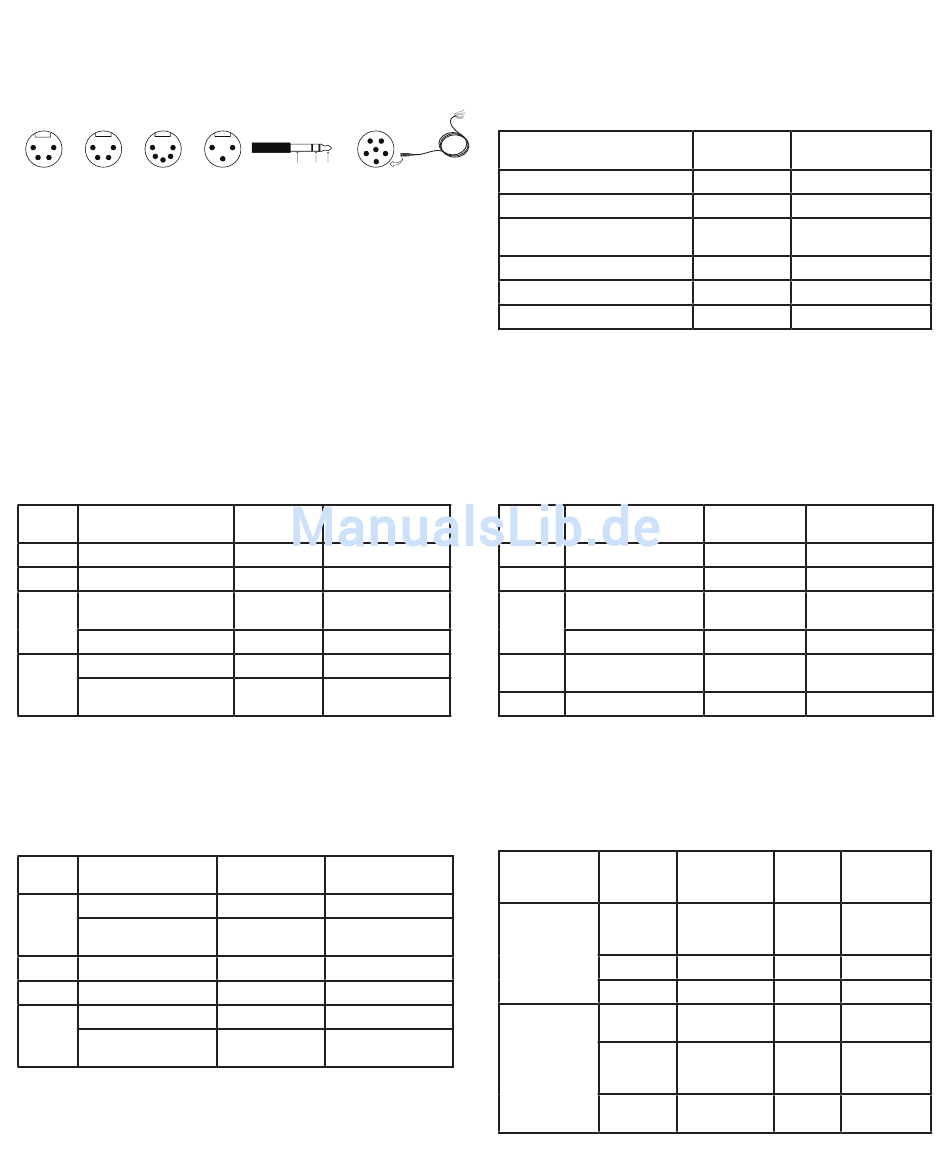

下記の表は、BRH取り外し式ケーブルの配線を示しています。BRH取り外し式ケーブルはすべて、ヘッドセットに差し込まれるShure 6ピンコネクタ
ーに別々の端子を備えた6本の導線を含んでいます。末端処理されたケーブルの場合、導線（および信号）は、示されているケーブルの反対側の端で
共通接触に結合されています。
1 4 4 1 1 5
2 4
2 3 3 2
3
NXLR4 NXLR4-FEM NXLR5
(male connector) (female connector) (male connector)
6ピンヘッドセットコネクター
BCASCA-NXLR4（オスコネクター）
4ピン 信号
XLR-M
1 Mic −
2 Mic +
3 Micアース
ヘッドホン音声アース
4 ヘッドホン音声1
ヘッドホン音声2（ブー
ム側）
BCASCA-NXLR4-FEM（メスコネクター）
4ピン 信号
XLR-F
1 Mic −
Micアース
2 Mic +
3 ヘッドホン音声アース
4 (thru ヘッドホン音声1
47uF cap)
ヘッドホン音声2（ブ
ーム側）
1 5
1 2
6
2 4
3
3
Sleeve Ring Tip
NXLR3QI BCASCA1 (unterminated)
3-pin XLR-M and 6.3 mm (1/4") TRS
ワイヤ 6ピンヘッドセット
コネクター
黒 2
赤色 1
シールド（被 3
覆なし）
白色 6
オレンジ 4
緑色 5
ワイヤ 6ピンヘッドセット
コネクター
黒 2
シールド（被覆 3
なし）
赤色 1
白色 6
オレンジ 4
緑色 5
BCASCA1（末端未処理）
信号
Mic +
Mic −
Micアース
ヘッドホン音声1
ヘッドホン音声2（ブーム側）
ヘッドホン音声アース
BCASCA-NXLR5（オスコネクター）
5ピン 信号
XLR-M
1 Mic −
2 Mic +
3 Micアース
ヘッドホン音声アース
4 ヘッドホン音声2（ブ
ーム側）
5 ヘッドホン音声1
BCASCA-NXLR3QI
コネクター 連絡先
3ピンXLR-M 1
2
3
6.3 mm TRS スリーブ
チップ
リング
ワイヤ 6ピンヘッドセットコ
ネクター
赤色 1
黒 2
シールド（被覆 3
なし）
黄色 4
オレンジ 5
白色 6
ワイヤ 6ピンヘッドセット
コネクター
黒 2
赤色 1
シールド（被覆 3
なし）
白色 6
緑色 5
オレンジ 4
信号 ワイヤ 6ピンヘッド
セットコネク
ター
Micアース シールド 3
（被覆な
し）
Mic + 赤色 1
Mic − 黒 2
ヘッドホン音 白色 6
声アース
ヘッドホン音 緑色 5
声2（ブーム
側）
ヘッドホン オレンジ 4
音声1
