Inhaltszusammenfassung für Shure Beta 53
- Seite 2 ENGLISH ............FRANÇAIS .
-
Seite 15: Technische Eigenschaften

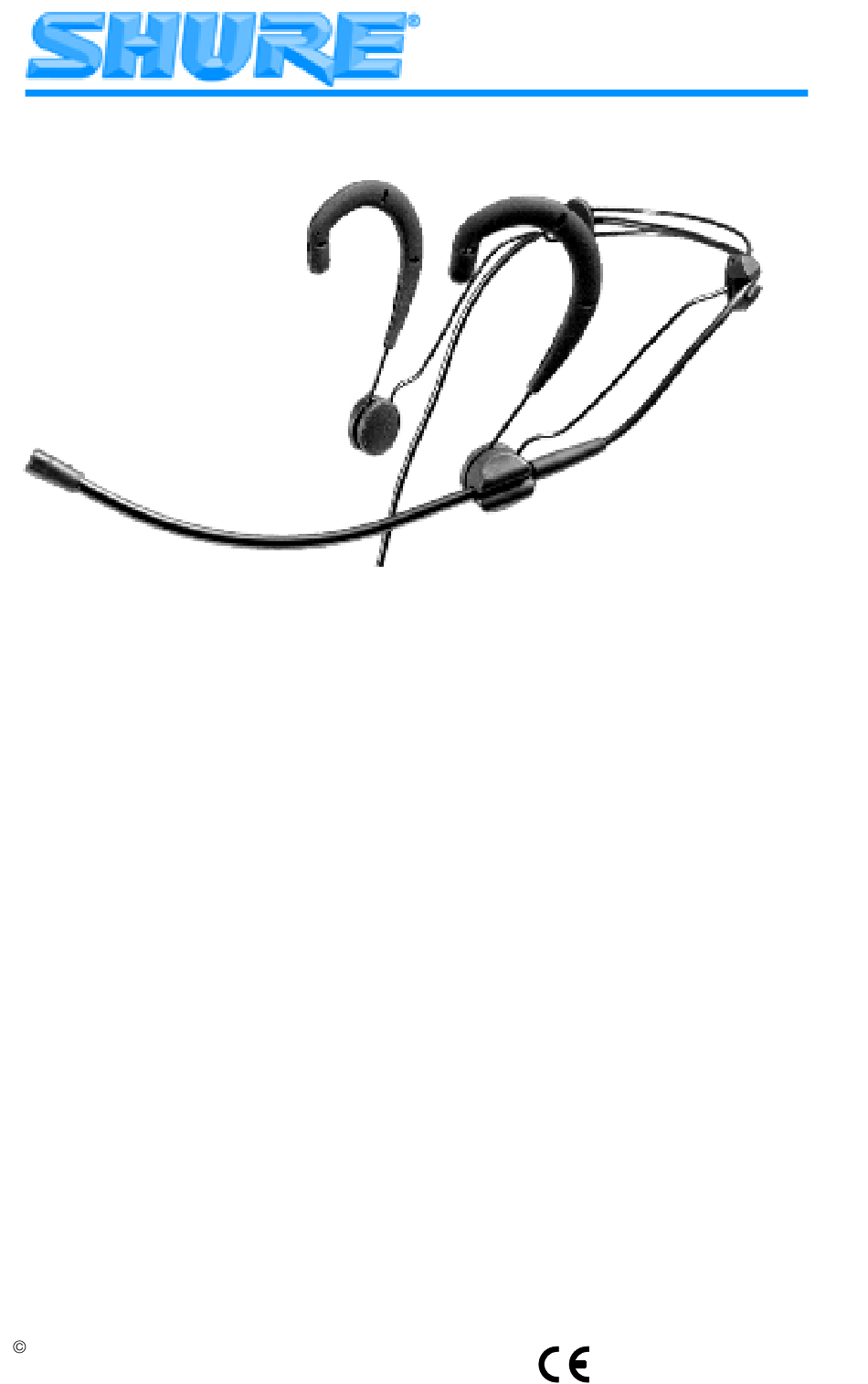

DEUTSCH ALLGEMEINES Beim Shure–Modell WBH53 handelt es sich um ein am Kopf getragenes Elektretkon- densatormikrofon in Subminiaturausführung. Es ist für den drahtlosen Einsatz bei Beschallungsanwendungen, die minimale Sichtbarkeit und maximale Beweglichkeit, wie z.B. bei Bühnenvorstellungen, erfordern, vorgesehen. Trotz seiner geringen Größe bietet die Mikrofonkapsel eine volltönende, klare Wieder- gabe von Sprache und Gesang und weist eine Kugelrichtcharakteristik auf. -
Seite 16: Verwendung Des Wbh53 Bei Drahtgebundenen Anwendungen
Dieses Gerät erfordert Phantomspeisung zwischen 11 und 52 V Gleichstrom. VERWENDUNG DES WBH53 MIT ANDEREN TASCHENSENDERN Wenn das Mikrofon an irgendein ANDERES Gerät als den drahtlosen Shure–Tas- chensender angeschlossen wird, ist sicherzustellen, daß dieses den roten Leiter mit einer geregelten +5 V Gleichstromquelle (mindestens 130 ) versorgt, wie in Abbil- dung 1 dargestellt ist. - Seite 17 DEUTSCH MIKROFONTEILE Å Ä Æ À Mikrofonkapsel Á Mikrofongelenkhalter à  Gelenkhalterklemme À (dreht sich wie dargestellt) à  Á Kabel Ä Drahtbügel Å Zugentlastungsklammern Æ Ohrbügel AM KOPF GETRAGENE TEILE DES MIKROFONS WBH53 ABBILDUNG 3 UMKEHRBARER UND EINSTELLBARER GELENKHALTER Der Gelenkhalter des WBH53 kann auf jeder Seite des Drahtbügels angebracht werden.
-
Seite 18: Plazierung Des Mikrofons
DEUTSCH PLAZIERUNG DES MIKROFONS Zur Erzielung optimaler Leistung sollte das Mikrofon WBH53 im Mundwinkel und so nahe wie möglich am Mund plaziert werden, ohne daß die Haut oder Barthaare berührt werden (siehe Abbildung 5). Falls nötig, kann der Gelenkhalter vom Mund “weggerollt”... -
Seite 19: Technische Daten
DEUTSCH TECHNISCHE DATEN (mit einem standardmäßigen Prüfkreis gemessen; siehe Abbildung 9, seite 33) Entzerrungskappe für hohe Anhebung Entzerrungskappe für geringe Anhe- bung –10 –20 –40 1000 2000 5000 10.000 20.000 FREQUENZ IN Hz TYPISCHER FREQUENZGANG ABBILDUNG 8 Stromaufnahme 60–130 mA Kondensatormikrofon (Elektretvorpolung) Polarität... - Seite 20 DEUTSCH Zertifizierung Zur CE–Kennzeichnung berechtigt. Entspricht der EU–Richtlinie über elektroma- gnetische Verträglichkeit 89/336/EWG. Erfüllt die Prüfungs– und Leistungskriterien der europäischen Norm EN 55103 (1996) für elektromagnetische Verträglichkeit, Teil 1 und 2, für Wohngebiete (E1) und Gewerbegebiete (E2). Erfüllt die Prüfungs– und Leistungskriterien der europäischen Norm ETS 300445 (1996).
- Seite 33 1.0 uf 100 k 20 k 5 Vdc STANDARD TEST CIRCUIT S CIRCUIT D’ESSAI S PRUFSCHALTUNG S CIRCUITO DE PRUEBA S CIRCUITO DI PROVA FIGURE 9 S FIGURE 9 S ABBILDUNG 9 S FIGURA 9 S FIGURA 9...
