Accessoires câbles de radiodiffusion BRH

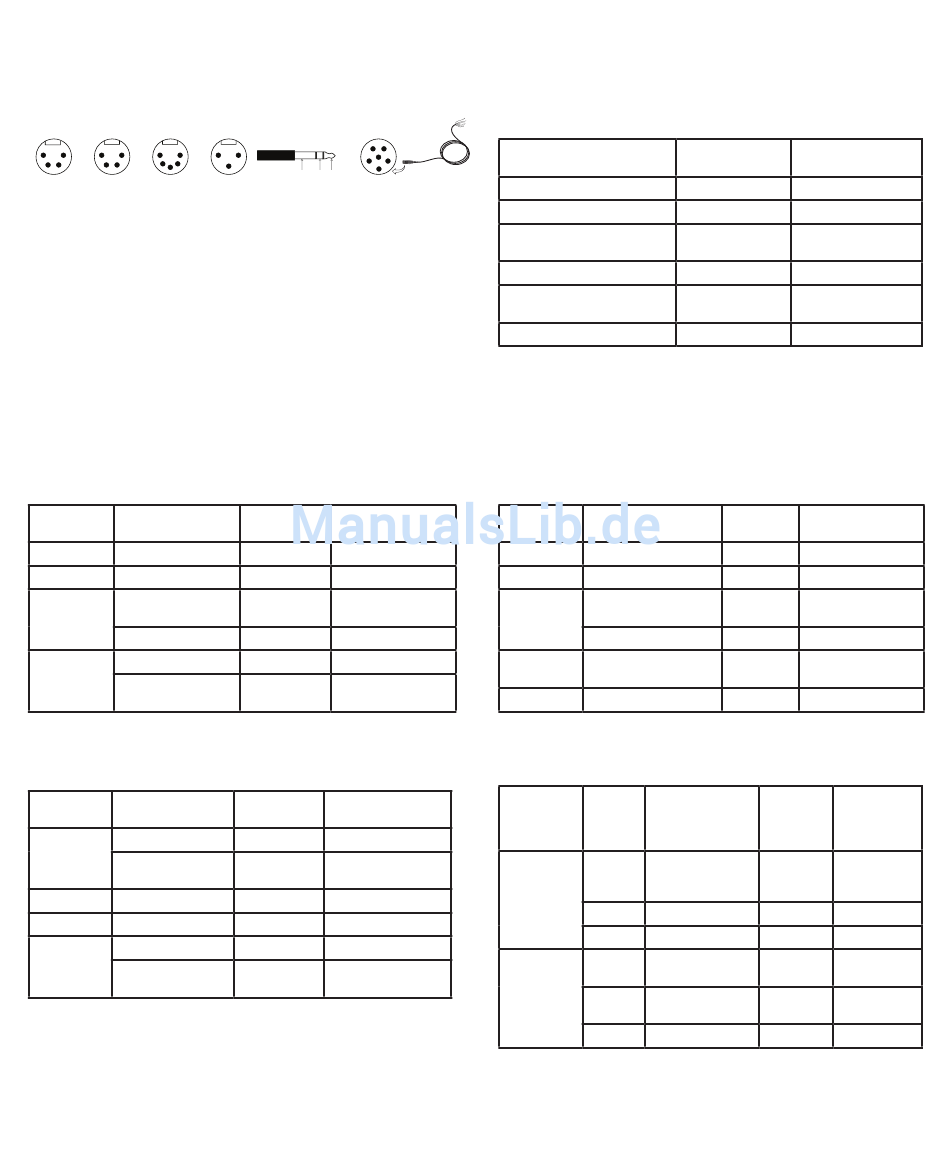

Les tableaux suivants décrivent le câblage des câbles amovibles BRH. Tous les câbles amovibles BRH contiennent six conducteurs avec une termi-
naison discrète au niveau du connecteur à 6 broches Shure qui se branche dans le micro-casque. Pour les câbles dotés d'une terminaison, les con-
ducteurs (et le fil de signal) sont raccordés à des contacts communs à l'autre extrémité du câble à l'endroit représenté.
1 4 4 1 1 5
2 4
2 3 3 2
3
NXLR4 NXLR4-FEM NXLR5
(male connector) (female connector) (male connector)
Connecteur micro-casque à 6 broches
BCASCA-NXLR4 (connecteur mâle)
XLR-M Signal
à 4 broches
1 Micro -
2 Micro +
3 Masse micro
Masse audio casque
4 Audio casque 1
Audio casque 2 (côté
bras micro)
BCASCA-NXLR4-FEM (connecteur femelle)
XLR-F Signal
à 4 broches
1 Micro -
Masse micro
2 Micro +
3 Masse audio casque
4 (thru Audio casque 1
47uF cap)
Audio casque 2
(côté bras micro)
12
1 5
1 2
6
2 4
3
3
Sleeve Ring Tip
NXLR3QI BCASCA1 (unterminated)
3-pin XLR-M and 6.3 mm (1/4") TRS
Fil Connecteur micro-
casque à 6 broches
Noir 2
Rouge 1
Blindage (non 3
revêtu)
Blanc 6
Orange 4
Verte 5
Fil Connecteur micro-
casque à 6 broches
Noir 2
Blindage (non 3
revêtu)
Rouge 1
Blanc 6
Orange 4
Verte 5
BCASCA1 (dénudé)
Signal
Micro +
Micro -
Masse micro
Audio casque 1
Audio casque 2 (côté bras
micro)
Masse audio casque
BCASCA-NXLR5 (connecteur mâle)
XLR-M Signal
à 5 broches
1 Micro -
2 Micro +
3 Masse micro
Masse audio casque
4 Audio casque 2 (côté
bras micro)
5 Audio casque 1
BCASCA-NXLR3QI
Connecteur Contact Signal
XLR-M 1 Masse micro
à 3 broches
2 Micro +
3 Micro -
TRS 6,3 mm Corps Masse audio
(1/4 po.) casque
Pointe Audio casque 2
(côté bras micro)
Anneau Audio casque 1
Fil Connecteur micro-
casque à 6 broches
Rouge 1
Noir 2
Blindage (non 3
revêtu)
Jaune 4
Orange 5
Blanc 6
Fil Connecteur micro-
casque à 6 broches
Noir 2
Rouge 1
Blindage 3
(non revêtu)
Blanc 6
Verte 5
Orange 4
Fil Connecteur
micro-
casque
à 6 broches
Blind- 3
age (non
revêtu)
Rouge 1
Noir 2
Blanc 6
Verte 5
Orange 4
