Acessórios do Cabo de Transmissão BRH

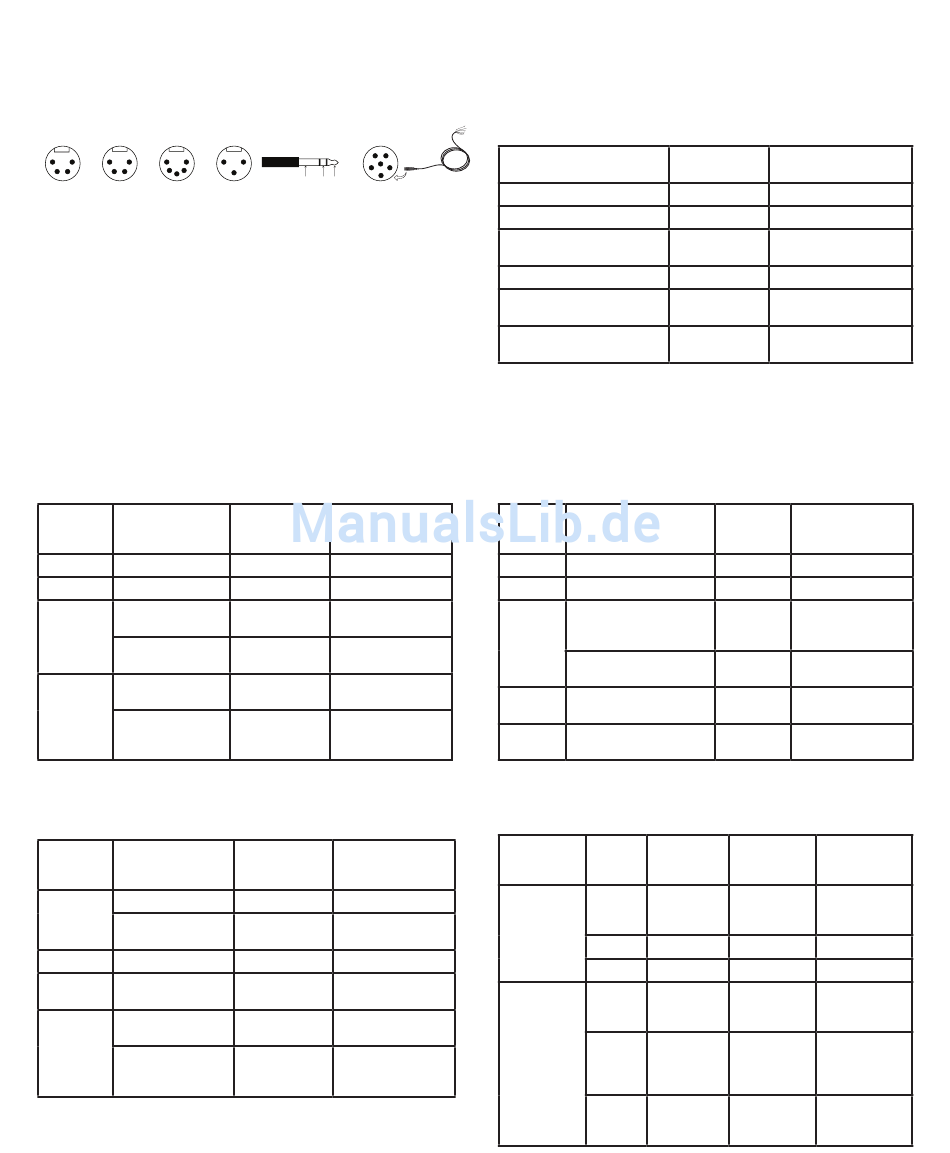

As tabelas a seguir descrevem a fiação dos cabos removíveis BRH. Todos os cabos removíveis BRH contêm seis condutores com terminação discre-
ta no conector Shure de seis pinos que é conectado ao headset. Em cabos pré-terminados, os condutores (e o sinal) são ligados aos contatos comuns
da outra extremidade do cabo conforme mostrado.
1 4 4 1 1 5
2 4
2 3 3 2
3
NXLR4 NXLR4-FEM NXLR5
(male connector) (female connector) (male connector)
Conector de Headset de seis Pinos
BCASCA-NXLR4 (conector macho)
XLR-M Sinal
de quatro
pinos
1 Microfone −
2 Microfone +
3 Terra do Microfone
Terra de Áudio do
Fone de Ouvido
4 Áudio do Fone de
Ouvido 1
Áudio do Fone de
Ouvido 2 (lado da
haste)
BCASCA-NXLR4-FEM (conector fêmea)
XLR-F de Sinal
quatro
pinos
1 Microfone −
Terra do Microfone
2 Microfone +
3 Terra de Áudio do
Fone de Ouvido
4 (thru 47uF Áudio do Fone de
cap) Ouvido 1
Áudio do Fone de
Ouvido 2 (lado da
haste)
32
1 5
1 2
6
2 4
3
3
Sleeve Ring Tip
NXLR3QI BCASCA1 (unterminated)
3-pin XLR-M and 6.3 mm (1/4") TRS
Fio Conector de Head-
set de seis Pinos
Preto 2
Vermelho 1
Blindagem (sem 3
revestimento)
Branco 6
Laranja 4
Verde 5
Fio Conector de Head-
set de seis Pinos
Preto 2
Blindagem (sem 3
revestimento)
Vermelho 1
Branco 6
Laranja 4
Verde 5
BCASCA1 (sem terminação)
Sinal Fio
Microfone + Vermelho
Microfone − Preto
Terra do Microfone Blindagem (sem
revestimento)
Áudio do Fone de Ouvido 1 Amarelo
Áudio do Fone de Ouvido 2 Laranja
(lado da haste)
Terra de Áudio do Fone de Branco
Ouvido
BCASCA-NXLR5 (conector macho)
XLR-M Sinal
de cinco
pinos
1 Microfone −
2 Microfone +
3 Terra do Microfone
Terra de Áudio do Fone
de Ouvido
4 Áudio do Fone de Ouvido
2 (lado da haste)
5 Áudio do Fone de Ou-
vido 1
BCASCA-NXLR3QI
Conector Contato Sinal
XLR-M de 1 Terra do
três pinos Microfone
2 Microfone +
3 Microfone −
TRS de 6,3 Adapta- Terra de Áu-
mm (1/4 pol.) dor dio do Fone
de Ouvido
Ponta Áudio do
Fone de Ou-
vido 2 (lado
da haste)
Anel Áudio do
Fone de Ou-
vido 1
Conector de Headset
de seis Pinos
1
2
3
4
5
6
Fio Conector de Head-
set de seis Pinos
Preto 2
Vermelho 1
Blindagem 3
(sem reves-
timento)
Branco 6
Verde 5
Laranja 4
Fio Conector de
Headset de
seis Pinos
Blinda- 3
gem (sem
revestimento)
Vermelho 1
Preto 2
Branco 6
Verde 5
Laranja 4
