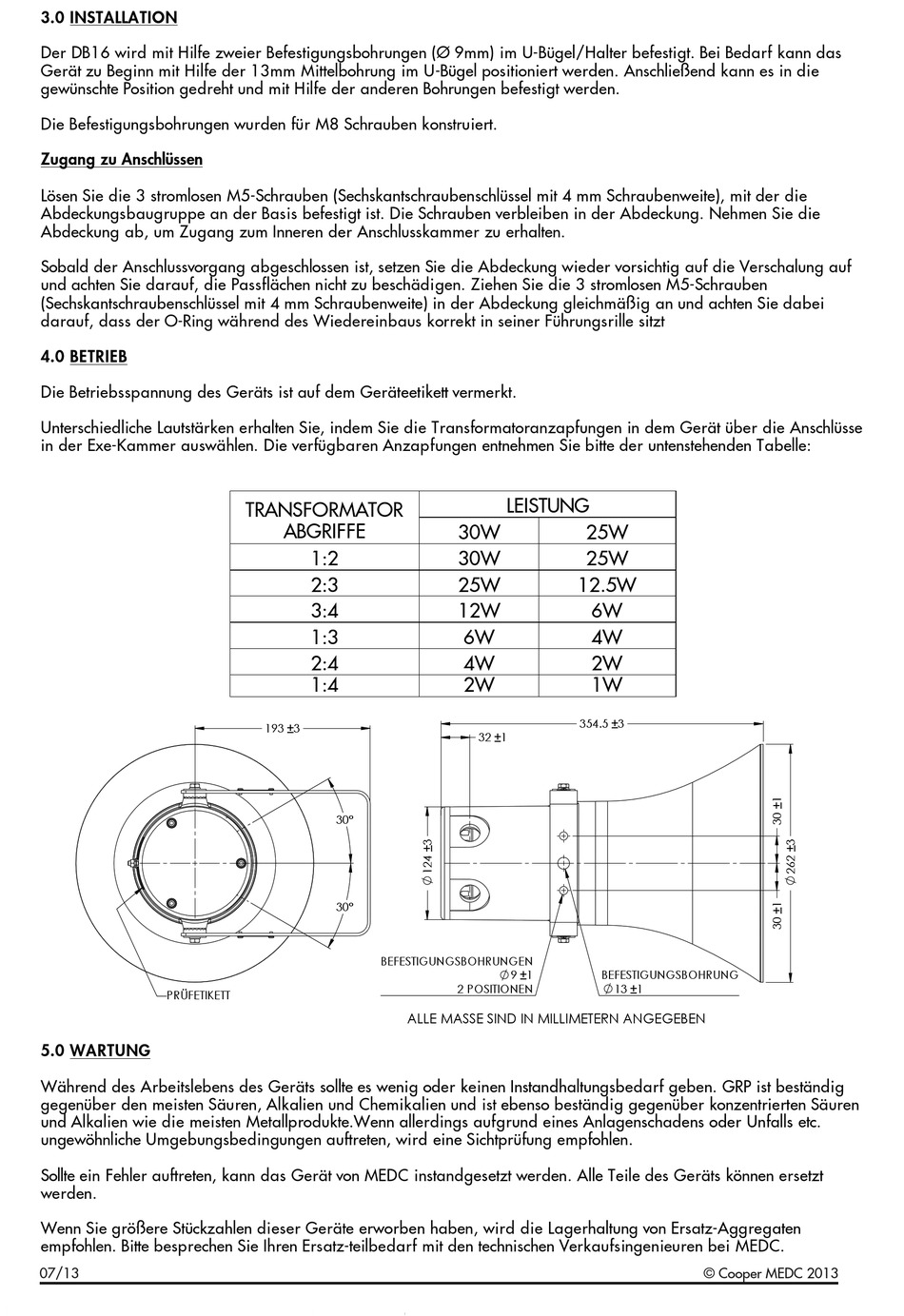

3.0 INSTALLATION

Der DB16 wird mit Hilfe zweier Befestigungsbohrungen (Ø 9mm) im U-Bügel/Halter befestigt. Bei Bedarf kann das
Gerät zu Beginn mit Hilfe der 13mm Mittelbohrung im U-Bügel positioniert werden. Anschließend kann es in die
gewünschte Position gedreht und mit Hilfe der anderen Bohrungen befestigt werden.
Die Befestigungsbohrungen wurden für M8 Schrauben konstruiert.
Zugang zu Anschlüssen
Lösen Sie die 3 stromlosen M5-Schrauben (Sechskantschraubenschlüssel mit 4 mm Schraubenweite), mit der die
Abdeckungsbaugruppe an der Basis befestigt ist. Die Schrauben verbleiben in der Abdeckung. Nehmen Sie die
Abdeckung ab, um Zugang zum Inneren der Anschlusskammer zu erhalten.
Sobald der Anschlussvorgang abgeschlossen ist, setzen Sie die Abdeckung wieder vorsichtig auf die Verschalung auf
und achten Sie darauf, die Passflächen nicht zu beschädigen. Ziehen Sie die 3 stromlosen M5-Schrauben
(Sechskantschraubenschlüssel mit 4 mm Schraubenweite) in der Abdeckung gleichmäßig an und achten Sie dabei
darauf, dass der O-Ring während des Wiedereinbaus korrekt in seiner Führungsrille sitzt
4.0 BETRIEB
Die Betriebsspannung des Geräts ist auf dem Geräteetikett vermerkt.
Unterschiedliche Lautstärken erhalten Sie, indem Sie die Transformatoranzapfungen in dem Gerät über die Anschlüsse
in der Exe-Kammer auswählen. Die verfügbaren Anzapfungen entnehmen Sie bitte der untenstehenden Tabelle:

5.0 WARTUNG

Während des Arbeitslebens des Geräts sollte es wenig oder keinen Instandhaltungsbedarf geben. GRP ist beständig
gegenüber den meisten Säuren, Alkalien und Chemikalien und ist ebenso beständig gegenüber konzentrierten Säuren
und Alkalien wie die meisten Metallprodukte.Wenn allerdings aufgrund eines Anlagenschadens oder Unfalls etc.
ungewöhnliche Umgebungsbedingungen auftreten, wird eine Sichtprüfung empfohlen.
Sollte ein Fehler auftreten, kann das Gerät von MEDC instandgesetzt werden. Alle Teile des Geräts können ersetzt
werden.
Wenn Sie größere Stückzahlen dieser Geräte erworben haben, wird die Lagerhaltung von Ersatz-Aggregaten
empfohlen. Bitte besprechen Sie Ihren Ersatz-teilbedarf mit den technischen Verkaufsingenieuren bei MEDC.
07/13
TRANSFORMATOR
ABGRIFFE!
1:2!
2:3!
3:4!
1:3!
2:4!
1:4!
!
!
!
!
!
!
!
LEISTUNG!
30W ! 25W !
30W! 25W!
25W! 12.5W!
12W! 6W!
6W! 4W!
4W! 2W!
2W! 1W!
!
!
!
!
! !
! !
! !
! !
!
!
!
