Hinteres
Gehäuseteil

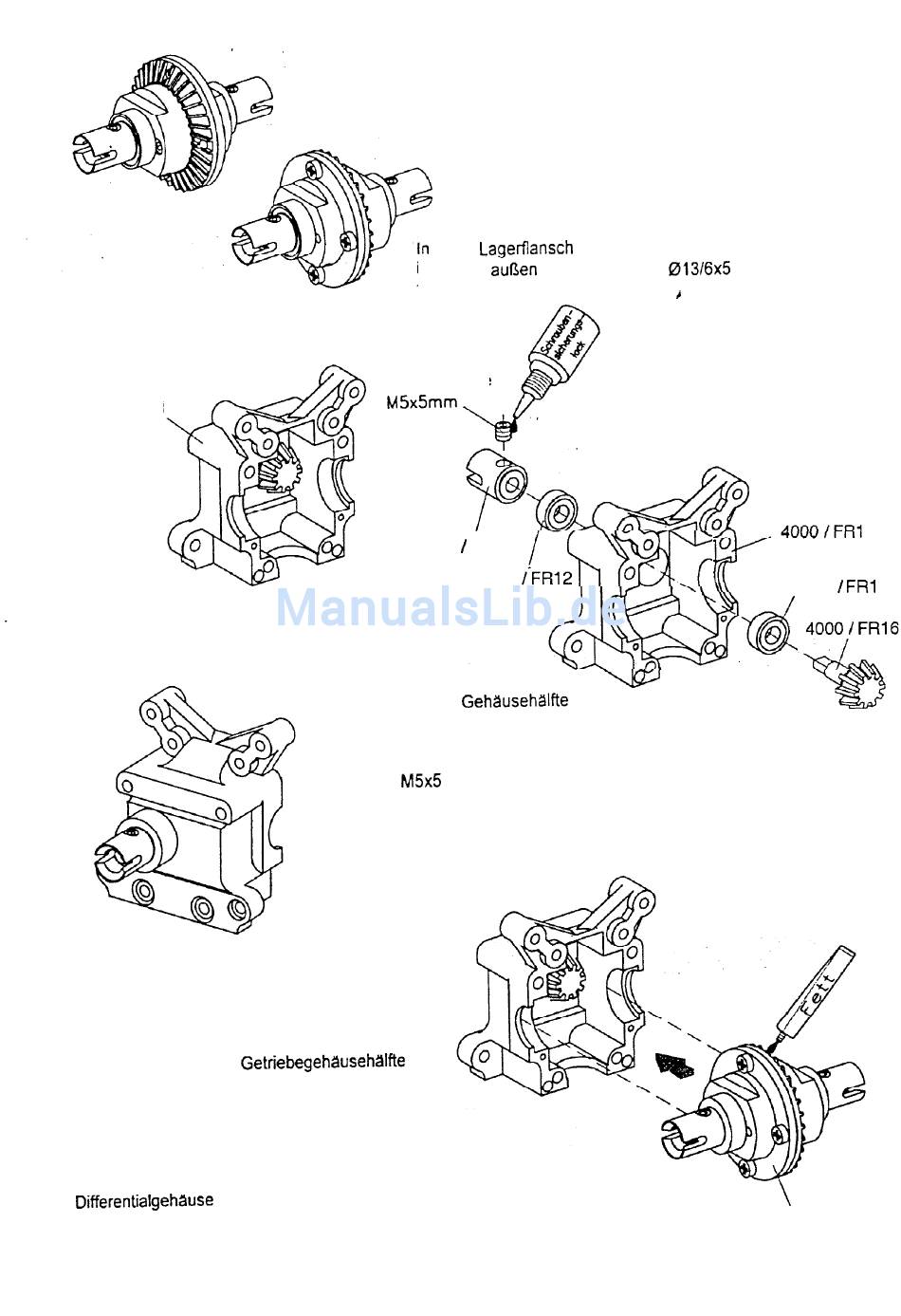

Das montierte Differential mit dem Tellerrad nach
links weisend in die Getriebegehausehälfte ein-
setzen. Darauf achten, daß die Kugellager richtig in
den Lagerschalen sitzen.
Eventuell auftretendes Spiel zwischen Tellerrad
und kleinem Kegelrad kann mit den beiliegenden
Messingscheiben ausgeglichen werden. Die Mes-
singscheiben werden dazu zwischen Tellerrad und
den Lagerflansch der
innen und außen je ein Kugellager 01316x5 mm bis
zum Anschlag eindrücken.
Stiftschraube
4000 I FR1 4
4000 lLl2~7$Y~
Kleines Kegelzahnrad von
der Innenseite der Gehausehälfte
her in die Kugellager einschieben. Antriebs-
gelenk von außen auf die Welle des kleinen
Kegelzahnrades aufschieben und mit einem Ge-
windestift M5x5 mm festschrauben. Vor dem Ein-
schrauben des Gewindestifts etwas Schrauben-
sicherungslack auf das Gewinde geben.
Getriebegehäusehälfte
Vorderes
Differential
4000 / FR1 2
