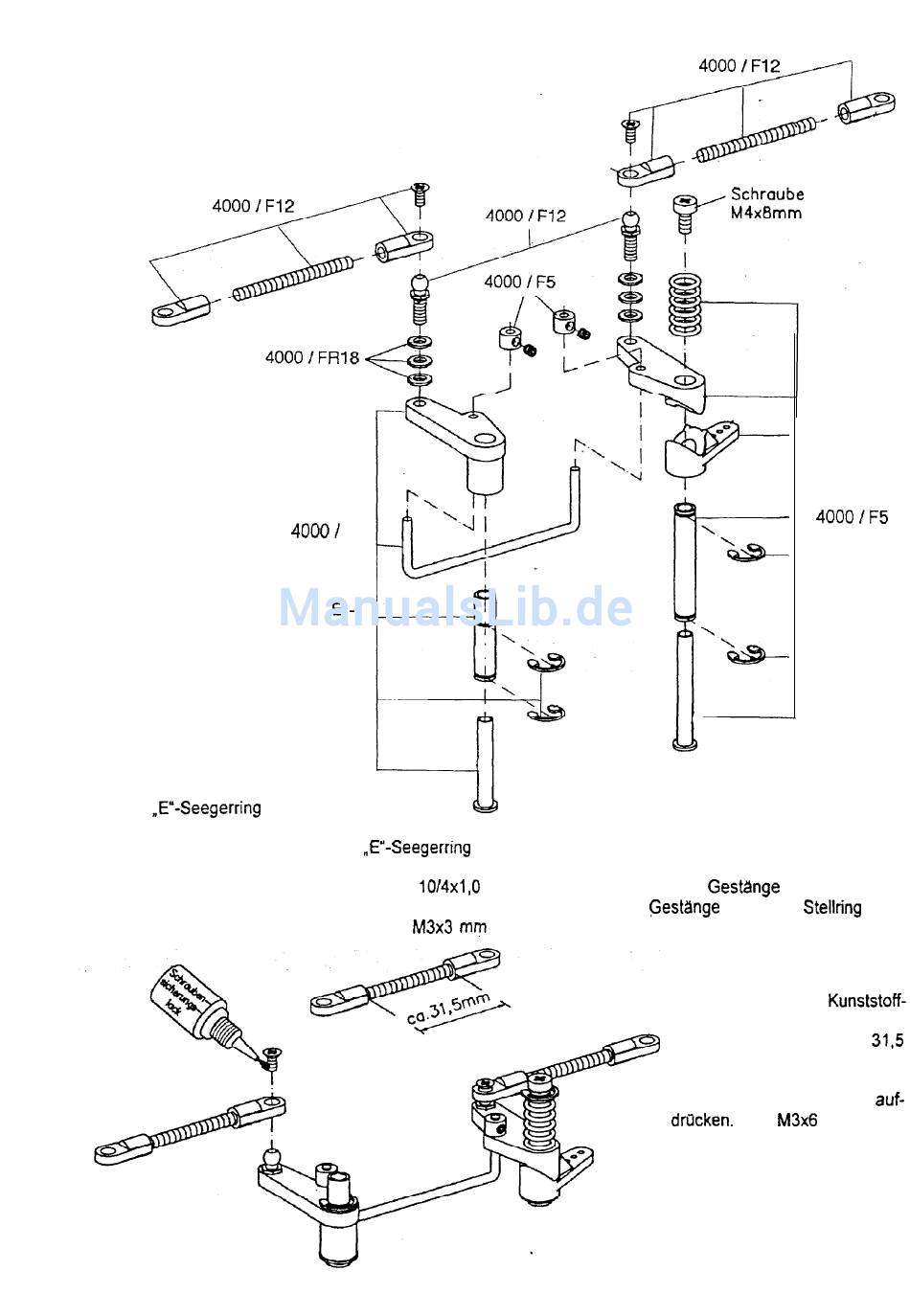

Montage des Servo-Savers
in die untere Nut der beiden
Messingröhrchen je einen ,Eu-
Seegerring eindrücken. Oberen
und unteren Servo-Saver-Arm
zusammensetzen und auf das
lange Messingröhrchen schie-
ben. Die Feder ebenfalls auf
das lange Messingröhrchen
aufschieben und zusammen-
drücken. In die freigewordene
Nut des Messingröhrchens ei-
nen .E"-Seegerring eindrücken.
Den zweiten Servo-Saver-Arm mit dem Zapfen nach unten auf das Messingröhrchen mit der mittleren
Nut schieben. In die Nut einen .E"-Seegerring eindrücken. Je eine Gelenkkugel von oben in die
vorderen Bohrungen der beiden Servo-Saver-Arme eindrehen. Vor dem Eindrehen auf das Gewinde
der Gelenkkugeln je drei U-Scheiben 0 10/4xl,O mm aufschieben.U-Förmiges Gestange von unten
her in die Bohrungen der Servo-Saver-Arme einstecken. Auf das Gestange je einen Stellring
aufschieben und mit einem Gewindestift M3x3 mg festschrauben.
18
- 4OOO/F5
Auf beide Enden der zwei Spur-
s t a n g e n j e e i n e Kunststoff-
Gelenkpfanne so aufschrauben,
daß ein Abstand von ca 31,5
mm bleibt. Je eine Gelenk-
pfanne auf die Gelenkkugeln
der Servo-Saver-Arme auf-
kopf-schraube von oben in die
Gelenkkugel einschrauben. Vor
dem
Einschrauben
Schraubensicherungslack auf
das Gewinde der Senkkopf-
schrauben geben.
etwas
