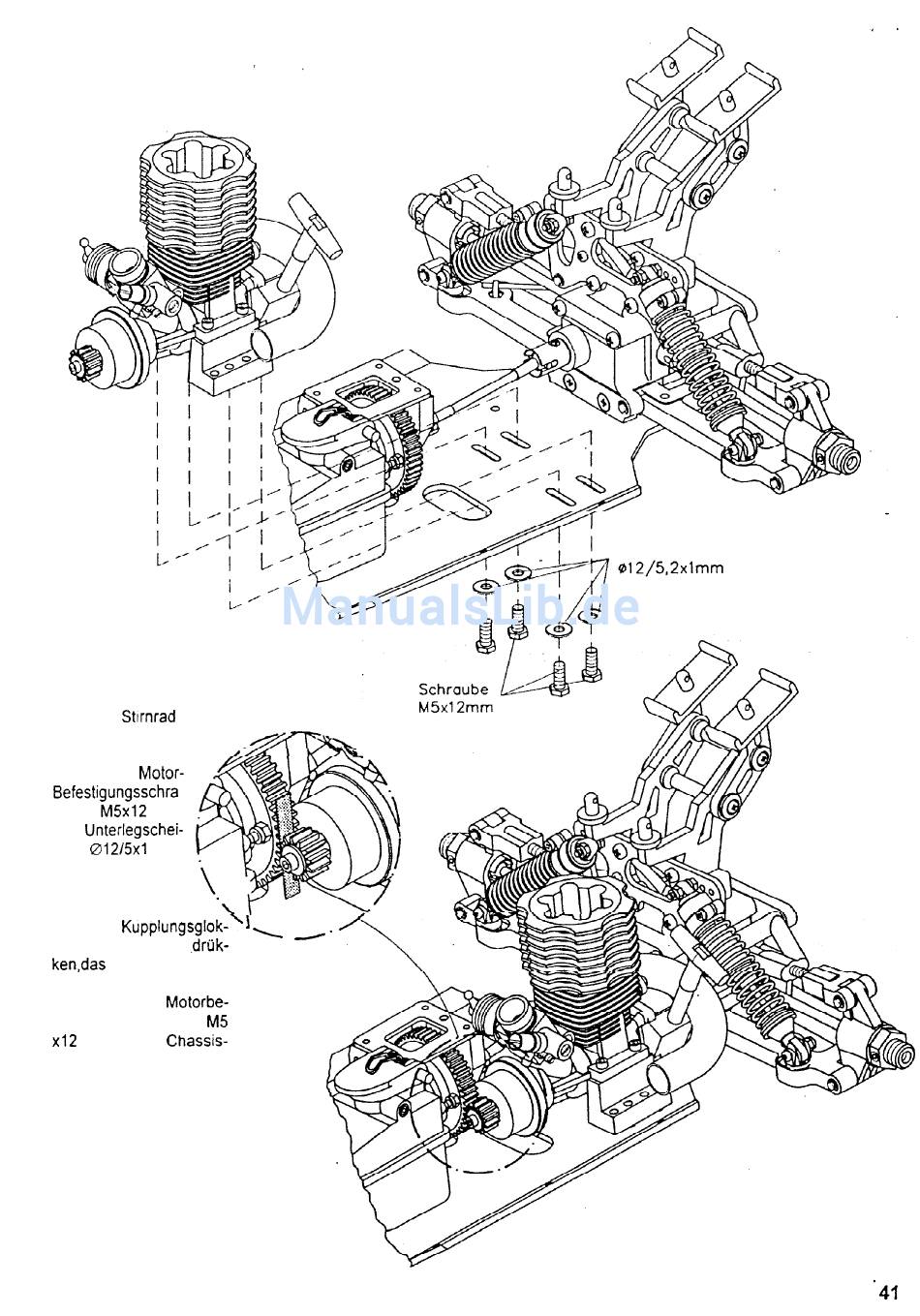

Chassiseinbau Motor
Motor provisorisch auf das Chassis montie-
ren und so ausrichten, daß das Stirnrad und
das Kupplungsritzel genau miteinander
fluchten. Jetzt wird das Zahnflankenspiel
und
zwischen Sternrad
Kupplungsglocke
eingestellt.
Dazu
wird bei leicht an-
gezogenen Motor-
uben M5xl2 mm
und Unterlegschei-
ben 012/5xl mm
ein Papierstreifen
zwischen
Ritzel
und Zahnrad ein-
gedreht
ke auf das Stirnrad .drük-
dabei verformen aber
nicht zerreißen. Motorbe-
festigungsschrauben M5
Unterseite fest anziehen.
heraus-
Papierstreifen
drehen und kontrollieren,
ob sich Stirnrad und
Kupplungsglocke
leicht
drehen lassen.
U-Scheibe
