4000 / Rl

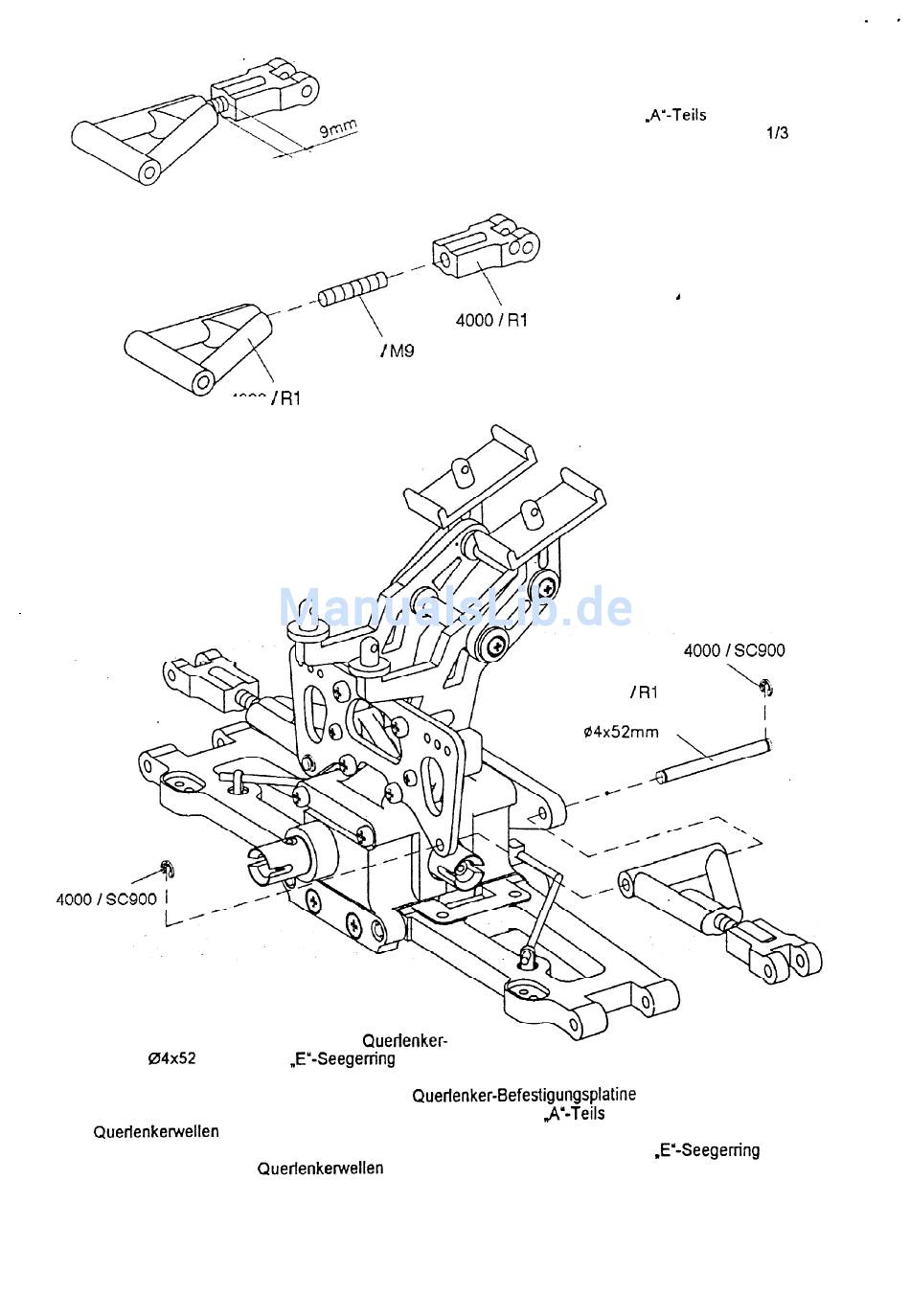

Auf eine Seite der hinteren oberen Querlenker-
wellen PJ4x52 mm einen ,Eu-Seegerring in die
Nut eindrucken.
Die oberen hinteren Querlenker zwischen Querfenker-Befestigungsplatine
einführen. Darauf achten, daß die schräge Seite des K-Teils nach hinten weist. Obere
Stoßdämpferplatine bis zum montierten Sicherungsring einschieben. Einen ,Eu-Seegening an den
anderen Enden der Querlenkerwellen
Querlenker auf Leichtgängigkeit überprüfen.
.
4000 / M9
anbringen. Durch auf- und abbewegen die montierten
Gewindestift in die Bohrung des
inneren
oberen Querlenkers ca. 113 ein-
schrauben.
Das äußere Teil des hinteren
oberen Querlenkers am anderen
Ende des Gewindestifts aufschrau-
ben und die beiden Quertenker-
teile so verdrehen, daß ein Ab-
stand von ca. 9 mm bleibt.
4000 / Fl1 OA
Querlenkerwelle
und Stoßdämpferplatine
33
