Imbusschroube
4000 / FR1 8

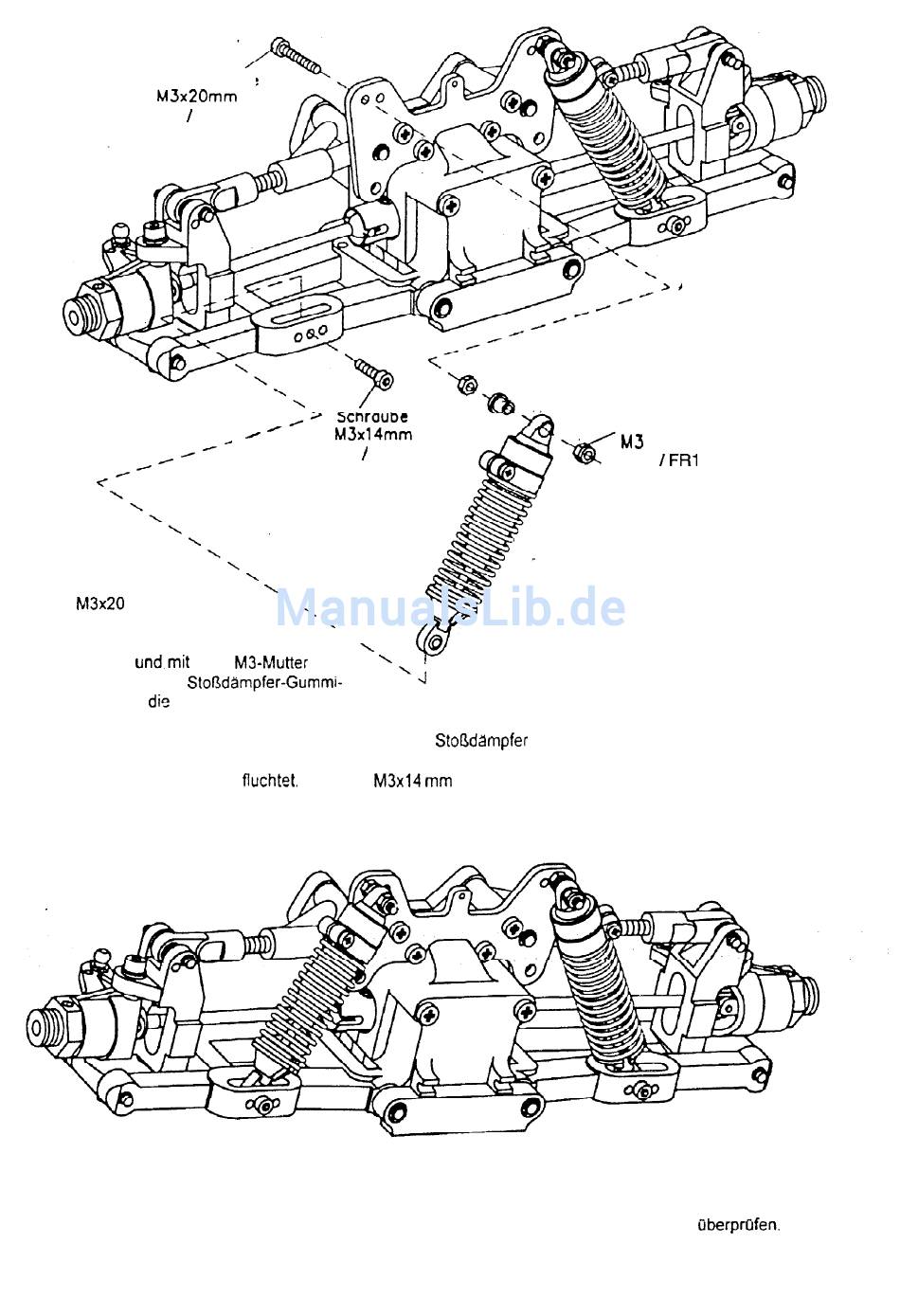

In busschrauben
ten in die obere Bohrung
der Stoßdampferplatine ein-
stecken und-mit einer M3-Mutter
festschrauben. Stoßdämpfer-Gummi-
hülse auf die lnnbusschraube aufschieben.
Stoßdämpferoberteil auf die Gummihülse auf-
setzen und mit einer STOP-Mutter M3 befestigen. Stoßddmpfer zusammendrucken und das
Kugelgelenk mit Kugel so in die Aussparung der Querlenker einsetzen, daß die mittlere Bohrung mit
der Bohrung der Kugel ftuchtet. Schraube M3x14 mm vorne in die mittlere Bohrung einsetzen und den
Stoßdämpfer mit dem Querlenker verschrauben.
Stoßdampfer nicht Obermäßig stark anziehen, sie müssen sich frei bewegen lassen. Die montierte
vordere Einheit durch auf- und abbewegen der Querlenker auf einwandfreie Funktion überprufen.
4000 / FR1 8
\
\
0
STOP-Mutter
4000 / FR1 8
17
