Es ist zu beachten, daß die Arbeitsspannung des ein
gebauten Kondensators nur 500 V beträgt! Bei höheren
Gleichspannungskomponenten ist das M u lt a v i
zwischen den Klemmen K
ein besonderer Kondensator mit höherer Prüfspan
nung vorzuschalten (ähnlich wie auf Bild 4).
Abgleich von Empfängern
Bei dem Abgleich von Empfängern wird nicht ge
messen, sondern auf M aximalausschlag abgeglichen.
Auch für das Abgleichen des Hochfrequenz - Teiles
eines Rundfunkgerätes kann das M u lt a v i 5 R vor
teilhaft herangezogen werden.
Der Empfänger kann nur dann seine volle Leistung
abgeben, wenn die einzelnen Schwingkreise abge
glichen und aufeinander abgestimmt sind. Diese A b
stimmung wirkt sich durch größere Ausgangsleistung
aus. Vor Beginn der Abgleichung ist der Schwund
ausgleich durch Erden der Regelspannung abzu
schalten. Das M u lt a v i 5R wird nun entweder pri
märseitig oder sekundärseitig parallel zur W icklung
des Ausgangsübertragers angelegt. Dabei ist primär
seitig die Klemme Kt und K
Klemme K
und K
2
nutzen.

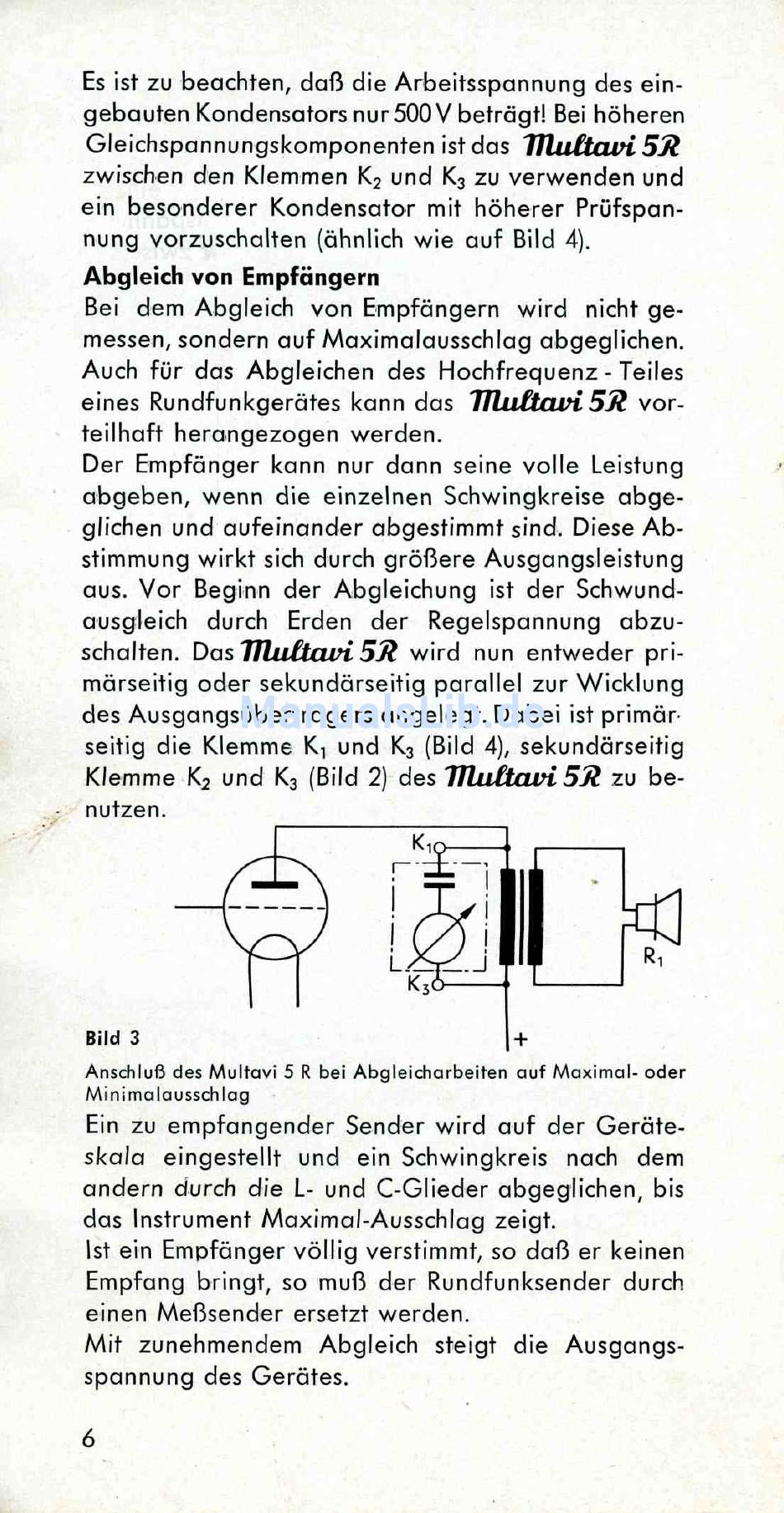

Anschluß des Multavi 5 R bei Abgleicharbeiten auf M axim al- oder
M inim alausschlag
Ein zu empfangender Sender wird auf der Geräte
skala eingestellt und ein Schwingkreis nach dem
ändern durch die L- und C-Glieder abgeglichen, bis
das Instrument M axim al-Ausschlag zeigt.
Ist ein Empfänger völlig verstimmt, so daß er keinen
Empfang bringt, so muß der Rundfunksender durch
einen Meßsender ersetzt werden.
Mit zunehmendem Abgleich steigt die Ausgangs
spannung des Gerätes.
6
und K
2
(Bild 4), sekundärseitig
3
(Bild 2) des M u lt a v i 5 R zu be
3
zu verwenden und
3
5R
