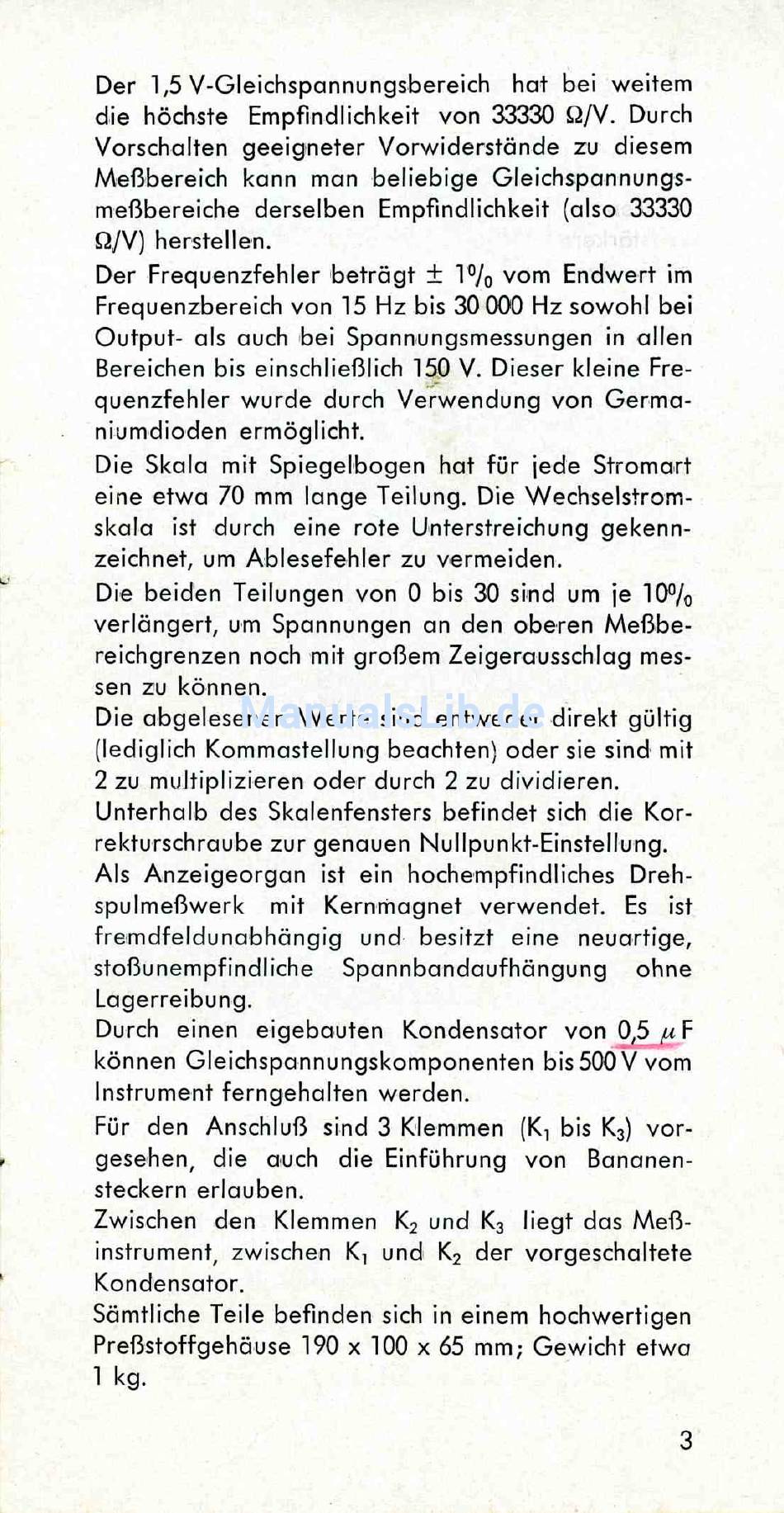

Der 1,5 V-Gleichspannungsbereich hat bei weitem
die höchste Empfindlichkeit von 33330 Ω/V. Durch
Vorschalten geeigneter Vorwiderstände zu diesem
Meßbereich kann man beliebige Gleichspannungs
meßbereiche derselben Empfindlichkeit (also 33330
Ω/V) hersteilen.
Der Frequenzfehler beträgt ± 1% vom Endwert im
Frequenzbereich von 15 Hz bis 30 000 Hz sowohl bei
Output- als auch bei Spannungsmessungen in allen
Bereichen bis einschließlich 150 V. Dieser kleine Fre
quenzfehler wurde durch Verwendung von Germ a
niumdioden ermöglicht.
Die Skala mit Spiegelbogen hat für jede Stromart
eine etwa 70 mm lange Teilung. Die Wechselstrom
skala ist durch eine rote Unterstreichung gekenn
zeichnet, um Ablesefehler zu vermeiden.
Die beiden Teilungen von 0 bis 30 sind um je 10%
verlängert, um Spannungen an den oberen Meßbe
reichgrenzen noch mit großem Zeigerausschlag mes
sen zu können.
Die abgelesenen Werte sind entweder direkt gültig
(lediglich Kommastellung beachten) oder sie sind mit
2 zu multiplizieren oder durch 2 zu dividieren.
Unterhalb des Skalenfensters befindet sich die Kor
rekturschraube zur genauen Nullpunkt-Einstellung.
Als Anzeigeorgan ist ein hochempfindliches Dreh-
spulmeßwerk
fremdfeldunabhängig und besitzt eine neuartige,
stoßunempfindliche
Lagerreibung.
Durch einen eigebauten Kondensator von 0,5 µ F
können Gleichspannungskomponenten b is 500V vom
Instrument ferngehalten werden.
Für den Anschluß sind 3 Klemmen (K1 bis K3) vor-
»
gesehen, die auch die Einführung von Bananen
steckern erlauben.
Zwischen den Klemmen K
instrument, zwischen K
Kondensator.
Sämtliche Teile befinden sich in einem hochwertigen
Preßstoffgehäuse 190 x 100 x 65 mm; Gewicht etwa
1 kg.
