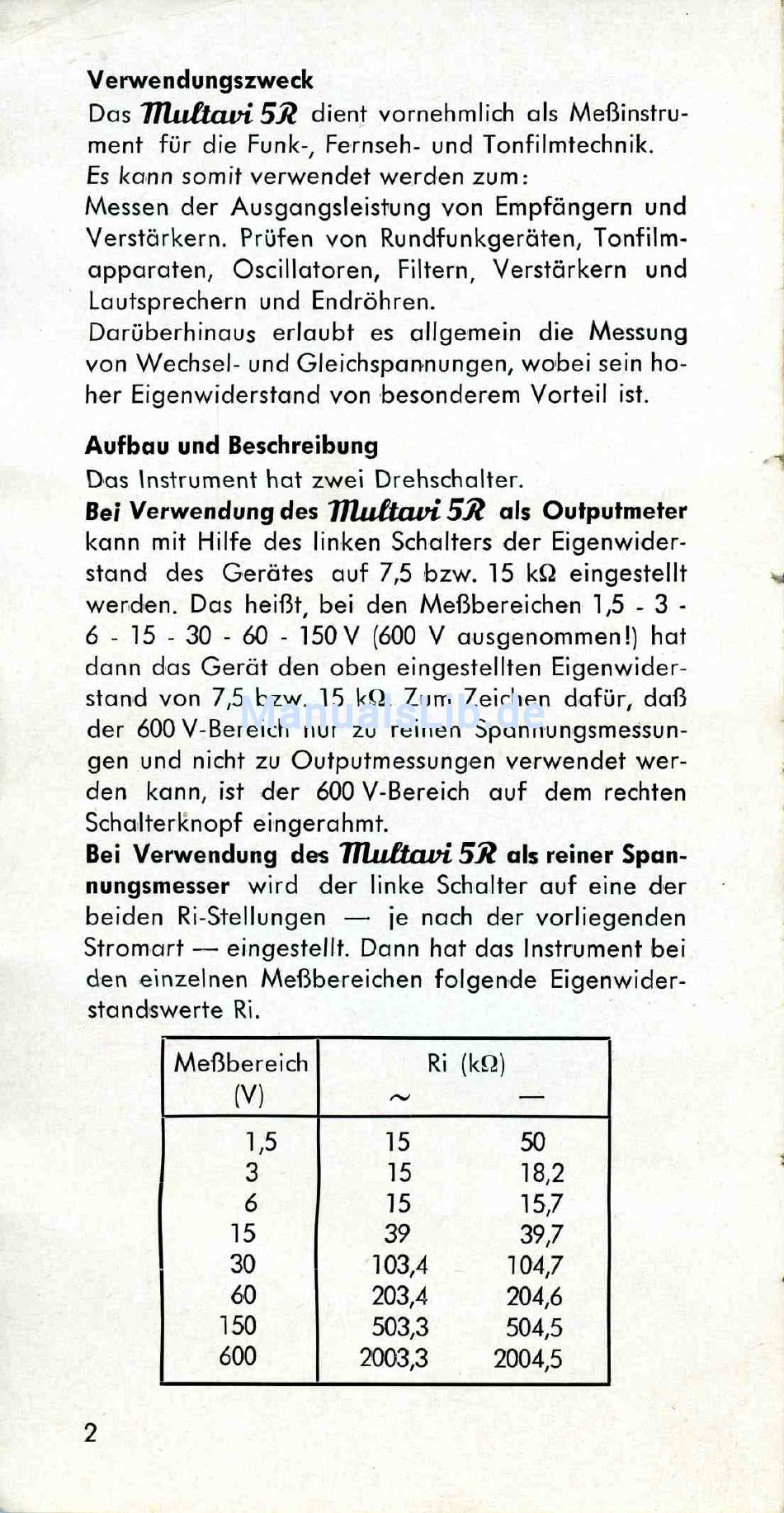

Verwendungszweck
Das M u lt a v i 5R dient vornehmlich als Meßinstru
ment für die Funk-, Fernseh- und Tonfilmtechnik.
Es kann somit verwendet werden zum:
Messen der Ausgangsleistung von Empfängern und
Verstärkern. Prüfen von Rundfunkgeräten, Tonfilm
apparaten, Oscillatoren, Filtern, Verstärkern und
Lautsprechern und Endröhren.
Darüberhinaus erlaubt es allgemein die Messung
von Wechsel- und Gleichspannungen, wobei sein ho
her Eigenwiderstand von besonderem Vorteil ist.
Aufbau und Beschreibung
Das Instrument hat zwei Drehschalter.
Bei Verwendung des M u lt a v i 5 R als Outputmeter
kann mit Hilfe des linken Schalters der Eigenwider
stand des Gerätes auf 7,5 bzw. 15 kΩ eingestellt
werden. Das heißt, bei den Meßbereichen 1,5 - 3 -
- 15 - 30 - 60 - 150 V (600 V ausgenommen!) hat
6
dann das Gerät den oben eingestellten Eigenwider
stand von 7,5 bzw. 15 kΩ . Zum Zeichen dafür, daß
der 600V-Bereich nur zu reinen Spannungsmessun
gen und nicht zu Outputmessungen verwendet wer
den kann, ist der 600 V-Bereich auf dem rechten
Schalterknopf eingerahmt.
Bei Verwendung des M u lt a v i 5 R als reiner Span
nungsmesser wird der linke Schalter auf eine der
beiden Ri-Stellungen — je nach der vorliegenden
Stromart — eingestellt. Dann hat das Instrument bei
den einzelnen Meßbereichen folgende Eigenwider
standswerte Ri.
Meßbereich
6
15
30
60
150
600
2
(V)
1,5
3
103,4
203,4
503,3
2003,3
Ri (kΩ)
15
50
15
18,2
15
15,7
39
39,7
104,7
204,6
504,5
2004,5
