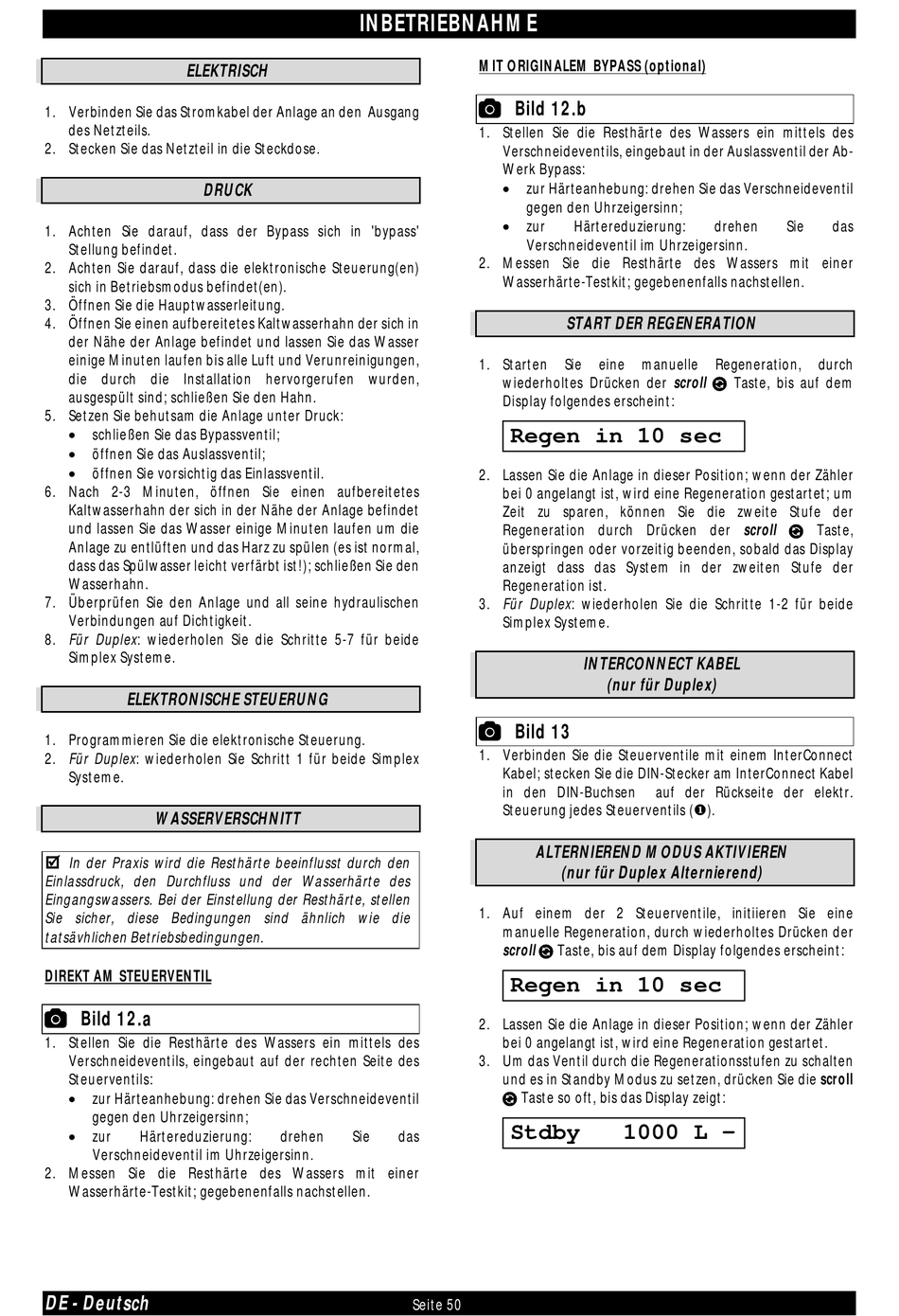

Inbetriebnahme - ProFlow PF-SOF1,5-SIM Installations- Und Gebrauchsanleitung

ELEKTRISCH
1. Verbinden Sie das Stromkabel der Anlage an den Ausgang
des Netzteils.
2. Stecken Sie das Netzteil in die Steckdose.
DRUCK
1. Achten Sie darauf, dass der Bypass sich in 'bypass'
Stellung befindet.
2. Achten Sie darauf, dass die elektronische Steuerung(en)
sich in Betriebsmodus befindet(en).
3. Öffnen Sie die Hauptwasserleitung.
4. Öffnen Sie einen aufbereitetes Kaltwasserhahn der sich in
der Nähe der Anlage befindet und lassen Sie das Wasser
einige Minuten laufen bis alle Luft und Verunreinigungen,
die durch die Installation hervorgerufen wurden,
ausgespült sind; schließen Sie den Hahn.
5. Setzen Sie behutsam die Anlage unter Druck:
schließen Sie das Bypassventil;

öffnen Sie das Auslassventil;

 öffnen Sie vorsichtig das Einlassventil.
6. Nach 2-3 Minuten, öffnen Sie einen aufbereitetes
Kaltwasserhahn der sich in der Nähe der Anlage befindet
und lassen Sie das Wasser einige Minuten laufen um die
Anlage zu entlüften und das Harz zu spülen (es ist normal,
dass das Spülwasser leicht verfärbt ist!); schließen Sie den
Wasserhahn.
7. Überprüfen Sie den Anlage und all seine hydraulischen
Verbindungen auf Dichtigkeit.
8. Für Duplex: wiederholen Sie die Schritte 5-7 für beide
Simplex Systeme.
ELEKTRONISCHE STEUERUNG
1. Programmieren Sie die elektronische Steuerung.
2. Für Duplex: wiederholen Sie Schritt 1 für beide Simplex
Systeme.
WASSERVERSCHNITT

In der Praxis wird die Resthärte beeinflusst durch den
Einlassdruck, den Durchfluss und der Wasserhärte des
Eingangswassers. Bei der Einstellung der Resthärte, stellen
Sie sicher, diese Bedingungen sind ähnlich wie die
tatsävhlichen Betriebsbedingungen.
DIREKT AM STEUERVENTIL
 Bild 12.a
1. Stellen Sie die Resthärte des Wassers ein mittels des
Verschneideventils, eingebaut auf der rechten Seite des
Steuerventils:
zur Härteanhebung: drehen Sie das Verschneideventil

gegen den Uhrzeigersinn;
zur Härtereduzierung:

Verschneideventil im Uhrzeigersinn.
2. Messen Sie die Resthärte des Wassers mit einer
Wasserhärte-Testkit; gegebenenfalls nachstellen.
DE - Deutsch

INBETRIEBNAHME

drehen Sie das
Seite 50
MIT ORIGINALEM BYPASS (optional)
 Bild 12.b
1. Stellen Sie die Resthärte des Wassers ein mittels des
Verschneideventils, eingebaut in der Auslassventil der Ab-
Werk Bypass:
 zur Härteanhebung: drehen Sie das Verschneideventil
gegen den Uhrzeigersinn;
 zur Härtereduzierung:
Verschneideventil im Uhrzeigersinn.
2. Messen Sie die Resthärte des Wassers mit einer
Wasserhärte-Testkit; gegebenenfalls nachstellen.
START DER REGENERATION
1. Starten Sie eine manuelle
wiederholtes Drücken der scroll
Display folgendes erscheint:
Regen in 10 sec
2. Lassen Sie die Anlage in dieser Position; wenn der Zähler
bei 0 angelangt ist, wird eine Regeneration gestartet; um
Zeit zu sparen, können Sie die zweite Stufe der
Regeneration durch Drücken der scroll
überspringen oder vorzeitig beenden, sobald das Display
anzeigt dass das System in der zweiten Stufe der
Regeneration ist.
3. Für Duplex: wiederholen Sie die Schritte 1-2 für beide
Simplex Systeme.
INTERCONNECT KABEL
(nur für Duplex)
 Bild 13
1. Verbinden Sie die Steuerventile mit einem InterConnect
Kabel; stecken Sie die DIN-Stecker am InterConnect Kabel
in den DIN-Buchsen
Steuerung jedes Steuerventils ().
ALTERNIEREND MODUS AKTIVIEREN
(nur für Duplex Alternierend)
1. Auf einem der 2 Steuerventile, initiieren Sie eine
manuelle Regeneration, durch wiederholtes Drücken der
scroll Taste, bis auf dem Display folgendes erscheint:
Regen in 10 sec
2. Lassen Sie die Anlage in dieser Position; wenn der Zähler
bei 0 angelangt ist, wird eine Regeneration gestartet.
3. Um das Ventil durch die Regenerationsstufen zu schalten
und es in Standby Modus zu setzen, drücken Sie die scroll
Taste so oft, bis das Display zeigt:
Stdby 1000 L -
drehen Sie
Regeneration, durch
Taste, bis auf dem
Taste,
auf der Rückseite der elektr.
das
