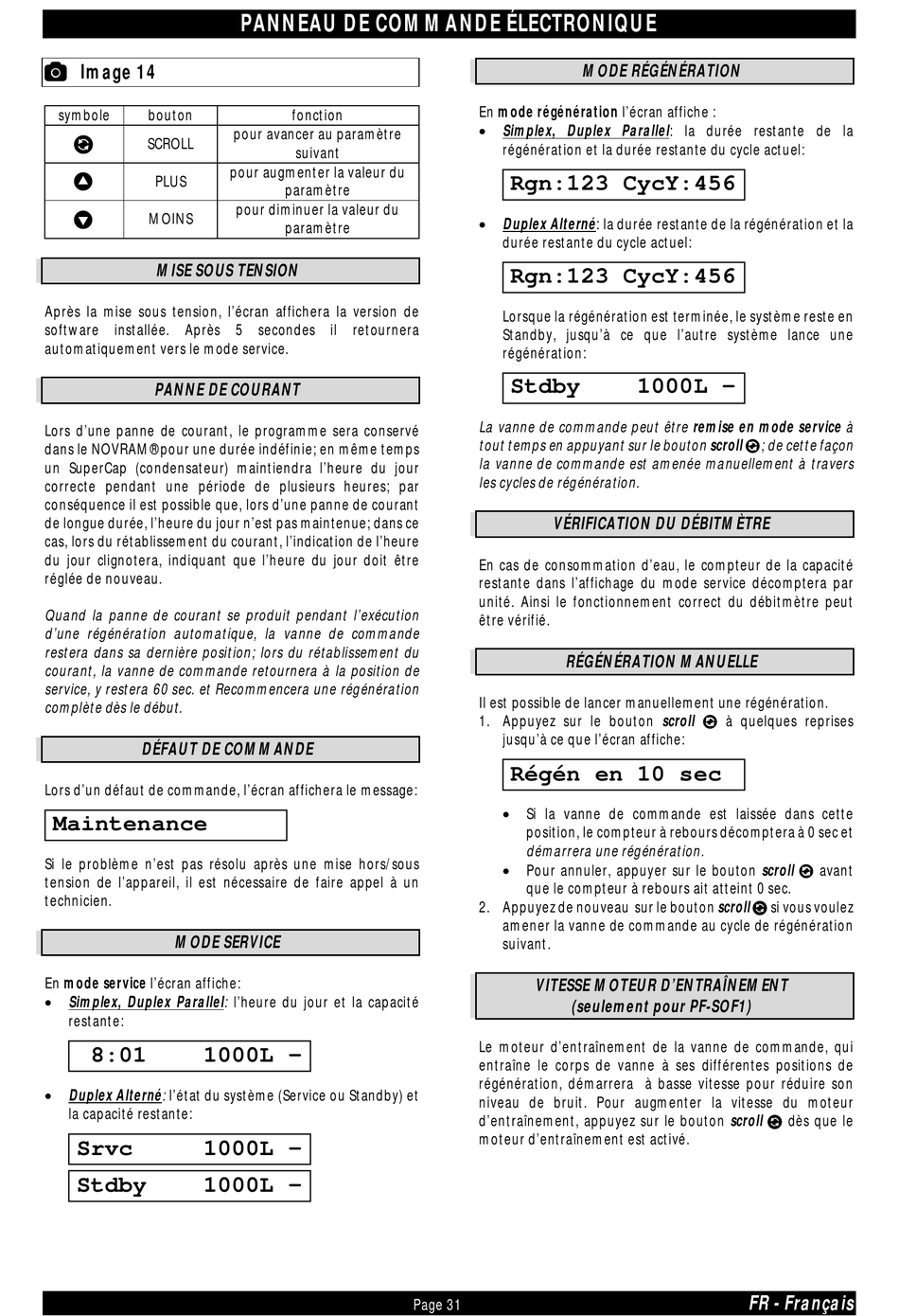

Panneau De Commande Électronique - ProFlow PF-SOF1,5-SIM Installations- Und Gebrauchsanleitung

 Image 14
symbole bouton
SCROLL
PLUS
MOINS
MISE SOUS TENSION
Après la mise sous tension, l'écran affichera la version de
software installée. Après 5 secondes il retournera
automatiquement vers le mode service.
PANNE DE COURANT
Lors d'une panne de courant, le programme sera conservé
dans le NOVRAM® pour une durée indéfinie; en même temps
un SuperCap (condensateur) maintiendra l'heure du jour
correcte pendant une période de plusieurs heures; par
conséquence il est possible que, lors d'une panne de courant
de longue durée, l'heure du jour n'est pas maintenue; dans ce
cas, lors du rétablissement du courant, l'indication de l'heure
du jour clignotera, indiquant que l'heure du jour doit être
réglée de nouveau.
Quand la panne de courant se produit pendant l'exécution
d'une régénération automatique, la vanne de commande
restera dans sa dernière position; lors du rétablissement du
courant, la vanne de commande retournera à la position de
service, y restera 60 sec. et Recommencera une régénération
complète dès le début.
DÉFAUT DE COMMANDE
Lors d'un défaut de commande, l'écran affichera le message:
Maintenance
Si le problème n'est pas résolu après une mise hors/sous
tension de l'appareil, il est nécessaire de faire appel à un
technicien.
MODE SERVICE
En mode service l'écran affiche:
Simplex, Duplex Parallel: l'heure du jour et la capacité

restante:
8:01 1000L -
Duplex Alterné: l'état du système (Service ou Standby) et

la capacité restante:
Srvc 1000L -
Stdby 1000L -
PANNEAU DE COMMANDE ÉLECTRONIQUE
fonction
pour avancer au paramètre
suivant
pour augmenter la valeur du
paramètre
pour diminuer la valeur du
paramètre
MODE RÉGÉNÉRATION
En mode régénération l'écran affiche :
Simplex, Duplex Parallel: la durée restante de la

régénération et la durée restante du cycle actuel:
Rgn:123 CycY:456
Duplex Alterné: la durée restante de la régénération et la

durée restante du cycle actuel:
Rgn:123 CycY:456
Lorsque la régénération est terminée, le système reste en
Standby, jusqu'à ce que l'autre système lance une
régénération:
Stdby
La vanne de commande peut être remise en mode service à
tout temps en appuyant sur le bouton scroll
la vanne de commande est amenée manuellement à travers
les cycles de régénération.
VÉRIFICATION DU DÉBITMÈTRE
En cas de consommation d'eau, le compteur de la capacité
restante dans l'affichage du mode service décomptera par
unité. Ainsi le fonctionnement correct du débitmètre peut
être vérifié.
RÉGÉNÉRATION MANUELLE
Il est possible de lancer manuellement une régénération.
1. Appuyez sur le bouton scroll
jusqu'à ce que l'écran affiche:
Régén en 10 sec
Si la vanne de commande est laissée dans cette

position, le compteur à rebours décomptera à 0 sec et
démarrera une régénération.
Pour annuler, appuyer sur le bouton scroll

que le compteur à rebours ait atteint 0 sec.
2. Appuyez de nouveau sur le bouton scroll
amener la vanne de commande au cycle de régénération
suivant.
VITESSE MOTEUR D'ENTRAÎNEMENT
(seulement pour PF-SOF1)
Le moteur d'entraînement de la vanne de commande, qui
entraîne le corps de vanne à ses différentes positions de
régénération, démarrera à basse vitesse pour réduire son
niveau de bruit. Pour augmenter la vitesse du moteur
d'entraînement, appuyez sur le bouton scroll
moteur d'entraînement est activé.
Page 31
1000L -
; de cette façon
à quelques reprises
si vous voulez
dès que le
FR - Français
avant
