AD1 AD1 Bodypack Transmitter
Wiederaufladbarer Lithium-Ionen-Akku für
Taschensender
T-Kabel für Taschensender
LEMO-T-Kabel für Taschensender
Instrumentenkabel

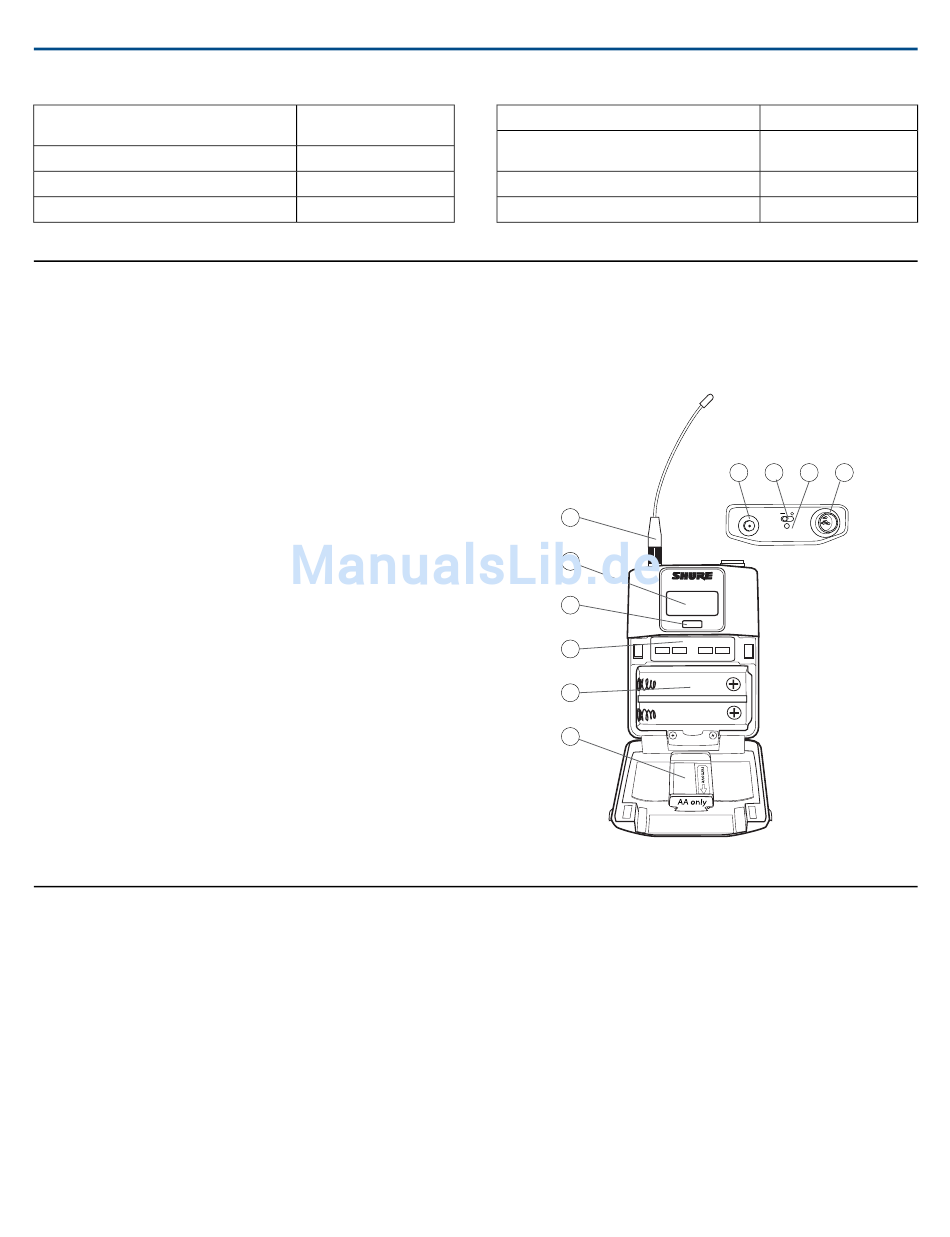

AD1-Senderüberblick
① HF-Antenne
Zur Übertragung von HF-Signalen.
② Anzeige
Anzeigen von Menüs und Einstellungen. Durch Drücken einer beliebigen
Steuertaste wird die Hintergrundbeleuchtung aktiviert.
③ Infrarot-Anschluss (IR)
Während einer IR-Synchronisation auf den Infrarot-Anschluss des Empfängers
ausrichten, um den Sender automatisch einzustellen und einzurichten.
④ Bedientasten
Dienen zur Navigation durch Parametermenüs und zur Änderung von Einstel-
lungen.
⑤ Batteriefach
Erfordert zwei AA-Batterien oder einen wiederaufladbaren Shure-Akku
SB900A.
⑥ Adapter für AA-Batterien
Dient zum Sichern der AA-Batterien. Bei Verwendung eines Shure-Akkus
SB900A entfernen.
⑦ SMA-Anschluss
Anschlussstelle für die HF-Antenne.
⑧ An/Aus-Schalter
Dient zum An- und Ausschalten des Geräts.
⑨ Betriebs-LED
• Grün = Gerät ist eingeschaltet
• Rot = Akku schwach, Stummschaltung aktiviert, Eingang übersteuert
oder Akku-Fehler (siehe Fehlersuche)
• Gelb = Modus für An/Aus-Schalter: Schalter in Aus-Position gesperrt

Aktualisierung der Firmware

Bei Firmware handelt es sich um die in jede Komponente eingebettete Soft-
ware, die die Funktionalität steuert. Zwecks Integrierung zusätzlicher Funk-
tionen und Verbesserungen werden regelmäßig neue Firmware-Versionen
entwickelt. Um diese Designverbesserungen zu nutzen, können neue
Firmware-Versionen hochgeladen und mit dem Tool „Shure Update Utility"
installiert werden. Das Tool ist unter http://www.shure.com/ zum Download
verfügbar.

Firmware-Versionen

Wenn die Empfänger-Firmware aktualisiert wird, die Firmware erst auf den
Empfänger herunterladen, dann die Sender auf dieselbe Firmware-Version
aktualisieren, um einen störungsfreien Betrieb zu gewährleisten.
Die Firmwarenummerierung aller Shure-Geräte hat das Format:
HAUPTVERSION.NEBENVERSION.PATCH (z. B. 1.2.14). Alle Geräte im
2/13
SB900A
AXT652
AXT652LEMO3
WA302
⑩ Eingangsbuchse
Zum Anschließen eines Mikrofon- oder Instrumentenkabels mit 4-Pin-Mini-
XLR-Buchse (TA4F).
Hinweis: Für diesen Sender steht eine Modellvariation mit LEMO-Stecker
zur Verfügung.
Netzwerk (einschließlich Sender) müssen zumindest über die gleichen
HAUPTVERSION- und NEBENVERSION-Firmware-Versionsnummern ver-
fügen (z. B. 1.2.x).

Aktualisieren des Senders

1. Um die Firmware zum Sender hochzuladen, auf dem Empfänger zu
2. Den Sender auf die Seite legen und die Infrarot-Anschlüsse aufeinander
3. Am Empfänger ENTER drücken, um die Übertragung auf den Sender
Ersatzgürtelclip
Instrumentenkabel mit rechtwinkeligem
6,3-mm-Stecker
Stummschalter für Taschensender
Stummschalter für 2 Taschensender
1
2
3
4
5
6
Device Configuration>Tx Firmware Update navigieren.
ausrichten.
einzuleiten. Die Infrarot-Anschlüsse müssen für die gesamte Übertragung,
die 50 Sekunden oder länger dauern kann, aufeinander ausgerichtet
sein.
Shure Incorporated
44A12547
WA304
WA661
WA662
7 8 9 10
2017/08/03
