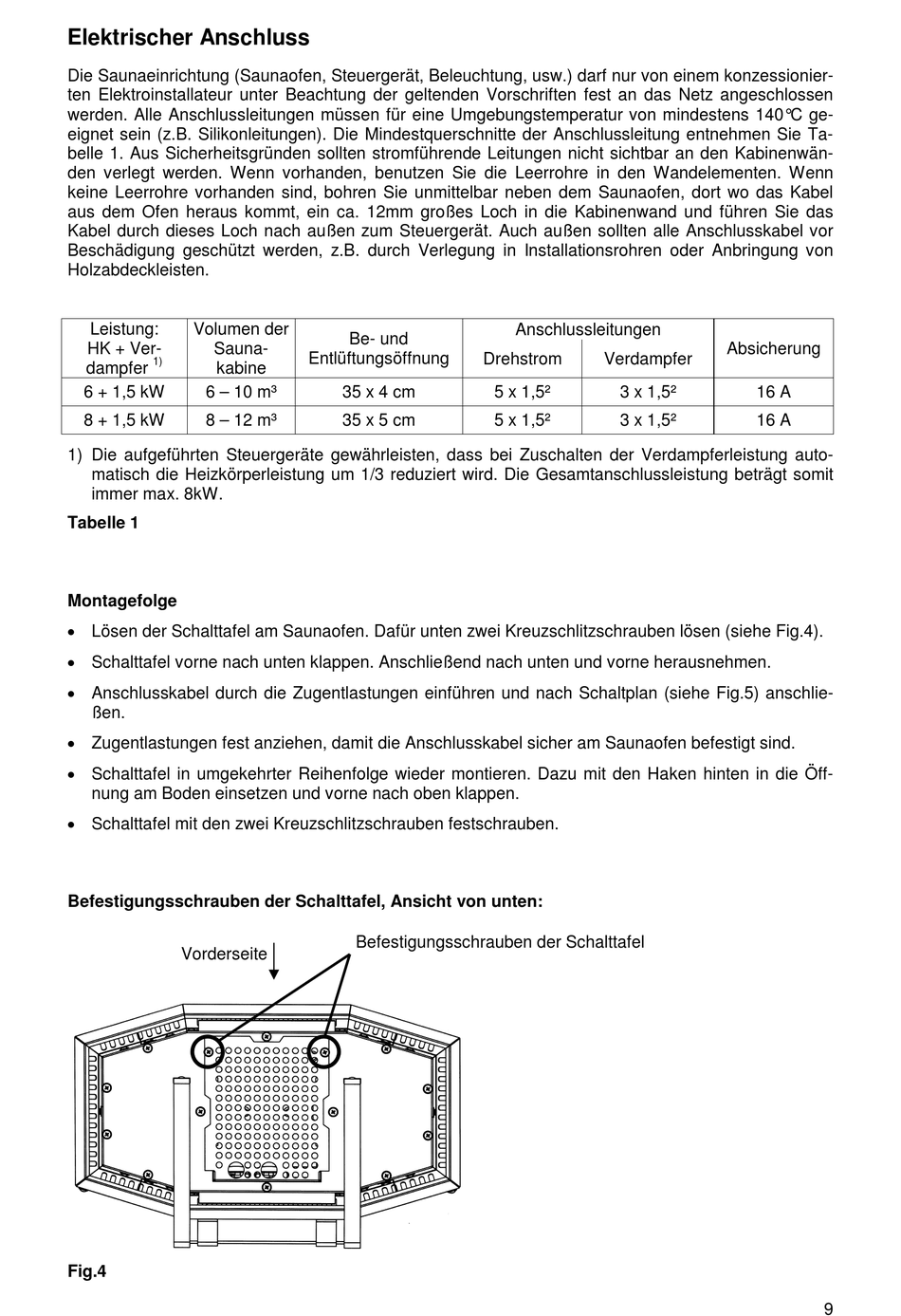

Elektrischer Anschluss

Die Saunaeinrichtung (Saunaofen, Steuergerät, Beleuchtung, usw.) darf nur von einem konzessionier-
ten Elektroinstallateur unter Beachtung der geltenden Vorschriften fest an das Netz angeschlossen
werden. Alle Anschlussleitungen müssen für eine Umgebungstemperatur von mindestens 140°C ge-
eignet sein (z.B. Silikonleitungen). Die Mindestquerschnitte der Anschlussleitung entnehmen Sie Ta-
belle 1. Aus Sicherheitsgründen sollten stromführende Leitungen nicht sichtbar an den Kabinenwän-
den verlegt werden. Wenn vorhanden, benutzen Sie die Leerrohre in den Wandelementen. Wenn
keine Leerrohre vorhanden sind, bohren Sie unmittelbar neben dem Saunaofen, dort wo das Kabel
aus dem Ofen heraus kommt, ein ca. 12mm großes Loch in die Kabinenwand und führen Sie das
Kabel durch dieses Loch nach außen zum Steuergerät. Auch außen sollten alle Anschlusskabel vor
Beschädigung geschützt werden, z.B. durch Verlegung in Installationsrohren oder Anbringung von
Holzabdeckleisten.
Leistung: Volumen der
HK + Ver- Sauna-
1)
dampfer kabine
6 + 1,5 kW 6 – 10 m³
8 + 1,5 kW 8 – 12 m³
1) Die aufgeführten Steuergeräte gewährleisten, dass bei Zuschalten der Verdampferleistung auto-
matisch die Heizkörperleistung um 1/3 reduziert wird. Die Gesamtanschlussleistung beträgt somit
immer max. 8kW.
Tabelle 1
Montagefolge
 Lösen der Schalttafel am Saunaofen. Dafür unten zwei Kreuzschlitzschrauben lösen (siehe Fig.4).
 Schalttafel vorne nach unten klappen. Anschließend nach unten und vorne herausnehmen.
 Anschlusskabel durch die Zugentlastungen einführen und nach Schaltplan (siehe Fig.5) anschlie-
ßen.
 Zugentlastungen fest anziehen, damit die Anschlusskabel sicher am Saunaofen befestigt sind.
 Schalttafel in umgekehrter Reihenfolge wieder montieren. Dazu mit den Haken hinten in die Öff-
nung am Boden einsetzen und vorne nach oben klappen.
 Schalttafel mit den zwei Kreuzschlitzschrauben festschrauben.
Befestigungsschrauben der Schalttafel, Ansicht von unten:
Vorderseite
Fig.4
Be- und
Entlüftungsöffnung
35 x 4 cm
35 x 5 cm
Befestigungsschrauben der Schalttafel
Anschlussleitungen
Drehstrom Verdampfer
5 x 1,5² 3 x 1,5²
5 x 1,5² 3 x 1,5²
Absicherung
16 A
16 A
9
