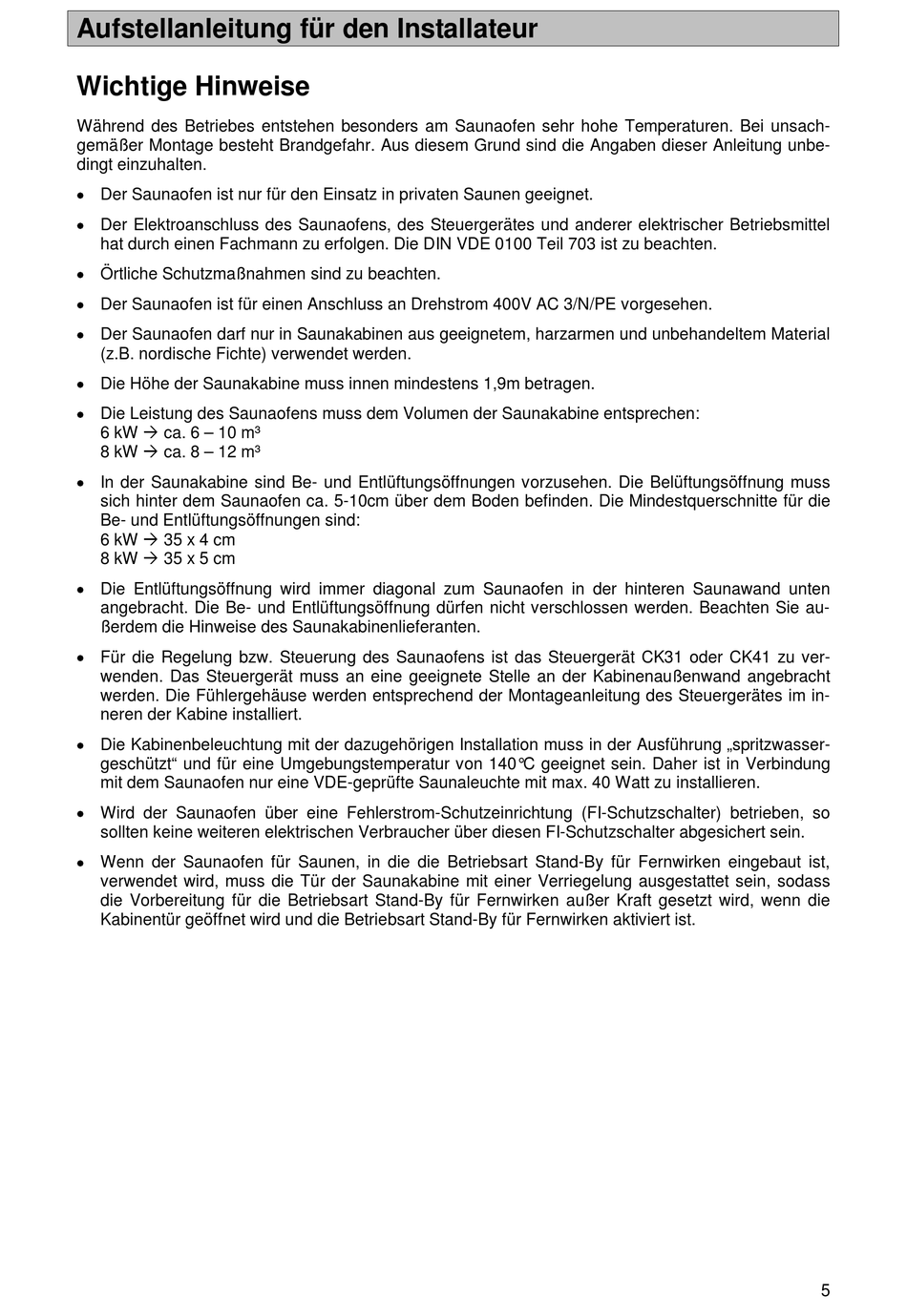

Aufstellanleitung für den Installateur

Wichtige Hinweise

Während des Betriebes entstehen besonders am Saunaofen sehr hohe Temperaturen. Bei unsach-
gemäßer Montage besteht Brandgefahr. Aus diesem Grund sind die Angaben dieser Anleitung unbe-
dingt einzuhalten.
 Der Saunaofen ist nur für den Einsatz in privaten Saunen geeignet.
 Der Elektroanschluss des Saunaofens, des Steuergerätes und anderer elektrischer Betriebsmittel
hat durch einen Fachmann zu erfolgen. Die DIN VDE 0100 Teil 703 ist zu beachten.
 Örtliche Schutzmaßnahmen sind zu beachten.
 Der Saunaofen ist für einen Anschluss an Drehstrom 400V AC 3/N/PE vorgesehen.
 Der Saunaofen darf nur in Saunakabinen aus geeignetem, harzarmen und unbehandeltem Material
(z.B. nordische Fichte) verwendet werden.
 Die Höhe der Saunakabine muss innen mindestens 1,9m betragen.
 Die Leistung des Saunaofens muss dem Volumen der Saunakabine entsprechen:
6 kW  ca. 6 – 10 m³
8 kW  ca. 8 – 12 m³
 In der Saunakabine sind Be- und Entlüftungsöffnungen vorzusehen. Die Belüftungsöffnung muss
sich hinter dem Saunaofen ca. 5-10cm über dem Boden befinden. Die Mindestquerschnitte für die
Be- und Entlüftungsöffnungen sind:
6 kW  35 x 4 cm
8 kW  35 x 5 cm
 Die Entlüftungsöffnung wird immer diagonal zum Saunaofen in der hinteren Saunawand unten
angebracht. Die Be- und Entlüftungsöffnung dürfen nicht verschlossen werden. Beachten Sie au-
ßerdem die Hinweise des Saunakabinenlieferanten.
 Für die Regelung bzw. Steuerung des Saunaofens ist das Steuergerät CK31 oder CK41 zu ver-
wenden. Das Steuergerät muss an eine geeignete Stelle an der Kabinenaußenwand angebracht
werden. Die Fühlergehäuse werden entsprechend der Montageanleitung des Steuergerätes im in-
neren der Kabine installiert.
 Die Kabinenbeleuchtung mit der dazugehörigen Installation muss in der Ausführung „spritzwasser-
geschützt" und für eine Umgebungstemperatur von 140°C geeignet sein. Daher ist in Verbindung
mit dem Saunaofen nur eine VDE-geprüfte Saunaleuchte mit max. 40 Watt zu installieren.
 Wird der Saunaofen über eine Fehlerstrom-Schutzeinrichtung (FI-Schutzschalter) betrieben, so
sollten keine weiteren elektrischen Verbraucher über diesen FI-Schutzschalter abgesichert sein.
 Wenn der Saunaofen für Saunen, in die die Betriebsart Stand-By für Fernwirken eingebaut ist,
verwendet wird, muss die Tür der Saunakabine mit einer Verriegelung ausgestattet sein, sodass
die Vorbereitung für die Betriebsart Stand-By für Fernwirken außer Kraft gesetzt wird, wenn die
Kabinentür geöffnet wird und die Betriebsart Stand-By für Fernwirken aktiviert ist.
5
