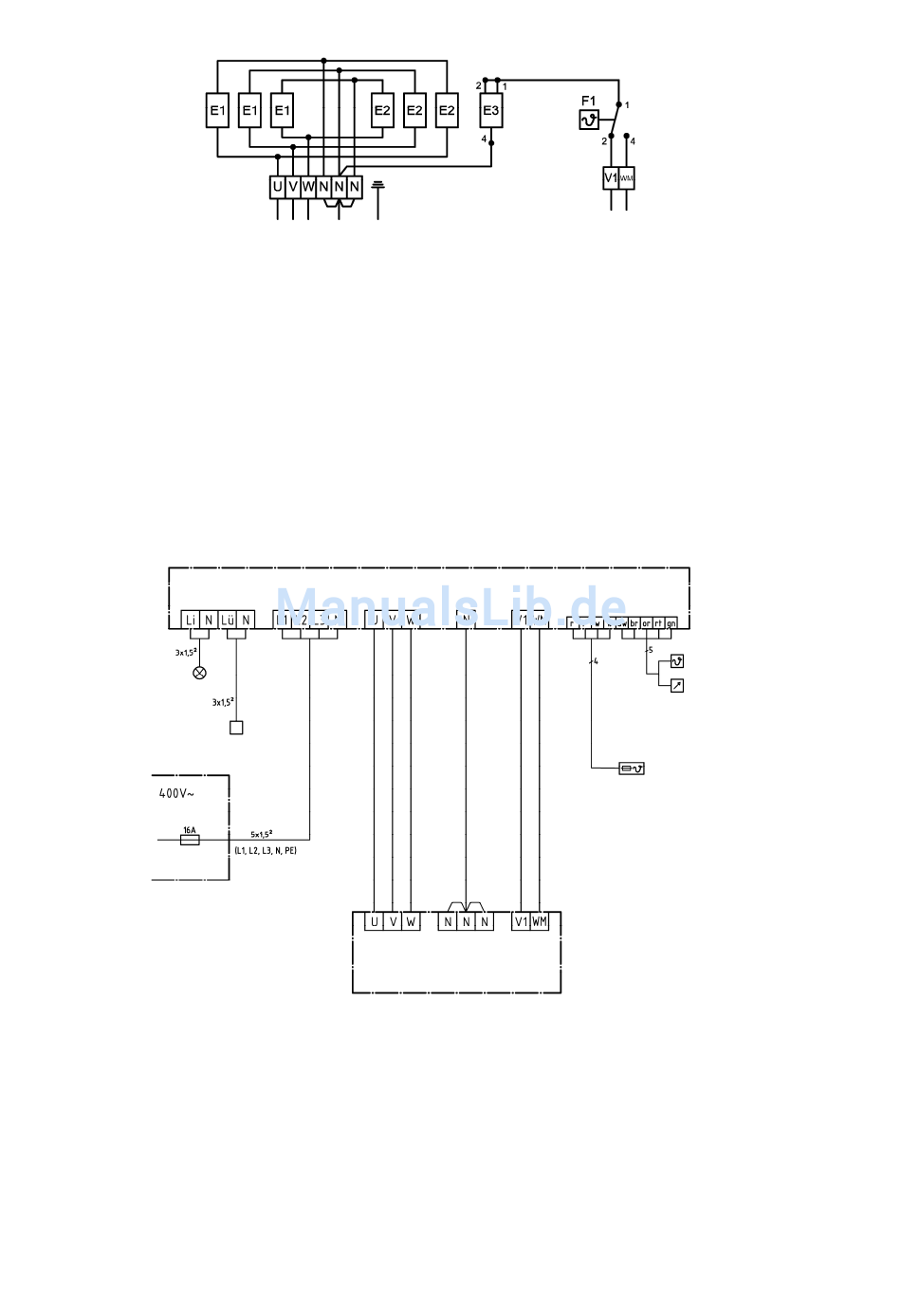

Intern schakelschema saunaoven bij draaistroomaansluiting 400V AC 3/N/PE
Fig. 5
Aansluitschema saunaoven op alle besturingsapparaten
bij draaistroomaansluiting 400V AC 3/N/PE
Cabinelicht
(indien aanwezig)
Cabineventilator
(indien aanwezig)
Stroomvoorziening
Fig.6
52
Kabel 1
5x1,5²
E1 Verwarmingselement links
E2 Verwarmingselement rechts
E3 Verwarmingsplaat
F1 Droogloopbeveiliging
Saunaregeling
saunaoven
met verdamper
*
Kabel 2
3x1,5²
Temperatuur- en vochtsensor FTS II
Montageplaats:
Op het plafond tegenover de oven.
Temperatuursensor en
temperatuurzekering FI
Montageplaats:
Op het plafond boven de saunaoven.
Alle leidingen naar de oven en de sauna in
moeten tot minimaal 140°C temperatuur-
bestendig zijn (bv. siliconenkabel).
