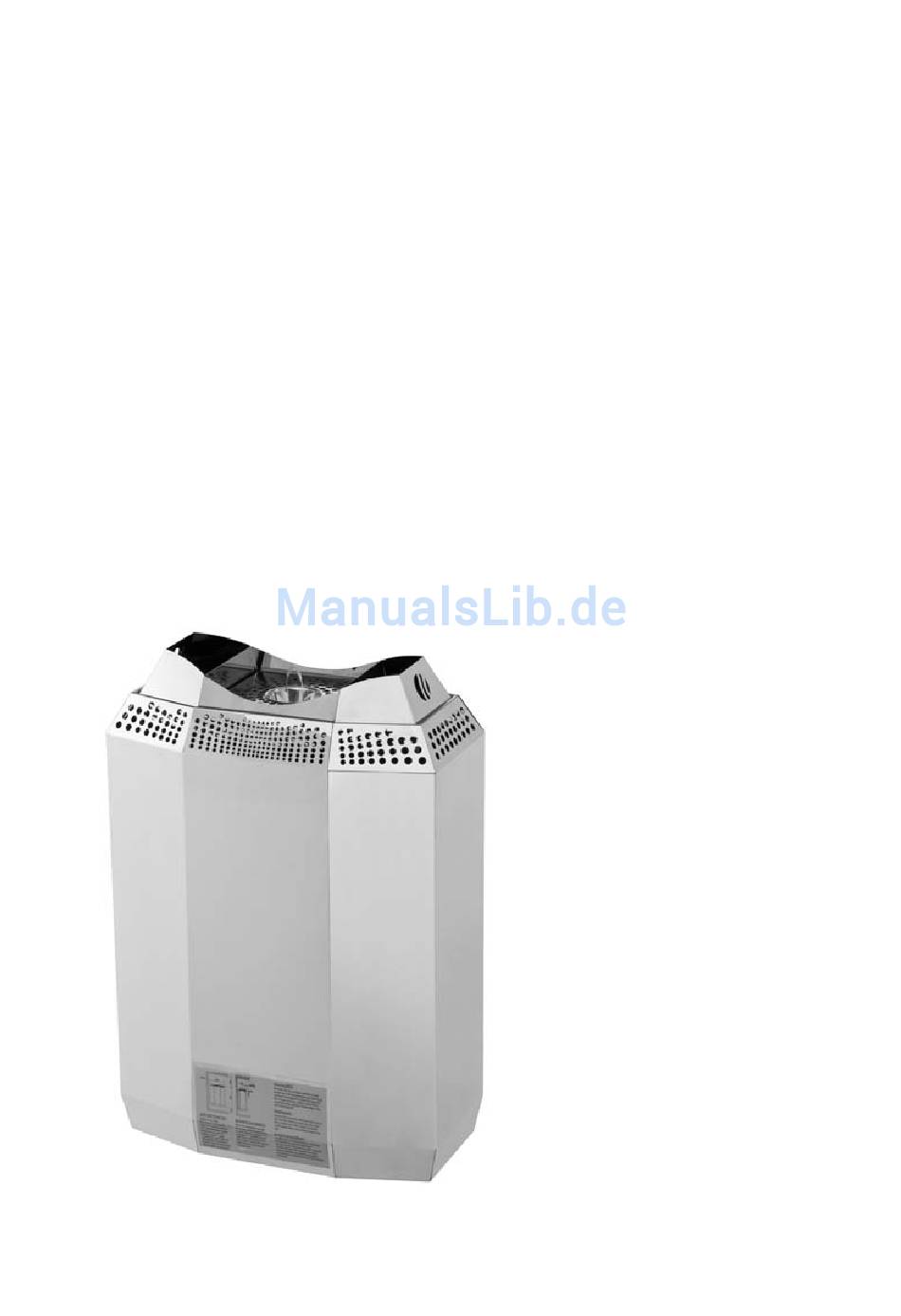

- Seite 1 SAUNAOFEN MONTAGE- UND BEDIENUNGSANLEITUNG Der Hightech-Ofen von sentiotec, der hohe Funktionalität mit einzigartiger Formen- sprache verbindet.
-
Seite 2: Inhaltsverzeichnis
Deutsch ..... Seite 2 – 15 English ....page 16 - 29 Français ..Page 30 – 43 Nederlands..Pagina 44 - 57 Español ..Página 58 – 71 Inhaltsverzeichnis Sicherheitshinweise ............................ 3 Anlieferungszustand, Verpackung, Recycling ..................4 ... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie die in dieser Anleitung aufgeführten Informatio- nen sorgfältig durch. Diese geben wichtige Hinweise für die Si- cherheit, die Installation, den Gebrauch und die Wartung der Geräte. Der Hersteller haftet nicht, wenn die nachstehenden Anweisun- gen nicht beachtet werden. Die Geräte dürfen nicht miss- bräuchlich, d.h. -
Seite 4: Anlieferungszustand, Verpackung, Recycling
Achtung: Abdecken oder nicht vorschriftsmäßig gefüllte Stein- körbe verursachen Brandgefahr. Achtung: Nur Wasser in den Verdampfertopf nachfüllen, wenn der Saunaofen kalt ist. Das Nachfüllen bei heißem Saunaofen kann zu Dampfbildung führen. Es besteht Verbrühungsgefahr. Anlieferungszustand, Verpackung, Recycling Zum Lieferumfang gehört: 1 Saunaofen 1 Verdampfertopf 1 Essenzschälchen... -
Seite 5: Aufstellanleitung Für Den Installateur
Aufstellanleitung für den Installateur Wichtige Hinweise Während des Betriebes entstehen besonders am Saunaofen sehr hohe Temperaturen. Bei unsach- gemäßer Montage besteht Brandgefahr. Aus diesem Grund sind die Angaben dieser Anleitung unbe- dingt einzuhalten. Der Saunaofen ist nur für den Einsatz in privaten Saunen geeignet. ... -
Seite 6: Aufbau
Aufbau Mindestabstände Bei der Montage des Saunaofens ist darauf zu achten, dass der Abstand von Oberkante des Sau- naofens bis zur Saunadecke mindestens 110cm und die Saunahöhe mindestens 190cm beträgt. Der seitliche Abstand zwischen Saunaofen und Kabinenwand muss mindestens 5cm betragen (siehe Fig.2). -
Seite 7: Montage Der Wandhalterung
Montage der Wandhalterung Die Wandhalterung (Fig.1, Pos.1) und der Abstandswinkel (Fig.1, Pos.6) liegen dem Saunaofen bei. Wandhalterung mit den zwei beiliegenden Holzschrauben 5x35 unter Berücksichtigung der Min- destabstände an die Saunawand anschrauben (siehe Fig.3b). Achtung: An den Stellen, an denen die Schrauben in die Saunawand geschraubt werden, muss sich hinter den Paneelen als Stütze ein Brett befinden, damit die Schrauben fest sitzen. -
Seite 8: Mindestabstände Zur Befestigung Der Wandhalterung
Mindestabstände zur Befestigung der Wandhalterung Die angegebenen Abstände zu brennbaren Gegenständen sind Mindestmaße. Fig.3b... -
Seite 9: Elektrischer Anschluss
Elektrischer Anschluss Die Saunaeinrichtung (Saunaofen, Steuergerät, Beleuchtung, usw.) darf nur von einem konzessionier- ten Elektroinstallateur unter Beachtung der geltenden Vorschriften fest an das Netz angeschlossen werden. Alle Anschlussleitungen müssen für eine Umgebungstemperatur von mindestens 140°C ge- eignet sein (z.B. Silikonleitungen). Die Mindestquerschnitte der Anschlussleitung entnehmen Sie Ta- belle 1. - Seite 10 Interner Schaltplan Saunaofen bei Drehstromanschluss 400V AC 3/N/PE Fig.5 Anschlussplan Saunaofen an alle Steuergeräte bei Drehstromanschluss 400V AC 3/N/PE Fig.6...
-
Seite 11: Empfehlung Zur Inbetriebnahme Des Saunaofens
Empfehlung zur Inbetriebnahme des Saunaofens Es ist bekannt, dass die Heizstäbe und die Heizplatte hygroskopisch sind, d.h. das sie Feuchtigkeit aufnehmen können, was zum Auslösen des FI-Schutzschalters führen kann, ohne das ein tatsächli- cher Fehler vorliegt. In diesem Fall muss der Ofen von einem Fachmann unter Aufsicht aufgeheizt werden, wobei die Schutzfunktion des FI-Schutzschalters außer Kraft gesetzt wird. -
Seite 12: Bedienungsanleitung Für Den Benutzer
Bedienungsanleitung für den Benutzer Saunasteine Über den Heizkörpern befinden sich links und rechts jeweils ein Steinkorb (Fig.1, Pos.4), der nach oben aus dem Gerät herausgenommen werden kann. Zum Befüllen der Steinkörbe nur Saunasteine der Körnung 32/63 mm verwenden. In jeden Korb passen ca. 5-6 kg Saunasteine. ... -
Seite 13: Warnungen
Warnungen Meerklima kann die Metalloberflächen des Saunaofens rosten lassen. Benutzen Sie die Sauna wegen der Brandgefahr niemals zum Wäschetrocknen. Achtung vor dem heißen Saunaofen. Steine und Metalloberflächen werden sehr heiß und können bei Berührung zu Verbrennungen führen. ... -
Seite 14: Zubehör
Zubehör Wasserauffangschale Als Zubehör gibt es eine Wasserauffangschale, die auch nachträglich unter das Gerät montiert wer- den kann. Montage: Die zwei Haltebügel in das Bodenblech einstecken und mit den beiliegenden Schrauben am Bodenblech befestigen (Fig.7). Die Auffangschale auf die Haltebügel auflegen und ein- schieben (Fig.8). -
Seite 15: Allgemeine Garantiebedingungen
Allgemeine Garantiebedingungen Sehr geehrter Kunde, bei Garantiefällen gelten die landesspezifischen Rechtsansprüche, die Sie bitte direkt gegenüber Ih- rem Händler geltend machen.
