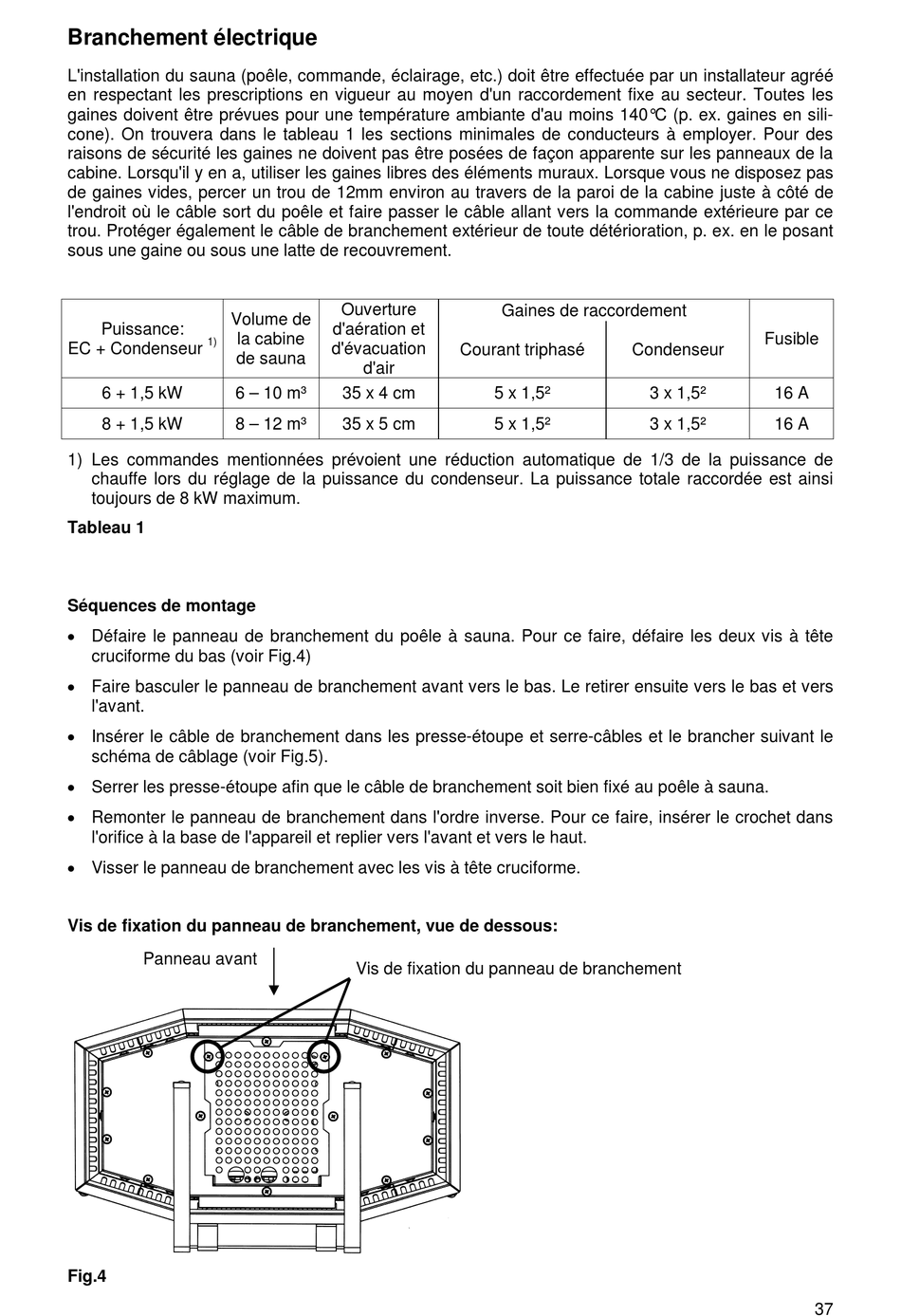

Branchement électrique
L'installation du sauna (poêle, commande, éclairage, etc.) doit être effectuée par un installateur agréé
en respectant les prescriptions en vigueur au moyen d'un raccordement fixe au secteur. Toutes les
gaines doivent être prévues pour une température ambiante d'au moins 140°C (p. ex. gaines en sili-
cone). On trouvera dans le tableau 1 les sections minimales de conducteurs à employer. Pour des
raisons de sécurité les gaines ne doivent pas être posées de façon apparente sur les panneaux de la
cabine. Lorsqu'il y en a, utiliser les gaines libres des éléments muraux. Lorsque vous ne disposez pas
de gaines vides, percer un trou de 12mm environ au travers de la paroi de la cabine juste à côté de
l'endroit où le câble sort du poêle et faire passer le câble allant vers la commande extérieure par ce
trou. Protéger également le câble de branchement extérieur de toute détérioration, p. ex. en le posant
sous une gaine ou sous une latte de recouvrement.
Volume de
Puissance:
la cabine
1)
EC + Condenseur
de sauna
6 + 1,5 kW 6 – 10 m³
8 + 1,5 kW 8 – 12 m³
1) Les commandes mentionnées prévoient une réduction automatique de 1/3 de la puissance de
chauffe lors du réglage de la puissance du condenseur. La puissance totale raccordée est ainsi
toujours de 8 kW maximum.
Tableau 1
Séquences de montage
 Défaire le panneau de branchement du poêle à sauna. Pour ce faire, défaire les deux vis à tête
cruciforme du bas (voir Fig.4)
 Faire basculer le panneau de branchement avant vers le bas. Le retirer ensuite vers le bas et vers
l'avant.
 Insérer le câble de branchement dans les presse-étoupe et serre-câbles et le brancher suivant le
schéma de câblage (voir Fig.5).
 Serrer les presse-étoupe afin que le câble de branchement soit bien fixé au poêle à sauna.
 Remonter le panneau de branchement dans l'ordre inverse. Pour ce faire, insérer le crochet dans
l'orifice à la base de l'appareil et replier vers l'avant et vers le haut.
 Visser le panneau de branchement avec les vis à tête cruciforme.
Vis de fixation du panneau de branchement, vue de dessous:
Panneau avant
Fig.4
Ouverture
Gaines de raccordement
d'aération et
d'évacuation
Courant triphasé
d'air
35 x 4 cm 5 x 1,5²
35 x 5 cm 5 x 1,5²
Vis de fixation du panneau de branchement
Fusible
Condenseur
3 x 1,5² 16 A
3 x 1,5² 16 A
37
