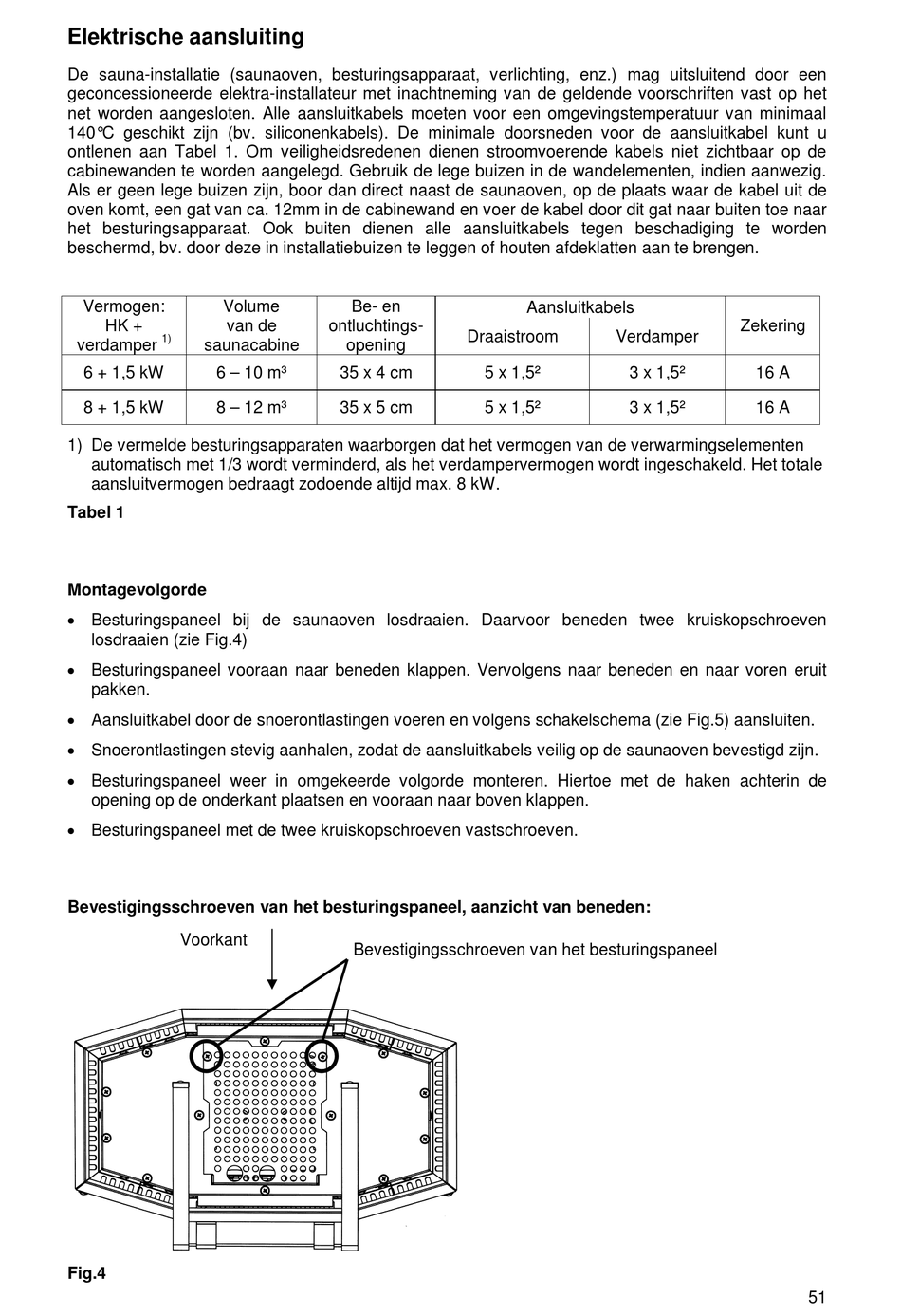

Elektrische aansluiting

De sauna-installatie (saunaoven, besturingsapparaat, verlichting, enz.) mag uitsluitend door een
geconcessioneerde elektra-installateur met inachtneming van de geldende voorschriften vast op het
net worden aangesloten. Alle aansluitkabels moeten voor een omgevingstemperatuur van minimaal
140°C geschikt zijn (bv. siliconenkabels). De minimale doorsneden voor de aansluitkabel kunt u
ontlenen aan Tabel 1. Om veiligheidsredenen dienen stroomvoerende kabels niet zichtbaar op de
cabinewanden te worden aangelegd. Gebruik de lege buizen in de wandelementen, indien aanwezig.
Als er geen lege buizen zijn, boor dan direct naast de saunaoven, op de plaats waar de kabel uit de
oven komt, een gat van ca. 12mm in de cabinewand en voer de kabel door dit gat naar buiten toe naar
het besturingsapparaat. Ook buiten dienen alle aansluitkabels tegen beschadiging te worden
beschermd, bv. door deze in installatiebuizen te leggen of houten afdeklatten aan te brengen.
Vermogen: Volume
HK + van de
1)
verdamper saunacabine
6 + 1,5 kW 6 – 10 m³
8 + 1,5 kW 8 – 12 m³
1) De vermelde besturingsapparaten waarborgen dat het vermogen van de verwarmingselementen
automatisch met 1/3 wordt verminderd, als het verdampervermogen wordt ingeschakeld. Het totale
aansluitvermogen bedraagt zodoende altijd max. 8 kW.
Tabel 1
Montagevolgorde
 Besturingspaneel bij de saunaoven losdraaien. Daarvoor beneden twee kruiskopschroeven
losdraaien (zie Fig.4)
 Besturingspaneel vooraan naar beneden klappen. Vervolgens naar beneden en naar voren eruit
pakken.
 Aansluitkabel door de snoerontlastingen voeren en volgens schakelschema (zie Fig.5) aansluiten.
 Snoerontlastingen stevig aanhalen, zodat de aansluitkabels veilig op de saunaoven bevestigd zijn.
 Besturingspaneel weer in omgekeerde volgorde monteren. Hiertoe met de haken achterin de
opening op de onderkant plaatsen en vooraan naar boven klappen.
 Besturingspaneel met de twee kruiskopschroeven vastschroeven.
Bevestigingsschroeven van het besturingspaneel, aanzicht van beneden:
Voorkant
Fig.4
Be- en
ontluchtings-
Draaistroom
opening
35 x 4 cm 5 x 1,5²
35 x 5 cm 5 x 1,5²
Bevestigingsschroeven van het besturingspaneel
Aansluitkabels
Verdamper
3 x 1,5²
3 x 1,5²
Zekering
16 A
16 A
