dusar DCP Montageanleitung Seite 25

F F
LE CLIENT DOIT PRÉVOIR SUR LE LIEU D'INSTALLATION
INSTALLATION ÉLECTRIQUE
Le branchement électrique ne doit être réalisé que par un électricien professionnel agréé
par les autorités compétentes. Cet appareil de classe de protection I doit être raccordé
durablement à des conduites fixes. Il faut respecter scrupuleusement les consignes
d'installation des entreprises locales d'approvisionnement en énergie ainsi que les
dispositions des normes DIN 57100 et VDE 0100 Partie 701. La conduite d'alimentation
(câble rigide sous gaine H05VV-F3 G1,5) doit passer par un disjoncteur à courant de
défaut (25 A, 230 V~, courant nominal de déclenchement = 30 mA) et avoir une protec-
tion omnipolaire assurée par un coupe-circuit automatique. Ce circuit électrique doit égale-
ment pouvoir être mis hors
à ouverture de contact d'au moins 3 mm et témoin lumineux. Les éléments qui
contiennent des pièces actives, à l'exception des pièces alimentées par des tensions de
sécurité inférieures ou égales à 12 V, doivent être inaccessibles aux personnes se
trouvant dans la salle de bains. Le générateur de vapeur ne doit être ouvert que par une
personne autorisée par la société DUSAR. Prévoir une liaison équipotentielle et la relier au
bain de vapeur.
Attention! respectez le périmètre de protection. Il est interdit d'utiliser dans la
douche des appareils supplémentaires produisant de l'humidité ou de la
vapeur.
PRISE D'EAU
- Le raccordement de la prise d'eau ne doit être réalisé que par une entreprise
spécialisée agréée.
- Pression max. de l'eau : 4 bars
- Pression de service : env. 3 bars
AVANT DE METTRE EN SERVICE LA DOUCHE À VAPEUR
1. Attention! avant la mise en service, assurez-vous de l'étanchéité de tous les
raccords et du siphon.
2. Raccordez la douche de vapeur de façon durable à une conduite fixe (cf. installation
électrique).
3. Mettez la cabine à vapeur dans la position voulue et branchez les raccords
d'évacuation et les tuyaux d'alimentation de la douche en eau aux conduites
d'alimentation et d'évacuation de l'immeuble à l'aide de flexibles [fig. A].
4. L'alimentation en eau chaude et eau froide doit se faire par l'intermédiaire de 2
robinets d'arrêt .
b. c.
5. Ouvrez les robinets d'arrêt d'eau chaude et d'eau froide
MISE EN SERVICE DU GÉNÉRATEUR DE VAPEUR
Il ne faut mettre le générateur de vapeur en service que lorsque tous les
raccords ont été branchés.
Procéder dans l'ordre suivant:
1. Mettre l'interrupteur général sous tension
2. Réglez la soupape à trois voies sur « Mode vapeur
thermostat sur « Froid » [fig. B].
3. Appuyez sur la touche L3
4. Après un programme de rinçage d'environ 3 minutes, l'alimentation en eau se fait
automatiquement par l'intermédiaire de la soupape d'alimentation en eau V2.
5. Le dégagement de vapeur commence après un temps de chauffage d'environ
5 minutes.
Attention! ne pas se tenir à proximité immédiate de la buse de diffusion
de vapeur. Risque de brûlure.
6. Pour des raisons de sécurité, le générateur de vapeur s'arrête une fois la
duréeprogrammée écoulée et le système procède à un nouveau programme
de rinçage. Si on souhaite continuer le bain de vapeur, il faut actionner le
poussoir*****conformément à la présélection. Le générateur de vapeur est
alors à nouveau prêt à fonctionner.
7. Après le bain de vapeur ou la douche, nous vous conseillons également de fermer
le robinet d'arrêt d'eau chaude et d'eau froide
8. Après chaque bain de vapeur, mettre l'interrupteur général hors tension
EN CAS DE DYSFONCTIONNEMENT
- Si vous constatez un défaut de fonctionnement, mettez le générateur de vapeur et
l'interrupteur général hors tension. Fermez le robinet d'arrêt d'eau chaude et d'eau
froide et faites intervenir le service après-vente ou une entreprise spécialisée agréée.
- Ne réparez jamais vous-même le générateur de vapeur!
- En tournant la soupape de vidange V1 comme indiqué sur la [fig. B],
on peut enlever les éventuels résidus laissés par le détartrage.
M
ISE EN SERVICE DU GÉNÉRATEUR DE VAPEUR
tension par un interrupteur
.
e.
[fig. A].
f.
» puis réglez le
(voir également page 28) .
.
e.
CARACTÉRISTIQUES TECH.
DU GÉNÉRATEUR DE VAPEUR DJ 2,5
Contenance.................................... env. 0,6 l d'eau
Pression de service......................... 0 bar
Puissance...................................... 2,5 kW
Tension nominale........................... 230 V
Fréquence...................................... 50 / 60Hz
Consommation électrique................. max. 11,5 A
Protection du circuit........................ 16 A
Température du bain de vapeur........ env. 43°
omnipolaire
Durée de la diffusion de vapeur.......... env. 50 min
Temps de chauffage........................ env. 5 min
f. .

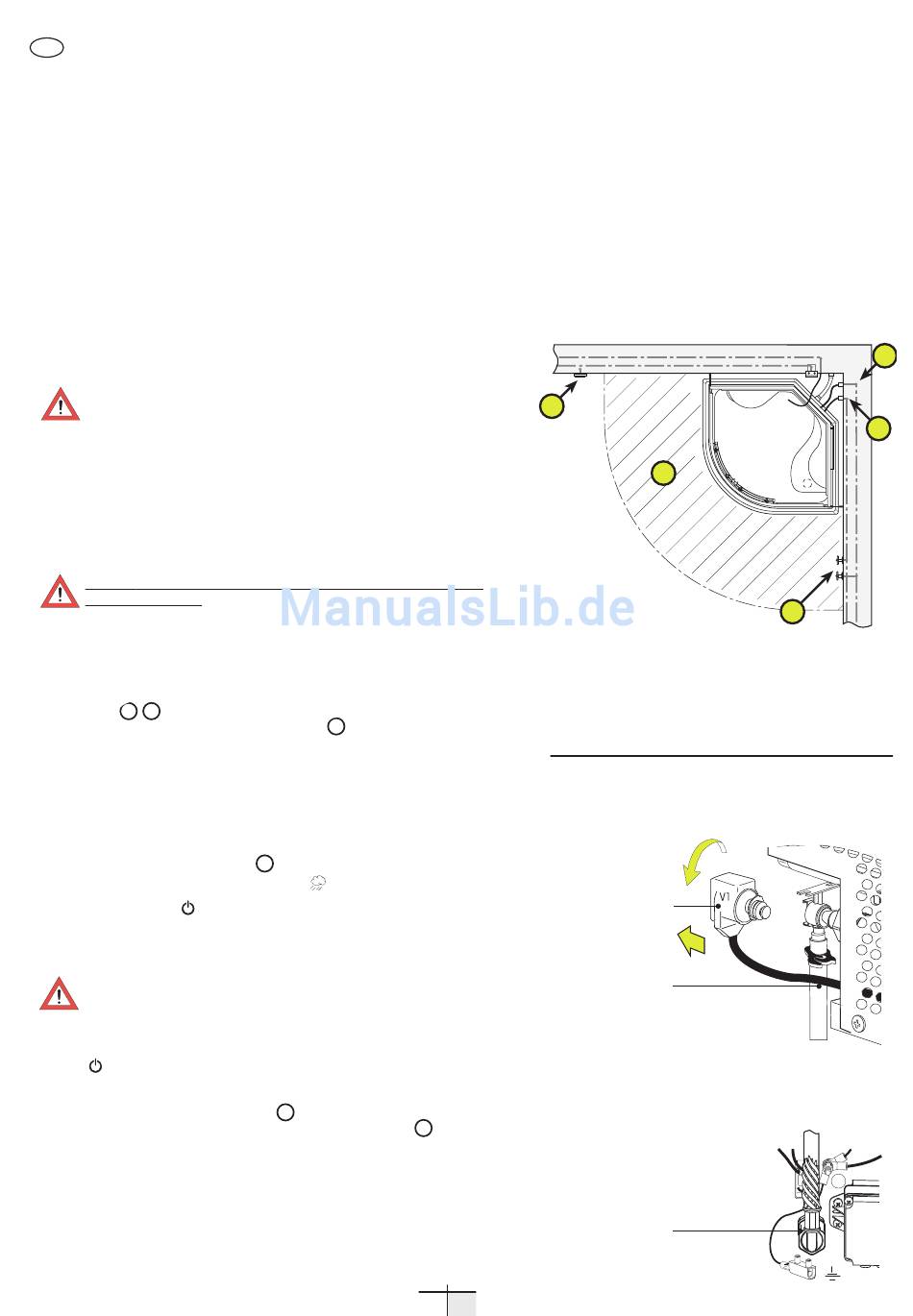

[Fig. A]
(b) Raccord 1/2" eau chaude
(c) Raccord 1/2" eau froide
(d) Volume de protection env. 600 mm
(e) Robinet d'arrêt, raccord de tuyau min. 15 mm
(f) Interrupteur général à témoin lumineux, bipolaire
[Fig.B]
V1 Soupape de vidange
Conduite de vidange
[fig. A].
f.
V2 Soupape
d' alimentation en eau
25
Seite
d. d.
e. e.
b.
c.
PE
