Datenblatt
Technische Daten

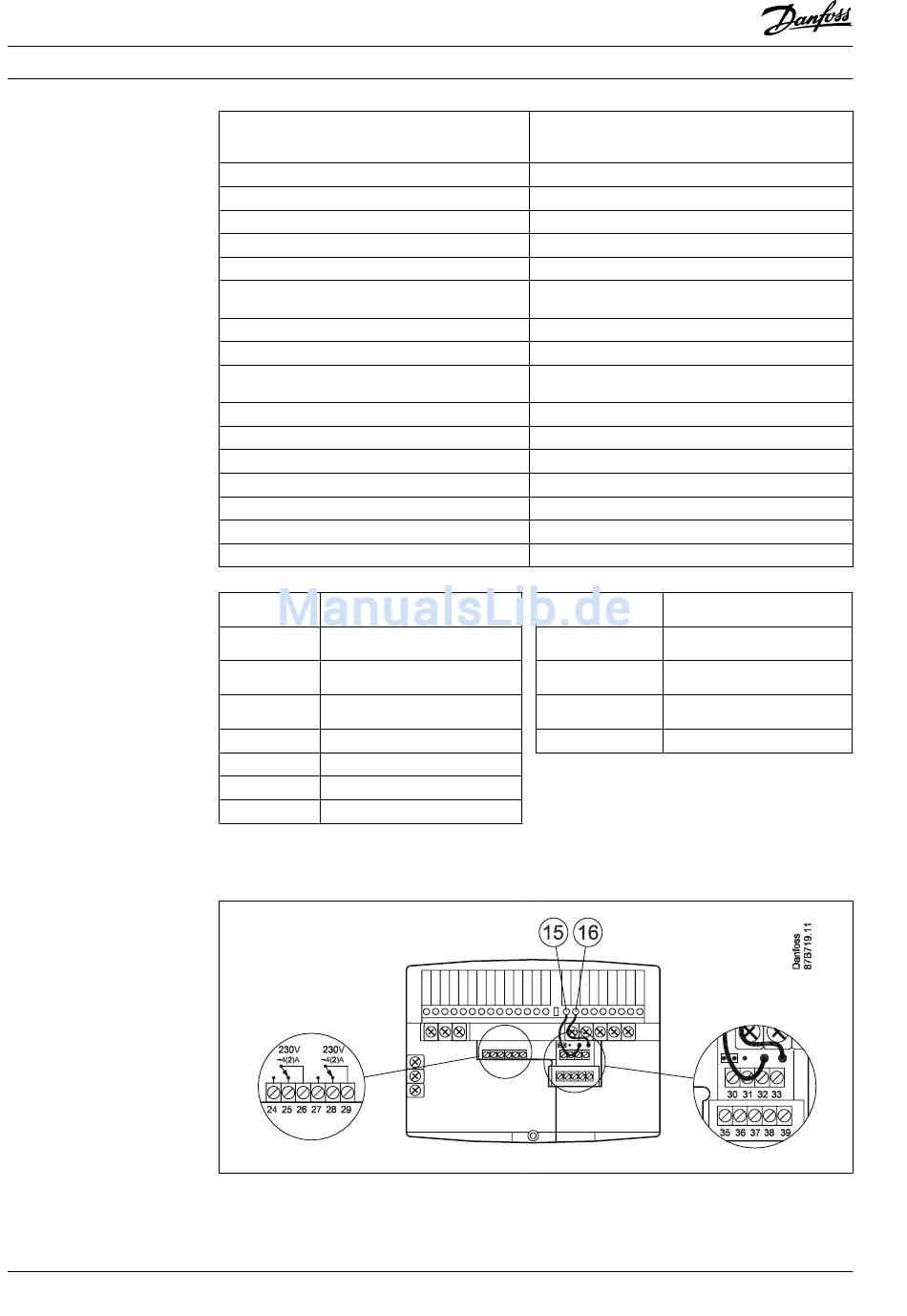

Elektrische Anschlüsse
2
ECA 73 Kombimodul
Stromversorgung
- Temperatur- und Alarmfunktionen (ausschließlich)
- M-Bus / Puls
Stromverbrauch
Belastung der Relais-Ausgänge
Temperatureingang
Lagertemperatur
Umgebungstemperatur
Installation
Modulgewicht
M-Bus Master entsprechend
M-Bus-Kabel / Pulskabel
Länge M-Bus-Kabel / Pulskabel
M-Bus-Baudrate
Aktualisierungszeit
Pulsfrequenzbereich
Pulsdifferenzspannung
Pulslänge
Puls Pull-Up
Klemme 24, 26 Relay 4, NO (normalerweise
geöffnet)
Klemme 25, 26 Relay 4, NC (normalerweise
geschlossen)
Klemme 27, 29 Relay 5, NO (normalerweise
geöffnet)
Klemme 28, 29 Relay 5, NC (normalerweise
geschlossen)
Klemme 30 Fühler S7
Klemme 31 Fühler S8
Klemme 32 Fühler S9
Klemme 33 Fühler S10
Der GND des Fühlers wird mit der
Massenklemme des ECL Comfort Reglers
verbunden.
Die Kabel des Gerätebusses werden mit den
Klemmen 15 und 16 verbunden.
VD.KN.U2.03 ©
Danfoss 07/2006
- ECL Bus (24 V / Daten)
- Ext. Netzteil 24 V a.c. / d.c.
0,25 VA
4 (2) A / 230 V a.c.
Pt 1000 Ohm Fühler
-40 C - 70 C
o
O
0 - 50 C
O
Im Sockel (ECL Comfort Regler) oder
DIN-Schienenmontage
75 g
DS / EN 1434-3: 1997
Telefonkabel (twisted pair (abgeschirmt))
Typ: JY(St)Y 2 x 0.8 mm
Max. 50 m
300 Baud
60 Sek.
0-200 Hz
> 5 V
> 1 ms
Kein / +5 V / +27 V
Klemme 35 M-Bus
Klemme 36 M-Bus GND
Klemme 37 Pulseingang
Klemme 38 Versorgung / +
Klemme 39 Versorgung / -
