7. Installatie

De voor bedrijf benodigde spanning bedraagt 12 - 16 V/DC aan de aansluitklemmen 1 (+) en 2 (–).
Let hierbij op de juiste polariteit om het product niet te beschadigen!
Wij raden bovendien aan om een loodaccu (12 V, 1,2 Ah) aan te sluiten om te garanderen, dat de
installatie bij stroomuitval blijft werken.
Activeer het bedrijfsvoltage pas nadat u alle aansluitwerken hebt uitgevoerd en de draadbrug-
gen hebt gezet.
Sluit nu de afzonderlijke systeemcomponenten op de alarminstallatie aan.

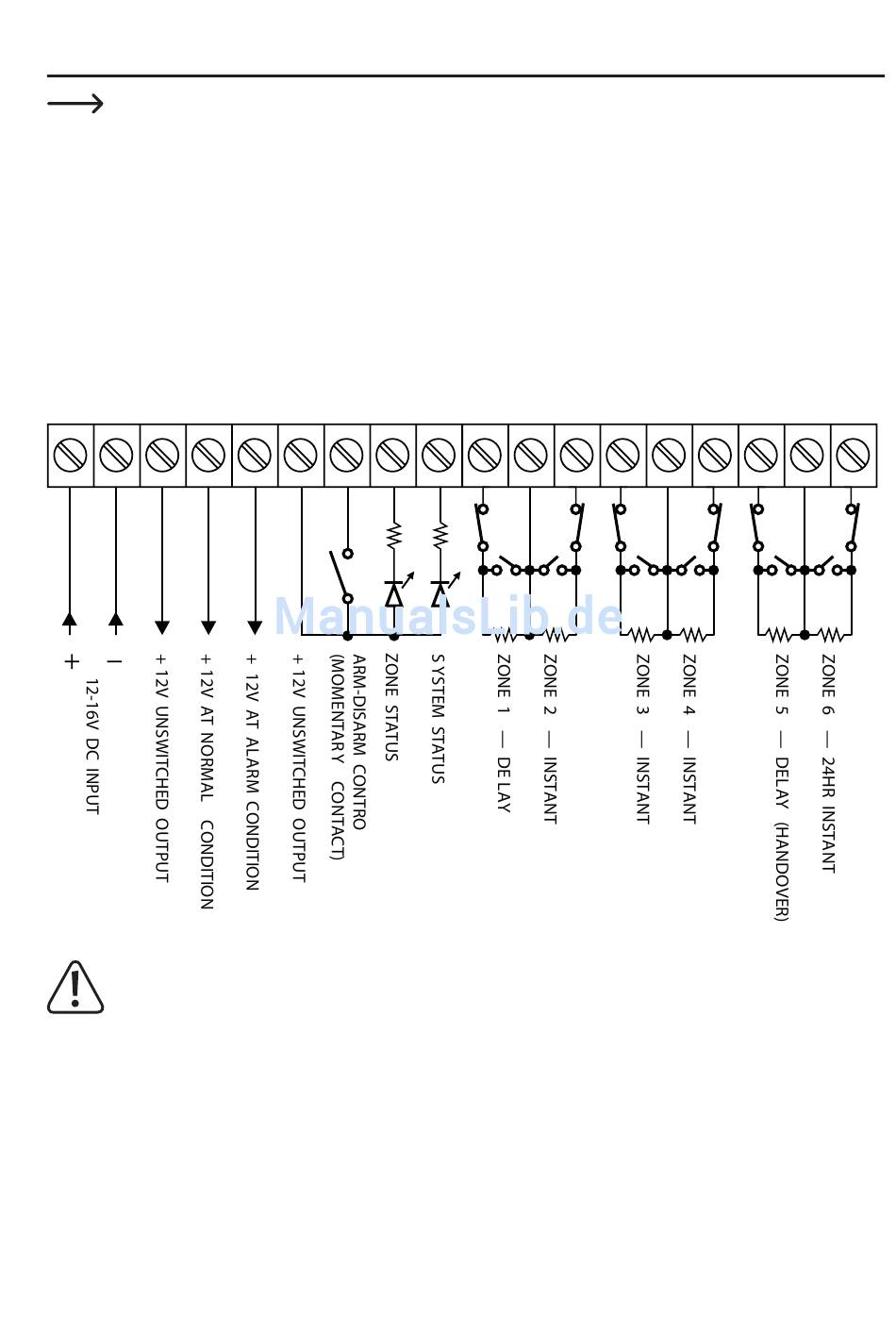

Aansluitweergave en omschrijvingen:
1 2 3 4
In alle alarmzones (1 - 6) kunnen sensoren met NC- en NO-contacten worden gebruikt.
N.O. = Normally-open contacten, sensoren met open contacten – bij alarm gesloten
N.C. = Normally-closed contacten, sensoren met gesloten contacten – bij alarm open
Als er geen sensoren met NC-contacten worden gebruikt, moet een 2,2kOhm afsluitweerstand
(EOL) ter beveiliging van het circuit worden ingebouwd (inbegrepen in het leveringspakket).
Sluit de sensoren met NC-contacten in serie en de sensoren met NO-contacten parallel aan.
Om een goede werking van de sensoren met NC-contact te garanderen moet erop worden gelet,
dat elke sensor met een NC-contact een maximale weerstandswaarde van 1kOhm heeft.
56
5 6 7 8
1K
N.O.
9 10 11 12 13 14 15 16 1 7 18
N.C. N.C.
1K
N.O. N.O.
2.2K 2.2K 2.2K 2.2K 2.2K 2.2K
