7. Installation

La tension de service requise est comprise entre 12 et 16 V/CC sur les bornes de connexion 1 (+)
et 2 (-). Respectez alors la polarité pour ne pas endommager le produit !
Nous recommandons, de plus, de brancher un accu au plomb (12 V, 1,2 Ah) supplémentaire, afin
de maintenir l'état de service en cas de panne de courant.
N'activez la tension de service qu'après avoir réalisé l'intégralité des branchements et tous les
réglages des cavaliers.
Raccordez alors tous les composants du système au système d'alarme.

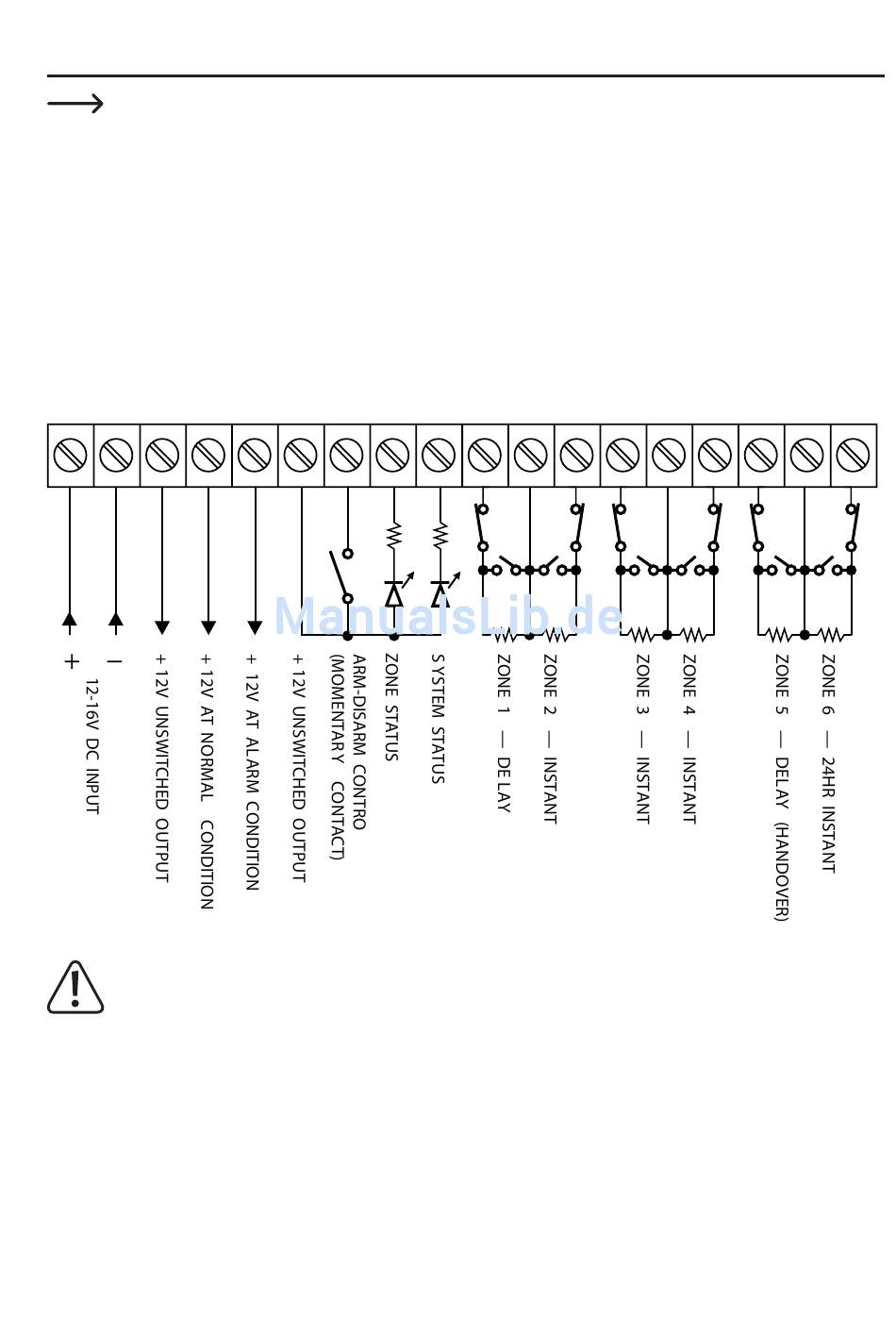

Schéma de raccordement et descriptions :
1 2 3 4
Toutes les zones d'alarme (1 - 6) permettent l'utilisation de détecteurs avec contact NC et NO.
N.O. = contacts Normally Open, capteurs avec contacts ouverts – fermés en cas d'alarme
N.C. = contacts Normally Closed, capteurs avec contacts fermés – ouverts en cas d'alarme
En l'absence de capteurs munis de contacts N.C, il est indispensable d'intégrer une résistance
de terminaison (EOL) de 2,2 kohms pour protéger le circuit de commutation (fourni).
Montez en série les capteurs munis de contacts N.C. et montez en parallèle les capteurs munis
de contacts N.O.
Afin de garantir un fonctionnement irréprochable des capteurs munis de contacts N.C., il faut
veiller à ce que chaque capteur dispose d'une résistance maximale de 1 kOhm.
40
5 6 7 8
1K
N.O.
9 10 11 12 13 14 15 16 1 7 18
N.C. N.C.
1K
N.O. N.O.
2.2K 2.2K 2.2K 2.2K 2.2K 2.2K
