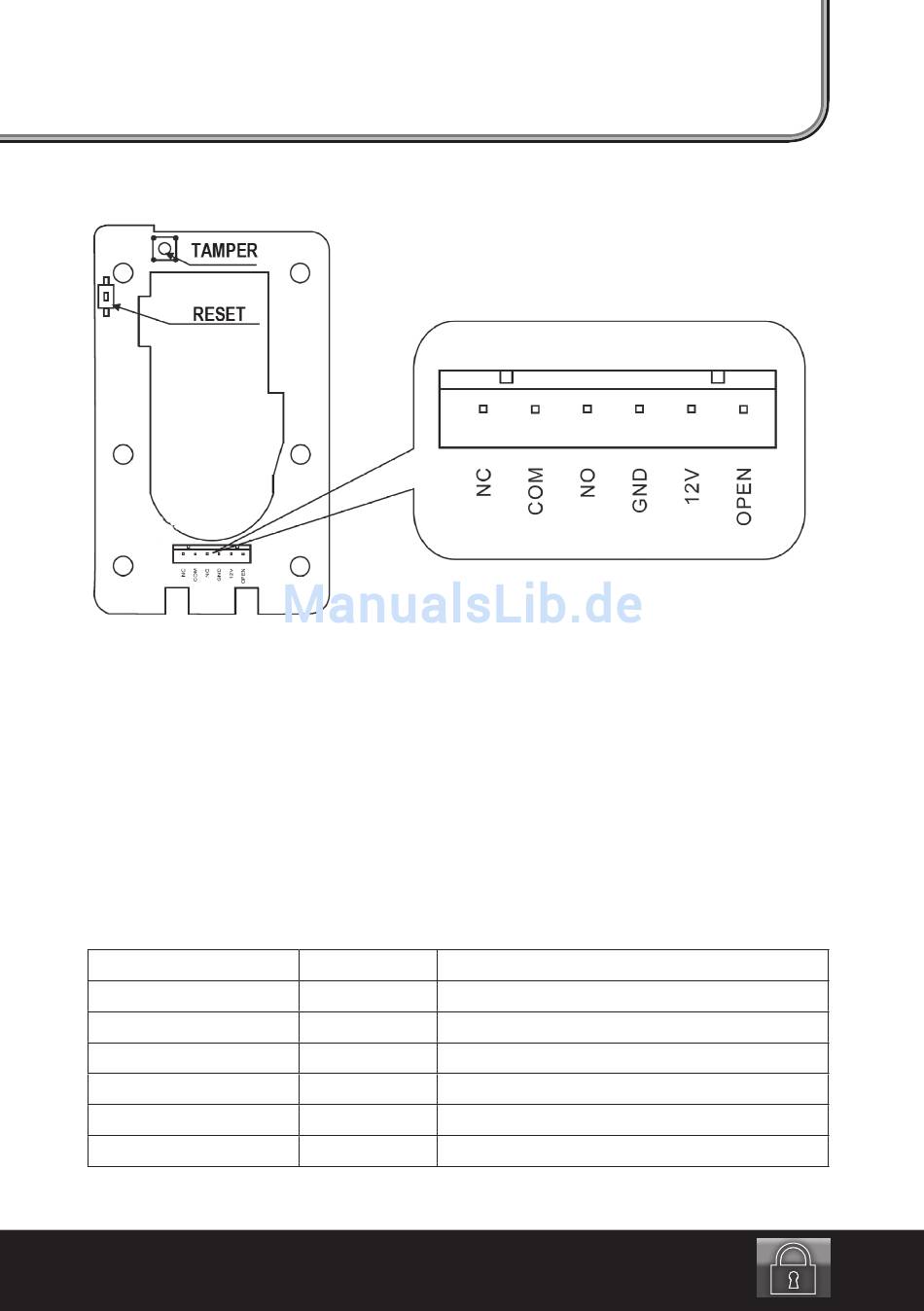

8. Erläuterung der Anschlüsse und Taster
TAMPER
Dieser Taster ist ein Sabotagekontakt. Wird nach erfolgreichem Anschluss und abgeschlossener
Montage das Gehäuse des Zutrittssystems mutwillig geöffnet, so wird der Sabotagekontakt
ausgelöst. Daraufhin ertönt 1 Minute lang der interne Signalgeber. Der akustische Alarm kann
während des Alarms deaktiviert werden indem der Manager-Fingerabdruck (ID1) auf den Finger-
abdruck-Scanner aufgelegt wird.
RESET
Mit dem Taster „RESET" können sämtliche Einstellungen auf die Werkseinstellungen zurückge-
setzt werden
Siehe Kapitel „14. Werkseinstellungen herstellen (RESET)"
a) Anschlusserläuterung:
Anschlussbeschriftung Leitungsfarbe
OPEN
+12V
GND
NO
COM
NC
* Die maximale Relais-Kontaktbelastung beträgt 3 Ampere
Anschlusserläuterung
Gelb Tür-Öffnungs-Taster
Rot +12V/DC; Anschluss für Spannungsversorgung
Schwarz Massenanschluss
Blau N.O. Relais-Ausgang *
Lila COM Relais-Ausgang *
Orange N.C. Relais-Ausgang *
