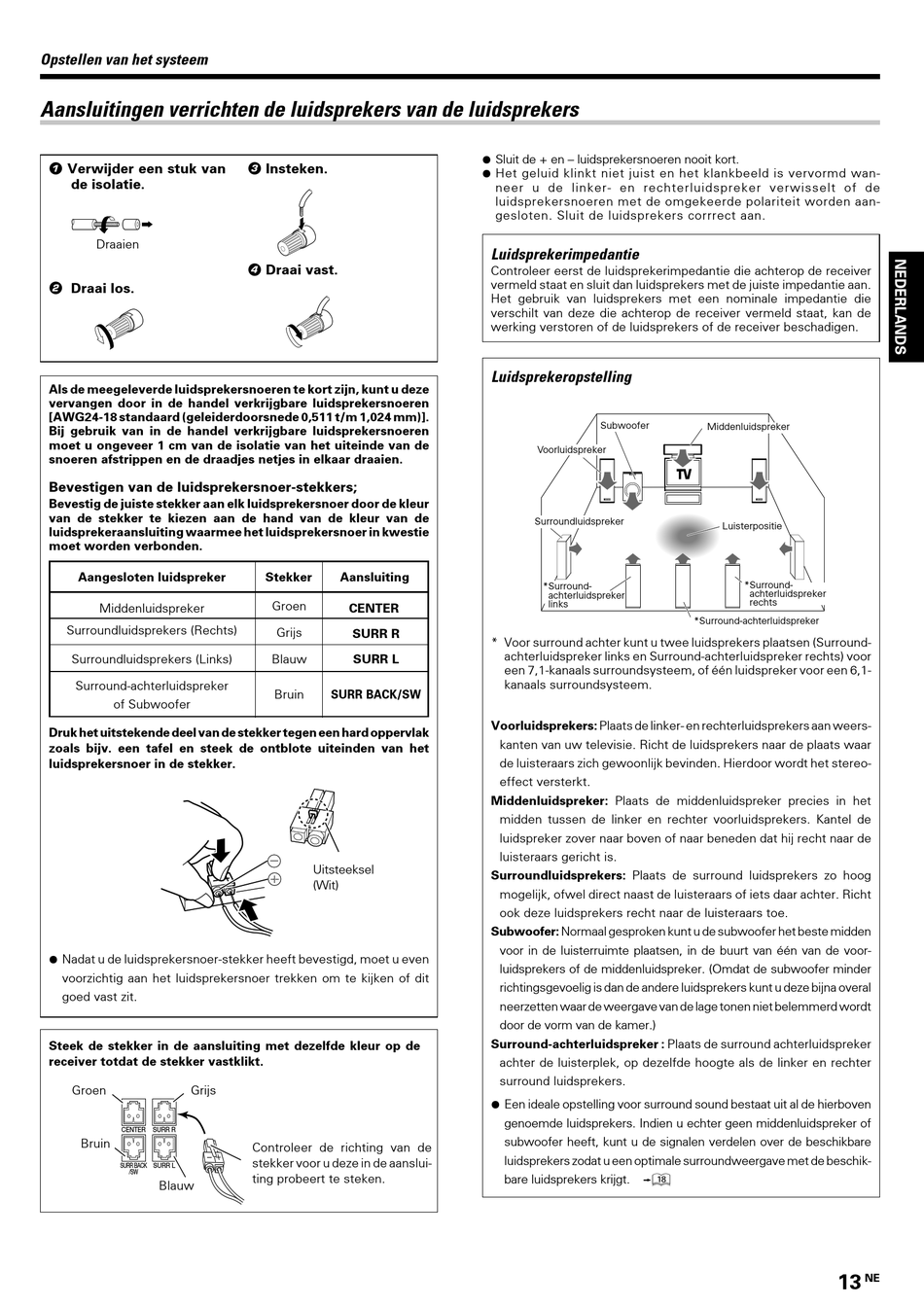

Opstellen van het systeem
Aansluitingen verrichten de luidsprekers van de luidsprekers
1 Verwijder een stuk van
de isolatie.
Draaien
2 Draai los.
Als de meegeleverde luidsprekersnoeren te kort zijn, kunt u deze
vervangen door in de handel verkrijgbare luidsprekersnoeren
[AWG24-18 standaard (geleiderdoorsnede 0,511 t/m 1,024 mm)].
Bij gebruik van in de handel verkrijgbare luidsprekersnoeren
moet u ongeveer 1 cm van de isolatie van het uiteinde van de
snoeren afstrippen en de draadjes netjes in elkaar draaien.
Bevestigen van de luidsprekersnoer-stekkers;
Bevestig de juiste stekker aan elk luidsprekersnoer door de kleur
van de stekker te kiezen aan de hand van de kleur van de
luidsprekeraansluiting waarmee het luidsprekersnoer in kwestie
moet worden verbonden.
Aangesloten luidspreker
Middenluidspreker
Surroundluidsprekers (Rechts)
Surroundluidsprekers (Links)
Surround-achterluidspreker
of Subwoofer
Druk het uitstekende deel van de stekker tegen een hard oppervlak
zoals bijv. een tafel en steek de ontblote uiteinden van het
luidsprekersnoer in de stekker.
¶ Nadat u de luidsprekersnoer-stekker heeft bevestigd, moet u even
voorzichtig aan het luidsprekersnoer trekken om te kijken of dit
goed vast zit.
Steek de stekker in de aansluiting met dezelfde kleur op de
receiver totdat de stekker vastklikt.
Groen Grijs
CENTER SURR R
Bruin
SURR BACK SURR L
/SW
Blauw
3 Insteken.
4 Draai vast.
Stekker Aansluiting
Groen
CENTER
Grijs
SURR R
Blauw SURR L
Bruin SURR BACK/SW
Uitsteeksel
(Wit)
Controleer de richting van de
stekker voor u deze in de aanslui-
ting probeert te steken.
¶ Sluit de + en – luidsprekersnoeren nooit kort.
¶ Het geluid klinkt niet juist en het klankbeeld is vervormd wan-
neer u de linker- en rechterluidspreker verwisselt of de
luidsprekersnoeren met de omgekeerde polariteit worden aan-
gesloten. Sluit de luidsprekers corrrect aan.
Luidsprekerimpedantie
Controleer eerst de luidsprekerimpedantie die achterop de receiver
vermeld staat en sluit dan luidsprekers met de juiste impedantie aan.
Het gebruik van luidsprekers met een nominale impedantie die
verschilt van deze die achterop de receiver vermeld staat, kan de
werking verstoren of de luidsprekers of de receiver beschadigen.
Luidsprekeropstelling
Subwoofer
Voorluidspreker
Surroundluidspreker
*Surround-
*achterluidspreker
*links
* Voor surround achter kunt u twee luidsprekers plaatsen (Surround-
achterluidspreker links en Surround-achterluidspreker rechts) voor
een 7,1-kanaals surroundsysteem, of één luidspreker voor een 6,1-
kanaals surroundsysteem.
Voorluidsprekers: Plaats de linker- en rechterluidsprekers aan weers-
kanten van uw televisie. Richt de luidsprekers naar de plaats waar
de luisteraars zich gewoonlijk bevinden. Hierdoor wordt het stereo-
effect versterkt.
Middenluidspreker: Plaats de middenluidspreker precies in het
midden tussen de linker en rechter voorluidsprekers. Kantel de
luidspreker zover naar boven of naar beneden dat hij recht naar de
luisteraars gericht is.
Surroundluidsprekers: Plaats de surround luidsprekers zo hoog
mogelijk, ofwel direct naast de luisteraars of iets daar achter. Richt
ook deze luidsprekers recht naar de luisteraars toe.
Subwoofer: Normaal gesproken kunt u de subwoofer het beste midden
voor in de luisterruimte plaatsen, in de buurt van één van de voor-
luidsprekers of de middenluidspreker. (Omdat de subwoofer minder
richtingsgevoelig is dan de andere luidsprekers kunt u deze bijna overal
neerzetten waar de weergave van de lage tonen niet belemmerd wordt
door de vorm van de kamer.)
Surround-achterluidspreker : Plaats de surround achterluidspreker
achter de luisterplek, op dezelfde hoogte als de linker en rechter
surround luidsprekers.
¶ Een ideale opstelling voor surround sound bestaat uit al de hierboven
genoemde luidsprekers. Indien u echter geen middenluidspreker of
subwoofer heeft, kunt u de signalen verdelen over de beschikbare
luidsprekers zodat u een optimale surroundweergave met de beschik-
bare luidsprekers krijgt. *
Middenluidspreker
Luisterpositie
*
*Surround-
*achterluidspreker
*rechts
*Surround-achterluidspreker
