4
2. Halten Sie die Rückseite des Gehäuses an die Wand und markieren Sie die
Befestigungspunkte.
3. Bohren Sie in die Wand Öffnungen für Spreizdübeln.
4. Montieren Sie in der Wand eine Installationsdose, an die die Kabeln geführt werden.
Montieren Sie in der Dose den Ferrit-Ring.
Die Aufgabe des mitgelieferten Ferrit-Ringes ist, die elektromagnetische Emission zu
verringern. Der Ferrit-Ring soll sich möglichst nah am Gehäuse befinden.
5. Wickeln Sie die Kabeln auf den Ferrit-Ring auf (siehe: Abb. 3). Maximal 3 Wicklungen für
ein Kabel.
6. Ziehen Sie die Kabeln durch die Öffnungen an der Rückseite des Gehäuses.
7. Mit den Dübeln und Schrauben fixieren Sie die Rückseite des Gehäuses an die Wand.
8. Verbinden Sie die Klemmen DTM, CKM und COM des Bedienteils mit entsprechenden
Klemmen des Bedienteilbusses der Alarmzentrale (siehe: Abb. 4). Es wird empfohlen, ein
gerades Kabel ohne Abschirmung zu verwenden. Bei der Anwendung eines verdrillten
Kabels beachten Sie, dass die Signale CKM (Uhr) und DTM (Daten) nicht in einem
gedrillten Adernpaar liegen sollen. Die Leitungen müssen in einem Kabel geführt werden.
Die Länge der Leitungen darf nicht 300 m überschreiten.

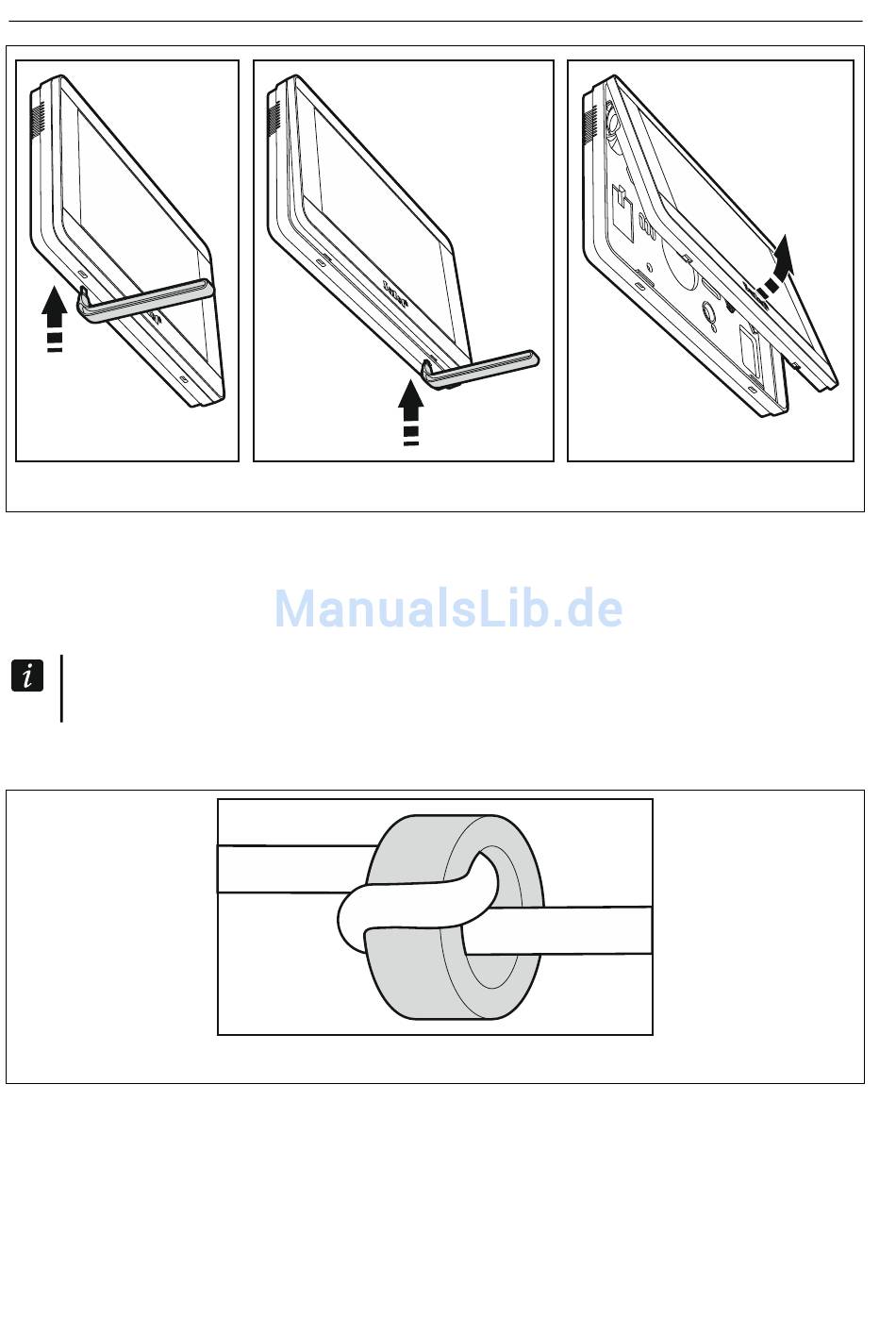

Abb. 2. Öffnen des Gehäuses.
Abb. 3. Aufwickeln des Kabels auf den Ferrit-Ring.
