Satel INT-TSI Bedienungsanleitung Seite 13

SATEL
Meldungen Scharfschalten [Sign.-Scharf] – bei eingeschalteter Option informiert das
Bedienteil über Scharfschaltung mit einer Meldung auf dem Display.
Schnelle Steuerung [Steuerung 8#] – bei eingeschalteter Option kann man:
– Widgets zur Steuerung der Ausgänge verwenden, ohne Notwendigkeit sich
anzumelden;
– Die Benutzerfunktion S
tippen Sie auf die Tasten
Linie im LCD-Bedienteil – für jede Linie des Bedienteils kann man definieren, ob sie
verwendet wird.
Sabot. alarmiert im Bereich [Sabotage im Ber.] – Auswahl des Bereichs, in welchem ein
Alarm im Falle der Öffnung des Sabotagekontaktes im Bedienteil bzw. beim Abschalten
des Bedienteils von der Zentrale ausgelöst wird.
Stromversorgungsquelle [Stromversorgung] – man kann bestimmen , aus welcher Quelle
das Bedienteil mit der Energie versorgt ist: Hauptplatine der Zentrale, Erweiterungsmodul
mit Netzteil oder eine andere Stromversorgungsquelle. Bei der Auswahl der Hauptplatine
oder des Erweiterungsmoduls mit Netzteil wird die Bedienteilbeleuchtung beim Ausfall der
AC-Versorgung in der Zentrale oder im Erweiterungsmodul auf ca. 15 % gemindert.
8.1.2 Durchsicht des Zustandes
1 – Linienzustand – bei eingeschalteter Option kann man den Linienzustand:
– über Tastaturfeld prüfen, indem man die Taste 1 ca. 3 Sekunden lang hält;
– über das zur Anzeige von Linienzuständen bestimmte Widget prüfen (es kann ohne
Anmelden verwendet werden).

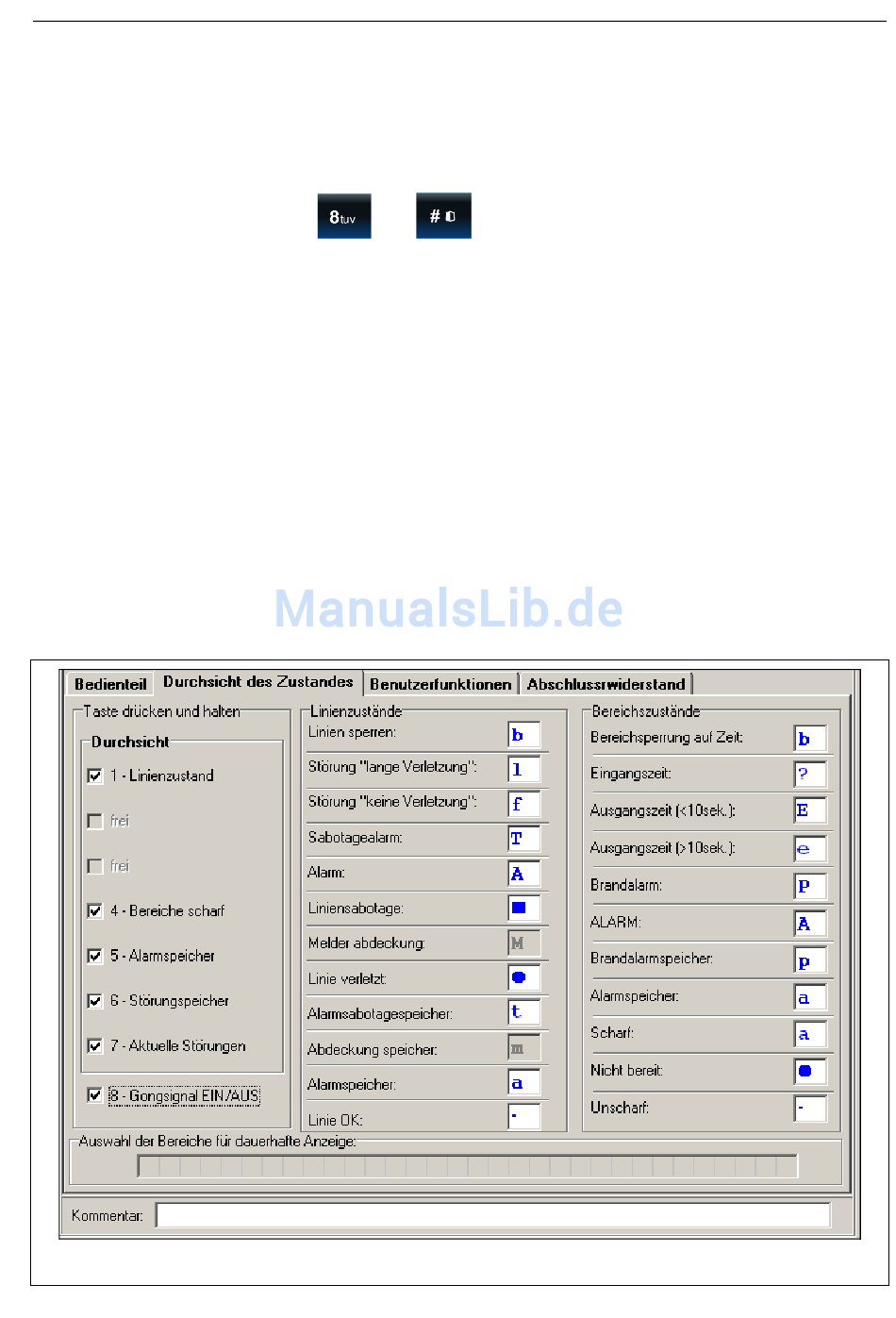

Abb. 7. Registerkarte „Durchsicht des Zustandes" im Programm D
INT-TSI
über das Tastaturfeld aktivieren. Zu diesem Zweck
TEUERUNG
und nacheinander (ohne Kennworteingabe).
