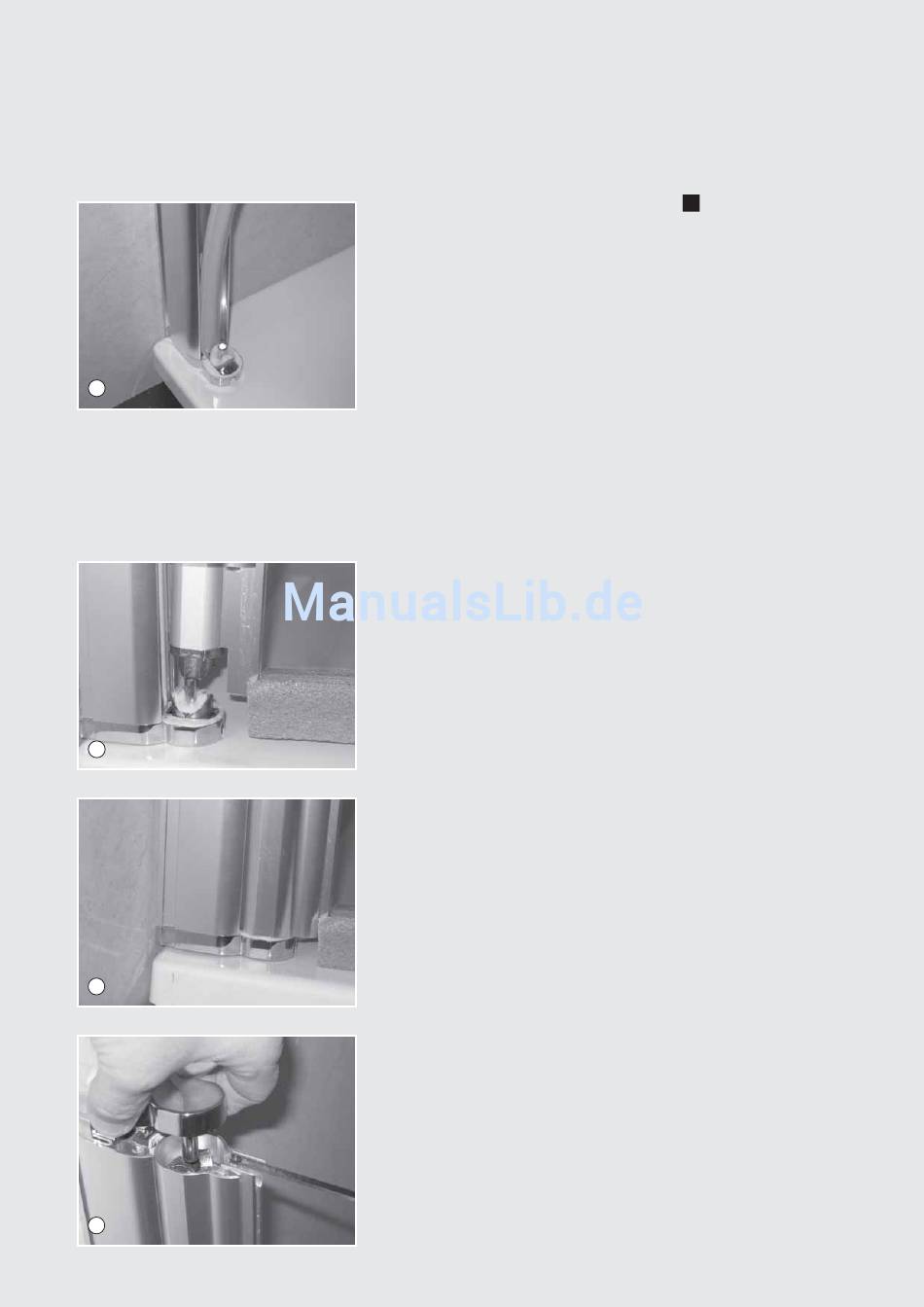

14. Die Gelenkdichtung ganz nach unten auf
die Gelenkplatte drücken und anschlie-
ßend auf der ganzen Länge vorsichtig in
den Pfosten eindrücken.
Achtung!
Der Kantenschutz auf den Scheiben darf erst
entfernt werden, wenn diese fest montiert
und ausgerichtet sind.
Scheiben dürfen nachträglich nicht mecha-
nisch bearbeitet werden.
15. Geraden Flügel auf den Drehzapfen der
unteren Gelenkplatte aufsetzen. Auf die
Bezeichnung der Flügel achten (oben,
außen links).
16. Das Außenprofil nach unten auf die
Gelenkplatte schieben.
17. Die obere Gelenkplatte aufstecken.
