Montageanleitung
Montageschritte

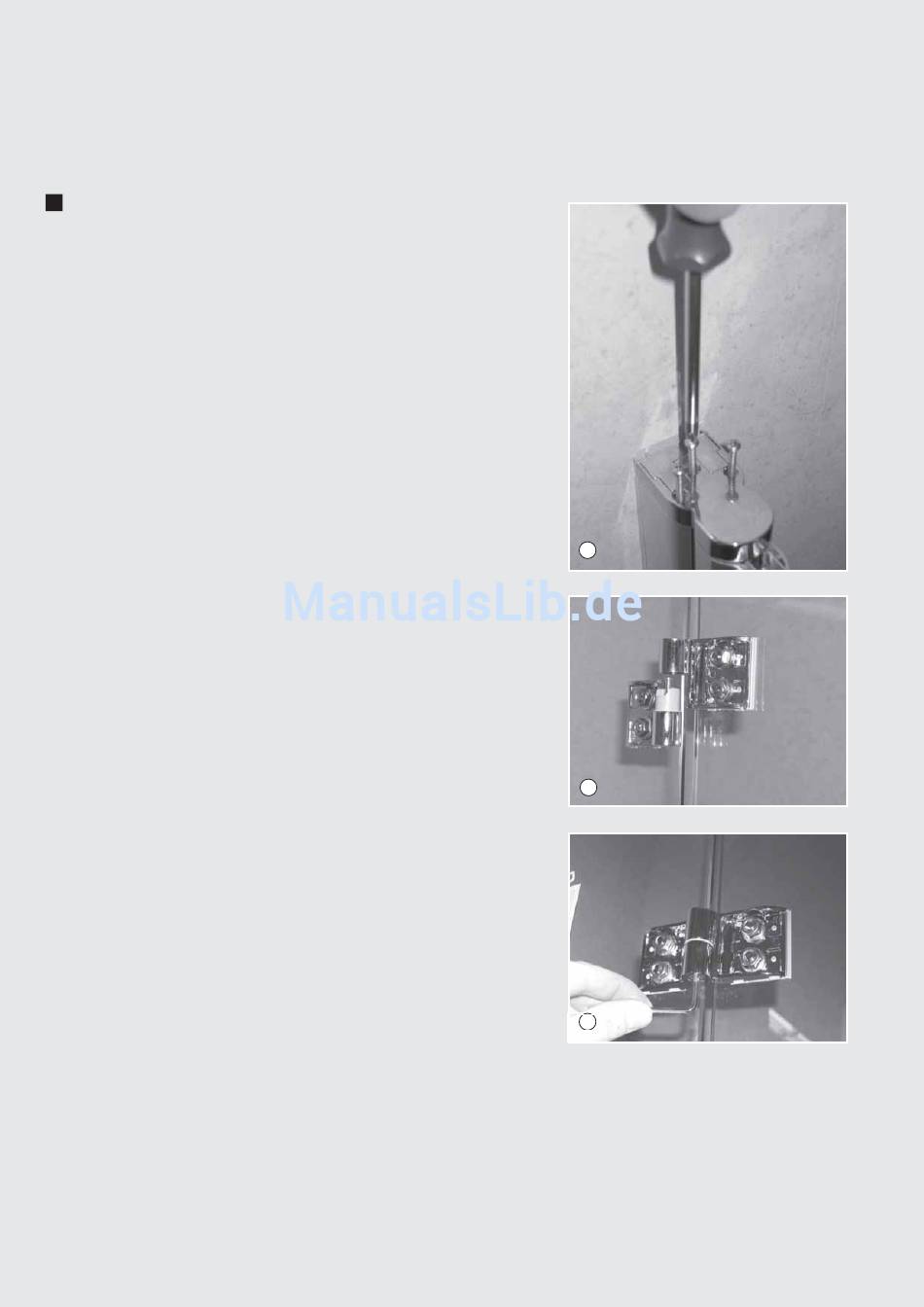

18. Mit 3 Linsenkopfschrauben 3,5 x 32 mm
befestigen.
19. Gebogenen Flügel einhängen.
20. Zum Einstellen der Tür Fixierschraube
leicht lösen. (nicht entfernen)
Bei loser Fixierschraube ist der Hubring im
Beschlag drehbar ohne das der Türflügel
anhebt.
Nach dem Ausrichten der Türen
Fixierschraube fest anziehen um den
Hubring in seiner Lage zu arretieren.
