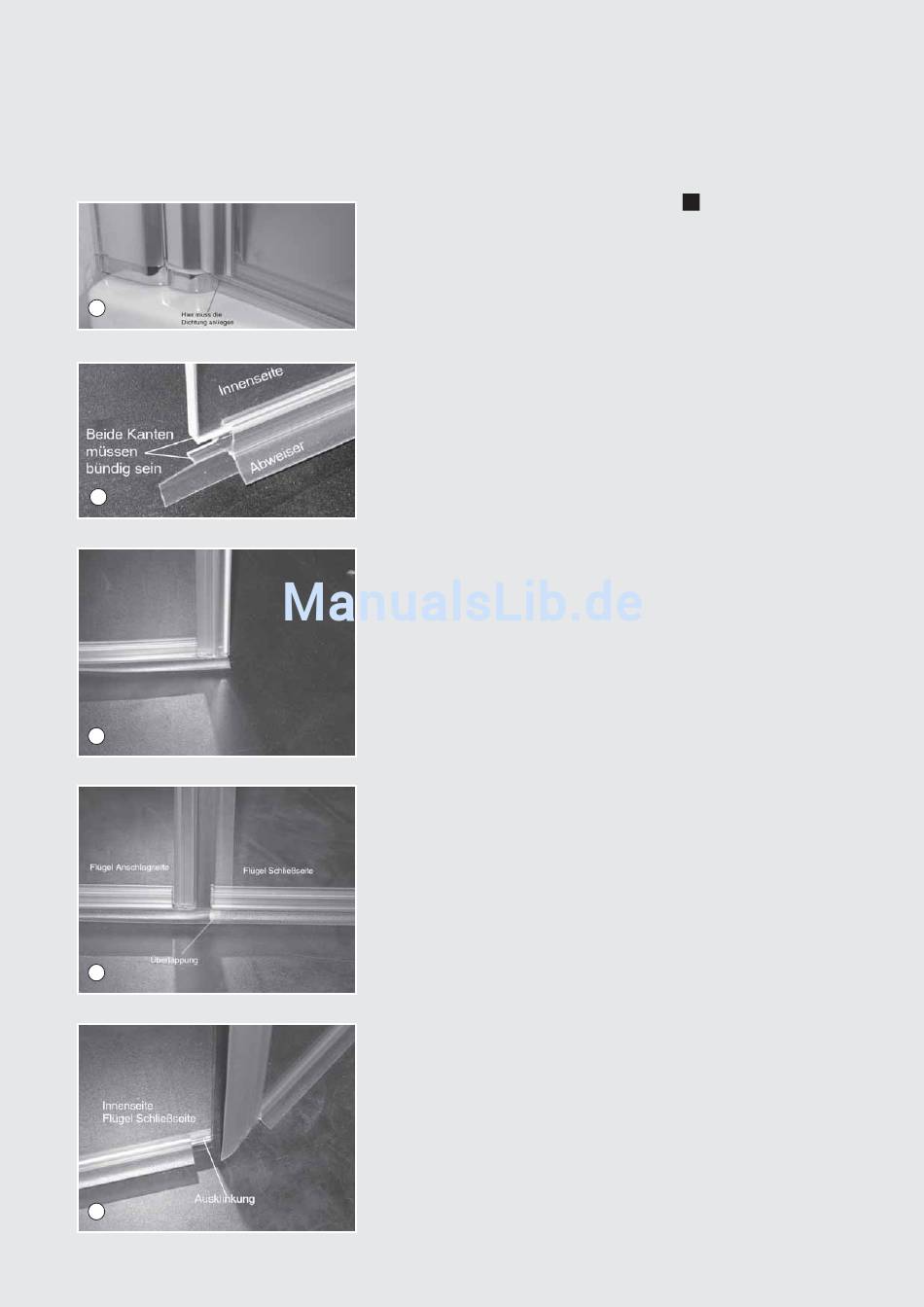

34. Beim Montieren der Wannendichtungen
an den Flügeln darauf achten, dass der
schräge Abweiser zur Innenseite zeigt.
Beim Zuschneiden der Länge am gera-
den Flügel muss diese hinten an der
Gelenkplatte anliegen.
35. Vorn muss die Ausklinkung mit der
Scheibenkante bündig abschließen.
36. Wannendichtung am gebogenen Flügel so
montieren, dass sie mit der Ausklinkung
vorn an der Türmagnetdichtung anliegt
und hinten mit der Scheibenkante bündig
abschließt. Anzeichnen und zuschneiden.
37. Die mittlere Dichtlippe der Wannendich-
tung vom geraden Flügel überlappt im
geschlossenen Zustand die des gebogenen
Flügels je nach Einstellung um ca. 5 mm.
38. Bei Bedarf kann an der Wannendichtung
vom gebogenen Flügel eine Ausklinkung
für die Dichtlippe der Spaltdichtung vor-
genommen werden. Spaltdichtung liegt
dann dichter am Flügel Schließseite an.
