Montageanleitung
Montageschritte

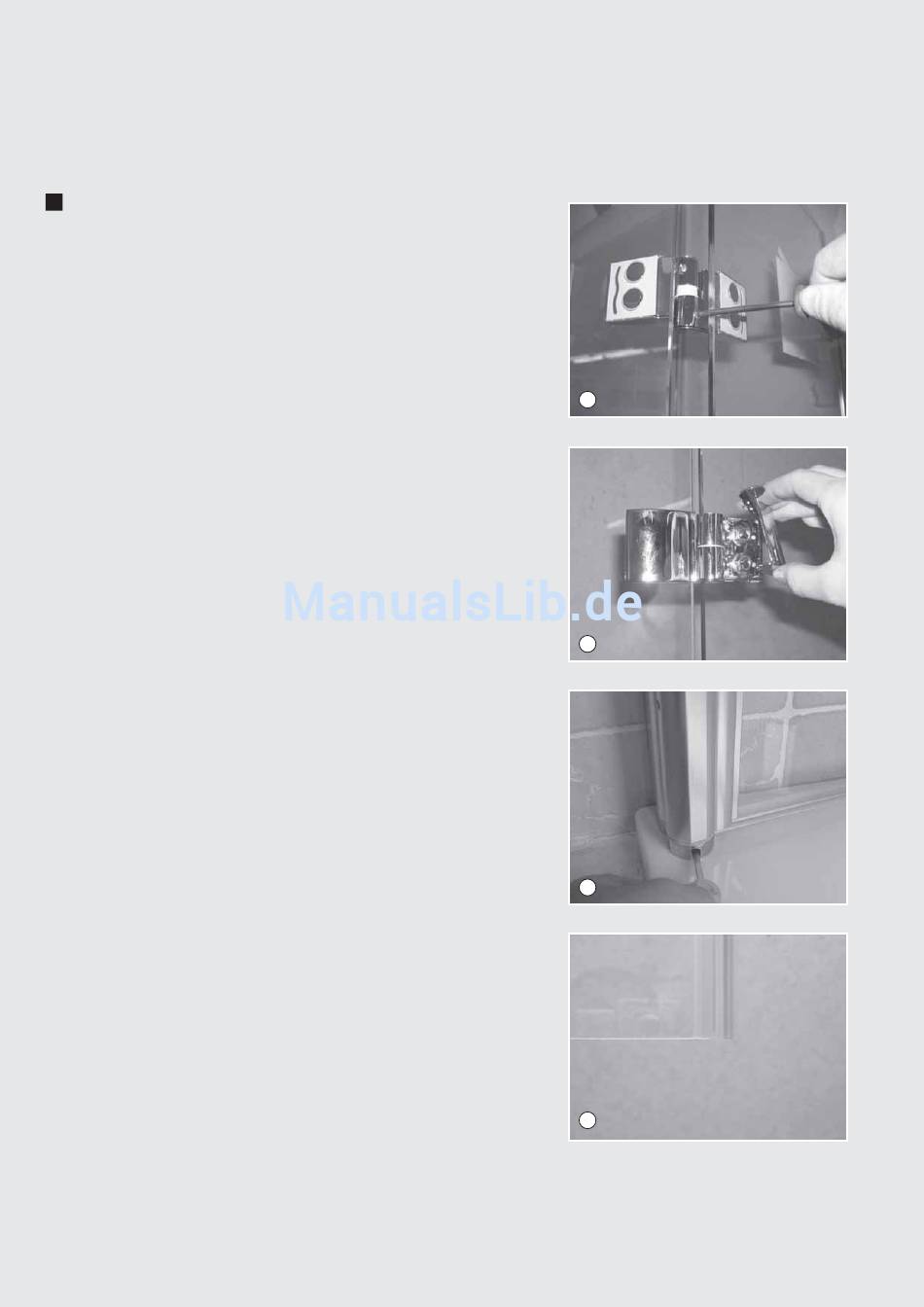

24. Nach korrekter Einstellung der Türflügel die
beiden Sicherungsschrauben M3 fest anzie-
hen. Die obere Schraube verhindert das
ungewollte Aushängen der Türflügel. Falls
die Türflügel nochmals ausgehängt werden
müssen, ist diese Schraube vorher zu lösen.
Die untere Schraube sichert zusätzlich die
Fixierschraube der Hubrings gegen Lösen.
Falls der Hubring neu justiert werden muss,
ist diese Schraube vorher zu lösen.
25. Beschlagabdeckungen montieren.
Dabei Zuordnung Links „L" und Rechts
„R" beachten. Vor Montage der
Beschlagabdeckungen nochmals alle
Befestigungsmuttern M8 mit einem
Drehmoment von 12 Nm anziehen.
26. Bei Bedarf kann der Türflügel abgesenkt
werden, Innensechskantschlüssel SW 3
verwenden. Auslieferungszustand ist ober-
ste Stellung. Anheben ist nur möglich,
wenn der Flügel demontiert ist.
27. Türmagnetdichtung auf gebogenen Flügel
mit Unterkante Scheibe bündig montie-
ren. Länge Oberkante Scheibe anzeichnen
und zuschneiden. Auf die Polarität der
Magnete achten, sie müssen sich gegen-
seitig anziehen.
