Lagler SINGLE Bedienungsanleitung Seite 4

SINGLE:
Einphasen-Wechselstrom-Motor
EUGEN LÄGLER GMBH
Industriegebiet Kappelrain
D-74363 Güglingen-Frauenzimmern
26
10

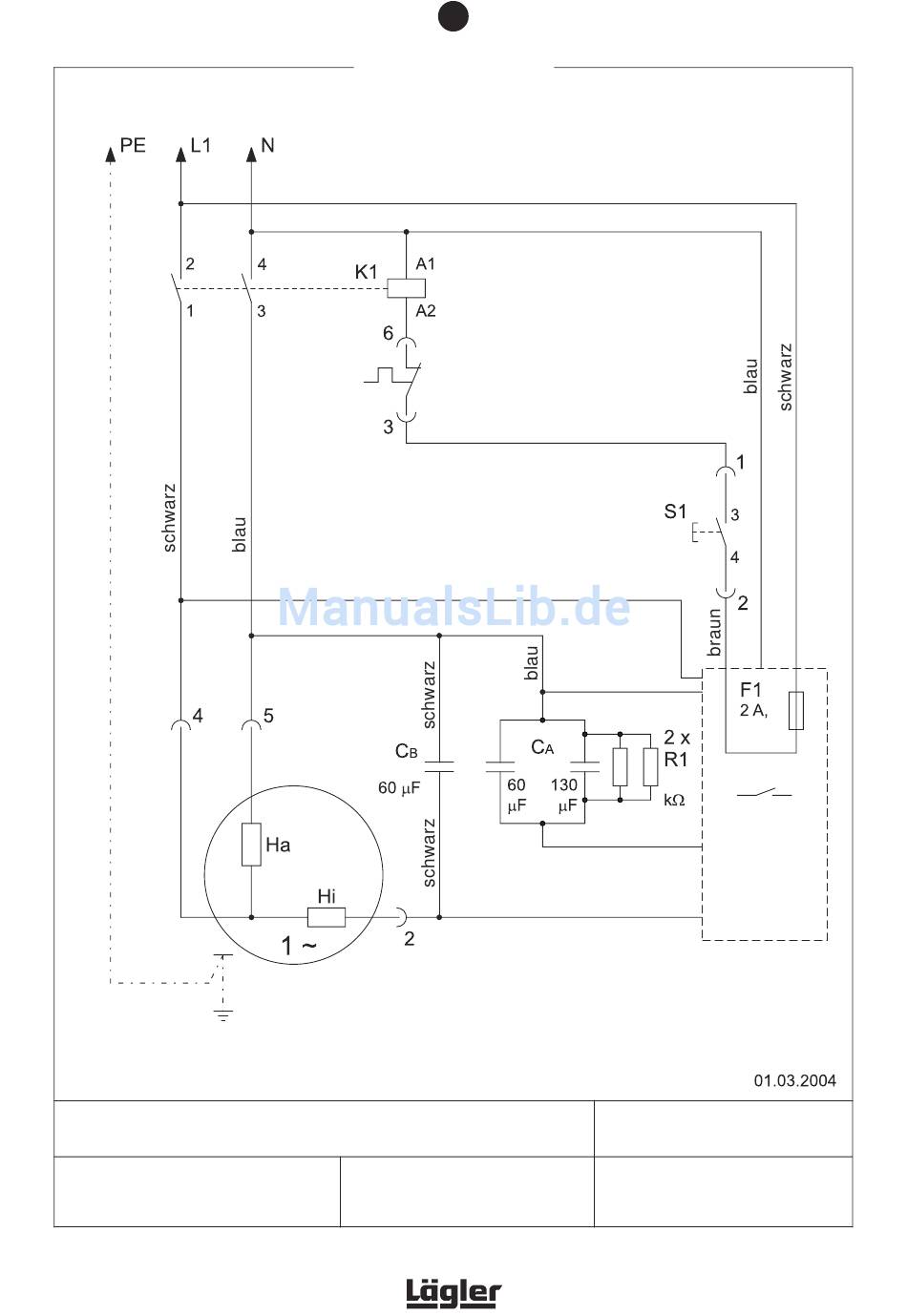

STROMLAUFPLAN
Temperatur-
schalter
(im Motor)
gelb
blau
M1
Motor 1,2 kW
110 V / 60 Hz
USA-Ausführung
Telefon: +49 - 7135 - 98 90 - 0
Fax: +49 - 7135 - 98 90 - 98
braun
EIN
violett
8,2
grau
rot
C = Anlaufkondensator
A
C = Betriebskondensator
B
Ha = Hauptwicklung
Hi = Hilfswicklung
1,2 kW / 110 V / 60 Hz
USA-Ausführung
E-Mail: info@laegler.com
Internet: http://www.laegler.com
träge
Anlauf-
Elektronik
