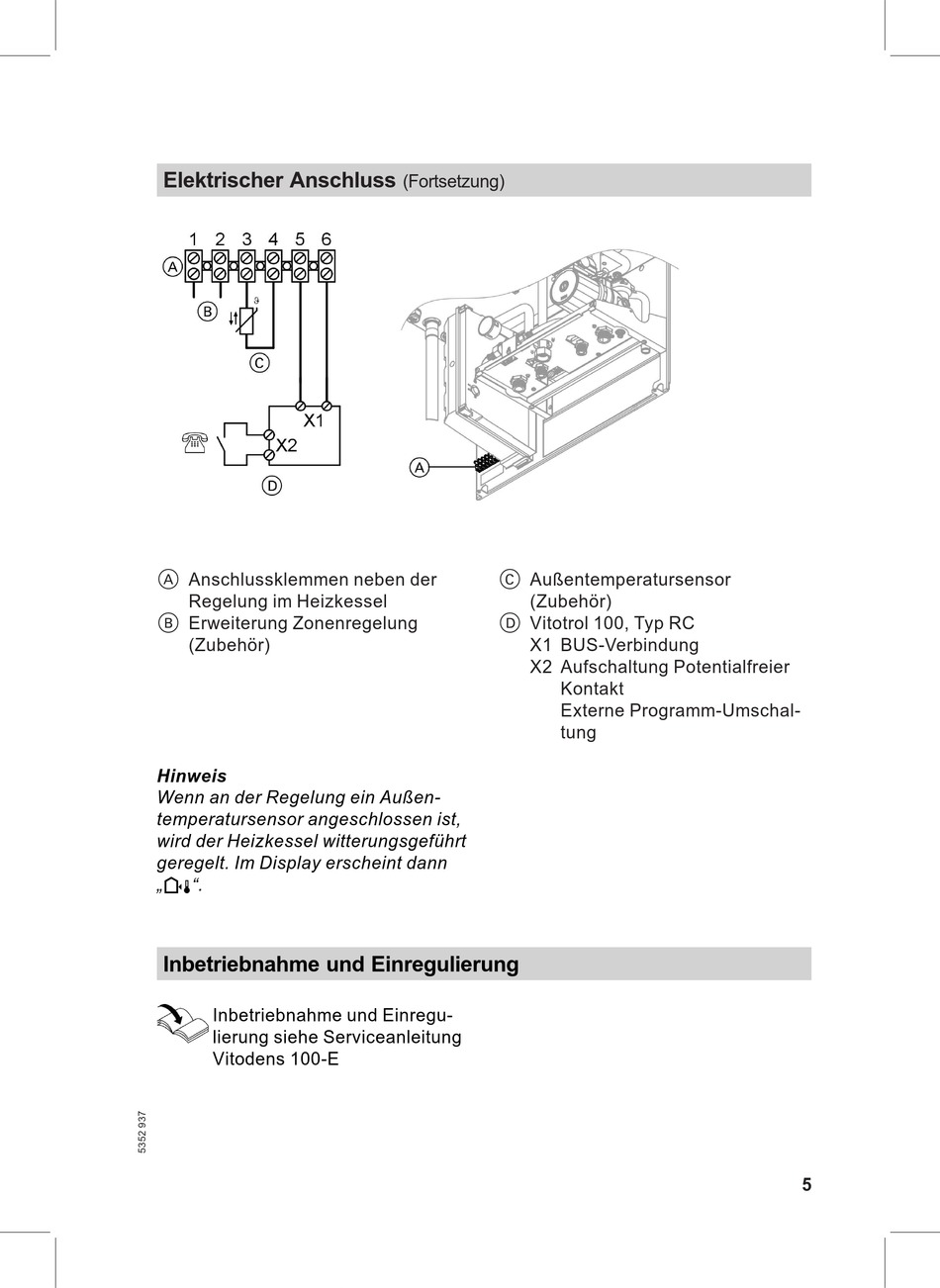

Viessmann Vitotrol 100 Typ RC Montageanleitung Seite 5

Elektrischer Anschluss
A Anschlussklemmen neben der
Regelung im Heizkessel
B Erweiterung Zonenregelung
(Zubehör)
Wenn an der Regelung ein Außen-
temperatursensor angeschlossen ist,
wird der Heizkessel witterungsgeführt
geregelt. Im Display erscheint dann
.
Inbetriebnahme und Einregulierung
Inbetriebnahme und Einregu-
lierung siehe Serviceanleitung
Vitodens 100-E
(Fortsetzung)
C Außentemperatursensor
(Zubehör)
D Vitotrol 100, Typ RC
X1 BUS-Verbindung
X2 Aufschaltung Potentialfreier
Kontakt
Externe Programm-Umschal-
tung
