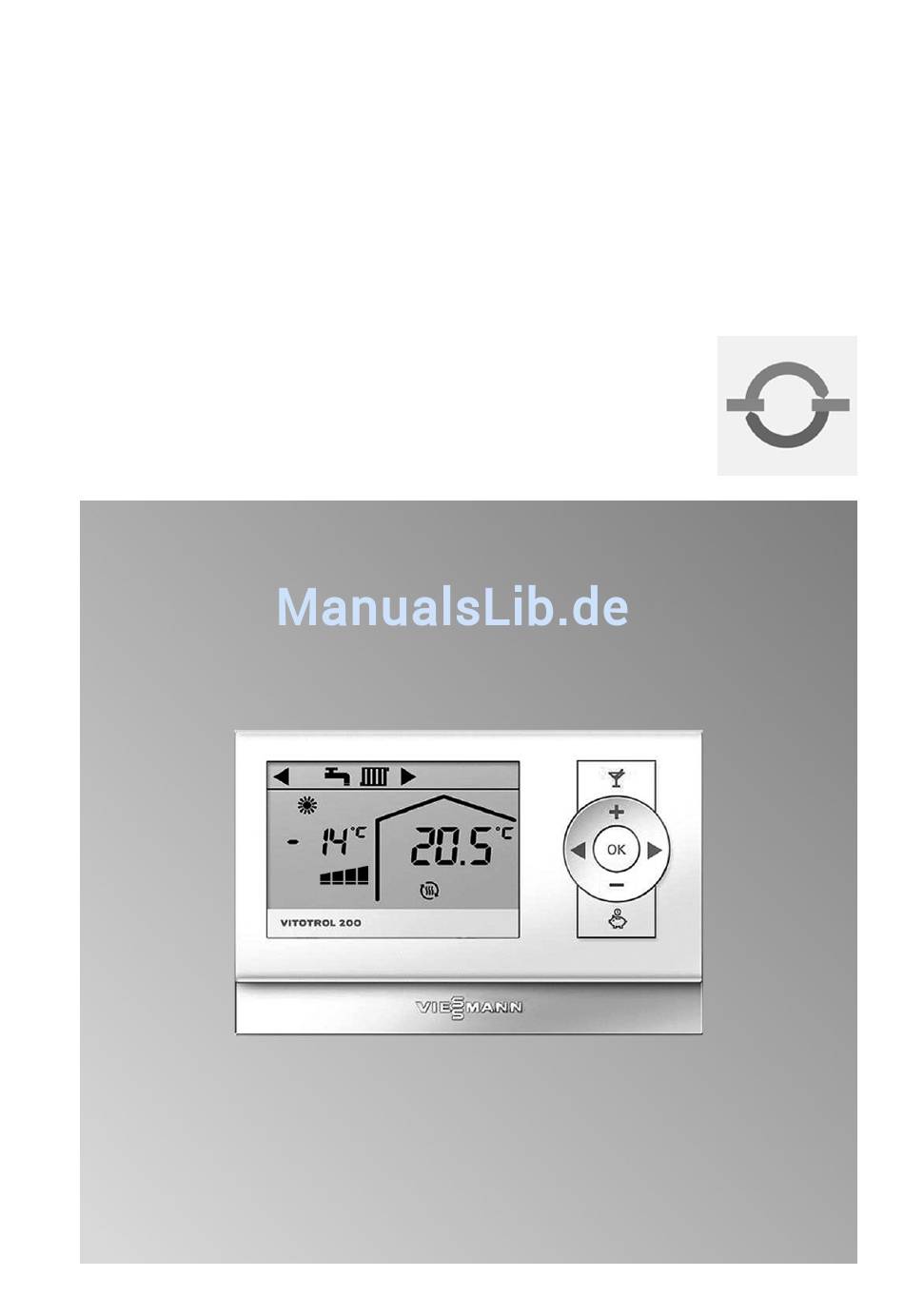

VIESMANN
Montage- und
Serviceanleitung
für die Fachkraft
Vitotrol 200 RF
Funkfernbedienung für einen Heizkreis
Gültigkeitshinweise siehe letzte Seite
VITOTROL 200 RF
Bitte aufbewahren!
5780 698
3/2011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOTROL 200 RF

Inhaltszusammenfassung für Viessmann VITOTROL 200 RF

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 200 RF Funkfernbedienung für einen Heizkreis Gültigkeitshinweise siehe letzte Seite VITOTROL 200 RF Bitte aufbewahren! 5780 698 3/2011...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden.
  • Seite 3 ■ Bei Brennstoff Gas den Gasabsperr- schränken. hahn schließen und gegen unbeab- Bei Austausch ausschließlich sichtigtes Öffnen sichern. Viessmann Originalteile oder von ■ Anlage spannungsfrei schalten (z.B. Viessmann freigegebene Ersatz- an der separaten Sicherung oder teile verwenden. einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Montageanleitung Montageablauf Verwendungshinweis................... Montageort......................Vitotrol 200 RF in Betrieb nehmen............... Sende- und Empfangsqualität am Montageort prüfen......... Wandmontagesockel anbauen................Fernbedienung ein- und ausbauen..............Heizkreiszuordnung nach der Inbetriebnahme ändern........10 Kontrast im Display ändern.................. 11 Serviceanleitung Störungsbehebung Störungsanzeige....................12 Technische Daten....................13...

  • Seite 5: Montageablauf

    Montageablauf Verwendungshinweis Die Vitotrol 200 RF kann nur in Verbin- Es können bis zu drei Vitotrol 200 RF dung mit der zugehörigen Funkbasis an gemeinsam an eine Funkbasis einer eine Vitotronic Regelung angeschlossen Vitotronic Regelung angemeldet wer- werden. den. Montageort Betrieb mit oder ohne Raumtemperaturaufschaltung ■...

  • Seite 6: Vitotrol 200 Rf In Betrieb Nehmen

    Regelung angeschlossen sein. ■ Die Regelung, an der die Funkbasis angeschlossen ist, muss eingeschal- tet sein. 1. Vitotrol 200 RF in der Nähe der Funk- basis platzieren. 2. Batterien (LR 6/AA, Lieferumfang) in die Fernbedienung einlegen. Der Konfigurationsassistent wird danach automatisch gestartet.
  • Seite 7 Montageablauf Vitotrol 200 RF in Betrieb nehmen (Fortsetzung) 3. Taste A an der Funkbasis drücken: ■ Betrieb ohne Funk-Repeater: 4 s lang. Grüne LED an der Funkbasis blinkt in langem Intervall. ■ Betrieb mit Funk-Repeater: 8 s lang. Grüne LED an der Funkbasis blinkt in kurzem Intervall.

  • Seite 8: Sende- Und Empfangsqualität Am Montageort Prüfen

    Die Segmente der Displayanzeige ■ Heizkreis 3 – „H 3“ rotieren (max. 5 min lang). Sende- und Empfangsqualität am Montageort prüfen 1. Vitotrol 200 RF am endgültigen Mon- 4. Bei unzureichender Sende- und tageort platzieren. Empfangsqualität entweder einen anderen Montageort wählen und die 2.

  • Seite 9: Wandmontagesockel Anbauen

    Montageablauf Wandmontagesockel anbauen Fernbedienung ein- und ausbauen Einbau...

  • Seite 10: Heizkreiszuordnung Nach Der Inbetriebnahme Ändern

    Montageablauf Fernbedienung ein- und ausbauen (Fortsetzung) Ausbau Heizkreiszuordnung nach der Inbetriebnahme ändern 1. Tasten Einstellungen an der Vitotronic Rege- an der Fernbedie- lung: nung ca. 4 s gleichzeitig drücken. Codieradresse „A0“ für für diesen Heiz- kreis an der Regelung auf den Wert 0 2.

  • Seite 11: Kontrast Im Display Ändern

    Montageablauf Kontrast im Display ändern 1. Tasten an der Fernbedie- nung ca. 4 s gleichzeitig drücken. 2. Mit / „C4“ auswählen. 3. Mit +/- den Kontrast ändern. Im Auslieferungszustand ist ein Mit- telwert (3) eingestellt. 4. OK zur Bestätigung.

  • Seite 12: Störungsbehebung

    Störungsbehebung Störungsanzeige Bei einer Störung blinkt im Display das Symbol Störungsursache und -behebung siehe Montage- und Servicean- leitung der jeweiligen Regelung. Falls „_ _ _ _ “ und im Display erschei- nen, ist die Funkverbindung unterbro- chen oder noch nicht aufgebaut. Zur Störungsbehebung Komponenten abmelden und neu anmelden.

  • Seite 13: Technische Daten

    Technische Daten Technische Daten Stromversorgung 2 Batterien LR 6/AA/Mig- 3 V–, 2600 mAh Lebensdauer Batterien ca. 2 Jahre Funkfrequenz 868,3 MHz Schutzklasse Schutzart IP 30 Zulässige Umgebungstemperatur ■ bei Betrieb 0 bis +40 °C −20 bis +65 °C ■ bei Lagerung und Transport Einstellbereich der Raum-Solltemperatur...

  • Seite 14: Einzelteilliste

    Einzelteilliste Einzelteilliste Hinweis für Ersatzbestellungen Einzelteile ohne Abbildung Best.-Nr. 7441652 sowie die Positions- 080 Montage- und Serviceanleitung nummer des Einzelteils (aus der Einzel- 081 Bedienungsanleitung teilliste) angeben. Handelsübliche Teile sind im örtlichen Fachhandel erhältlich. Einzelteile 017 Wandmontagesockel 018 Bedienteil...

  • Seite 16: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7441652 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
