Viessmann Vitotrol 200A Bedienungsanleitung
Fernbedienung für einen heizkreis
Vorschau ausblenden
Andere Handbücher für Vitotrol 200A:
- Montageanleitung und bedienungsanleitung (16 Seiten) ,
- Montageanleitung und serviceanleitung (16 Seiten)
Verwandte Anleitungen für Viessmann Vitotrol 200A
Inhaltszusammenfassung für Viessmann Vitotrol 200A

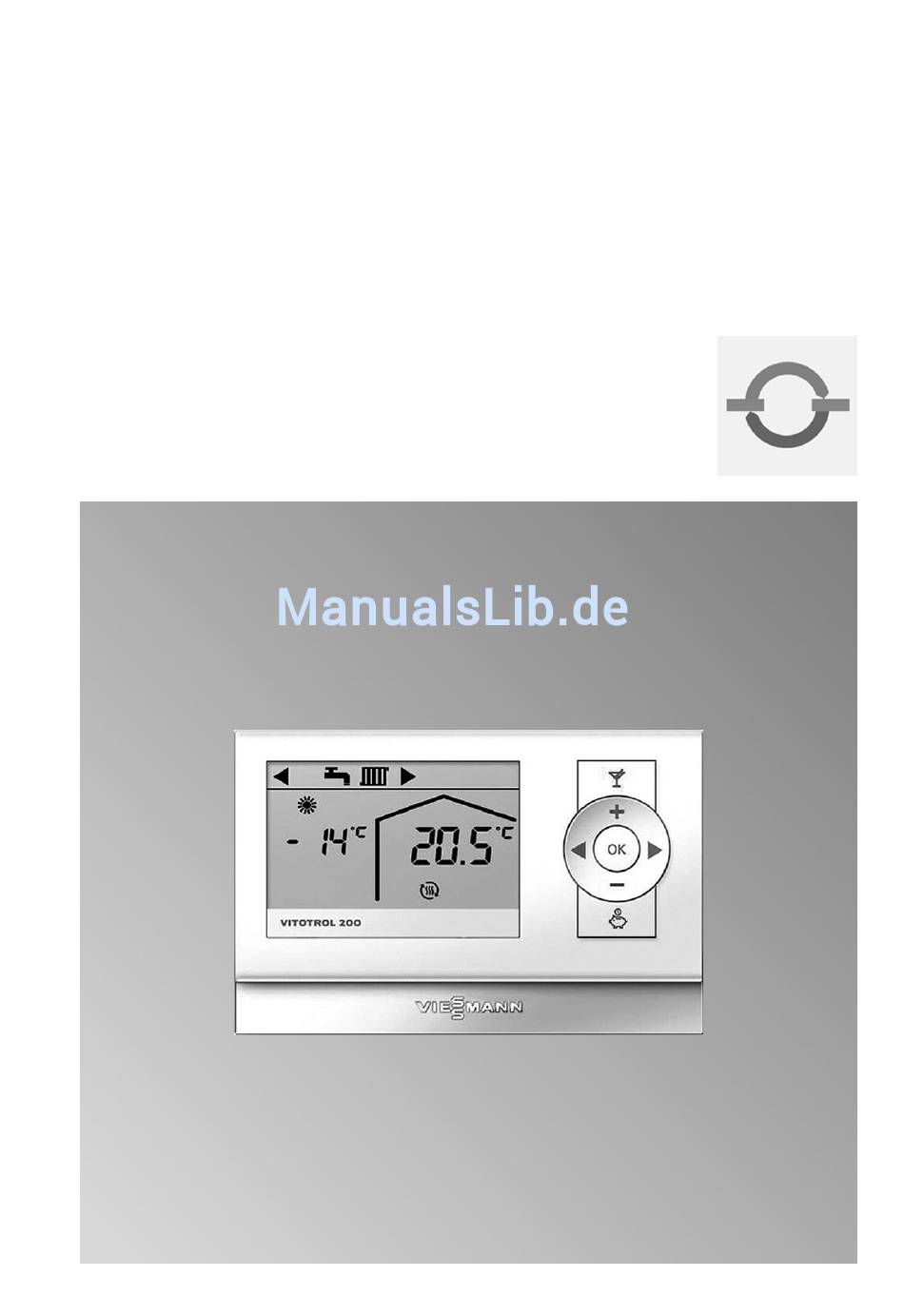

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Fernbedienung für einen Heizkreis VITOTROL 200A Bitte aufbewahren! 5443 649 10/2010...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Unsachgemäß durchgeführte Gefahr Arbeiten an der Heizungsanlage Dieses Zeichen warnt vor Perso- können zu lebensbedrohenden nenschäden. Unfällen führen.
-
Seite 3: Für Ihre Sicherheit
Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Verhalten bei Abgasgeruch Bedingungen an den Heizungsraum Gefahr Achtung Abgase können zu lebensbedro- Unzulässige Umgebungsbedin- henden Vergiftungen führen. gungen können Schäden an der ■ Heizungsanlage abschalten. Heizungsanlage verursachen ■ Aufstellort belüften. und einen sicheren Betrieb ■... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Erstinbetriebnahme....................Fachbegriffe......................Tipps zum Energiesparen..................Über die Bedienung Bedienhinweise....................Bedienelemente....................Raumbeheizung Erforderliche Einstellungen.................. Raumtemperatur für normalen Heizbetrieb einstellen.......... Betriebsprogramm einstellen................Komfort- und Energiesparfunktionen.............. 10 Was ist zu tun? Räume zu kalt...................... 12 Räume zu warm....................12 Kein warmes Wasser................... -
Seite 5: Zuerst Informieren
Zuerst informieren Erstinbetriebnahme Ihre Fernbedienung ist an der Vitotronic- D.h. die Räume, die Sie mit Ihrer Fern- Regelung des Heizkessels angeschlos- bedienung bedienen, werden entspre- sen. Die Erstinbetriebnahme und Anpas- chend dem Zeitprogramm, welches an sung der Vitotronic-Regelung an die ört- der Vitotronic-Regelung eingestellt ist, lichen und baulichen Gegebenheiten abwechselnd mit normaler und reduzier-... -
Seite 6: Tipps Zum Energiesparen
Zuerst informieren Tipps zum Energiesparen Nutzen Sie die Einstellmöglichkeiten der Fernbedienung: ■ Überheizen Sie Ihre Räume nicht, jedes Grad Raumtemperatur weniger spart bis zu 6% Heizkosten. Stellen Sie Ihre Raumtemperatur nicht höher als 20 °C (siehe Seite). ■ Wählen Sie das Betriebsprogramm, welches Ihre momentane Anforderung erfüllt: –... -
Seite 7: Über Die Bedienung
Über die Bedienung Bedienhinweise Mit der Fernbedienung Vitotrol 200A Alle Einstellungen werden von der können Sie folgende Einstellungen vom Vitotrol 200A zur Vitotronic-Regelung Wohnraum aus vornehmen: und umgekehrt übertragen. Für Ihren ■ Normale Raumtemperatur Heizkreis gelten immer die zeitlich ■ Betriebsprogramm zuletzt vorgenommenen Einstellun- gen. - Seite 8 Über die Bedienung Bedienelemente (Fortsetzung) A Kopfzeile (Anzeige Betriebspro- C Aktuelle Raumtemperatur (Raum- gramm) temperatur-Istwert) B Aktuelle Außentemperatur Symbole im Display Die Symbole erscheinen nicht ständig, In Verbindung mit Solaranlage: sondern abhängig von der Anlagenaus- Solarkreispumpe läuft führung und vom Betriebszustand. Bei Einstellung des Raumtempera- tur-Sollwerts Betriebsprogramm (Anzeige in der Kopf-...
-
Seite 9: Raumbeheizung
Raumbeheizung Erforderliche Einstellungen Falls Sie Raumbeheizung wünschen, Einstellungen siehe folgende Kapitel. überprüfen Sie folgende Punkte: ■ Haben Sie die gewünschte Raumtem- peratur (Raumtemperatur-Sollwert) eingestellt? ■ Haben Sie das richtige Betriebspro- gramm eingestellt? Raumtemperatur für normalen Heizbetrieb einstellen Werkseitige Einstellung: 20 °C 2. -
Seite 10: Komfort- Und Energiesparfunktionen
Komfort- und Energiesparfunktionen Komfort- und Energiesparfunktionen Komfortfunktion wählen Mit dieser Funktion können Sie die Komfortfunktion beenden Raumtemperatur für einige Stunden ändern, z.B. falls Gäste abends länger ■ Drücken Sie die Taste . bleiben. Das Warmwasser wird in dieser oder Funktion auf die an der Vitotronic-Rege- ■... - Seite 11 Komfort- und Energiesparfunktionen Komfort- und Energiesparfunktionen (Fortsetzung) Drücken Sie die Taste . Sparbetrieb beenden ■ Drücken Sie die Taste . oder ■ Automatisch beim Umschalten auf reduzierten Heizbetrieb entsprechend dem an der Vitotronic-Regelung ein- gestelltem Zeitprogramm.
-
Seite 12: Was Ist Zu Tun? Räume Zu Kalt
Was ist zu tun? Räume zu kalt Ursache Behebung Fernbedienung ist falsch eingestellt. Prüfen und korrigieren Sie ggf. die Ein- stellungen: ■ muss eingestellt sein (siehe Seite 9). ■ Raumtemperatur-Sollwert (siehe Seite 9). Brennstoff fehlt. Bei Öl/Flüssiggas: Prüfen Sie den Brennstoffvorrat und bestellen Sie ggf. -
Seite 13: Kein Warmes Wasser
Was ist zu tun? Kein warmes Wasser Ursache Behebung Fernbedienung ist falsch eingestellt. Prüfen Sie, ob die Warmwasserbereitung freigegeben ist. oder muss eingestellt sein (siehe Seite 9). Brennstoff fehlt. Bei Öl/Flüssiggas: Prüfen Sie den Brennstoffvorrat und bestellen Sie ggf. nach. Bei Erdgas: Öffnen Sie den Gasabsperrhahn. -
Seite 14: Anhang Begriffserklärungen
Anhang Begriffserklärungen Absenkbetrieb (reduzierter Heizbe- Heizkreis trieb) Ein Heizkreis ist ein geschlossener Siehe „Reduzierter Heizbetrieb“. Kreislauf zwischen Heizkessel und Heiz- körpern, in dem das Heizungswasser Betriebsprogramm fließt. In einer Heizungsanlage können meh- Mit dem Betriebsprogramm legen Sie rere Heizkreise vorhanden sein. Z.B. ein fest, ob Sie Ihre Räume beheizen und Heizkreis für die von Ihnen bewohnten Trinkwasser erwärmen oder nur Trink-... - Seite 15 Anhang Begriffserklärungen (Fortsetzung) Normaler Heizbetrieb Die Solarkreispumpe befördert das abgekühlte Wärmeträgermedium aus Für die Zeiträume, in denen Sie tagsüber dem Wärmetauscher des Warmwasser- zu Hause sind, beheizen Sie Ihre Räume Speichers in die Kollektoren. im normalen Heizbetrieb. Die Zeiträume legen Sie mit dem Zeitprogramm für die Solltemperatur Raumbeheizung an der Vitotronic-Rege- lung fest.
-
Seite 16: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abschaltbetrieb........14 Isttemperatur........14 Absenkbetrieb......14, 15 Anzeigeelemente.........8 Ausschalten Komfortfunktion, Partybetrieb....10 ■ Komfortfunktion......10 ■ Sparbetrieb........11 Mischer..........14 Bedieneinheit........7 Bedienelemente........7 Nachtabsenkung........14 Bedienhinweise........7 Nachtbetrieb........14 Bedienvorgang........7 Normaler Heizbetrieb......15 Begriffserklärungen......5, 14 Betriebsprogramm......14 Betriebsprogramm einstellen....9 Partybetrieb Betriebsstatus........14 ■ aktivieren........10 ■ beenden..........10 Pumpe Einschalten ■ Heizkreis.........14 ■ Energiesparfunktion......10 ■... - Seite 17 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Stromausfall.........5 Symbole im Display......8 Voreinstellung ab Werk......5 Tagbetrieb..........15 Wasser zu kalt........13 Temperatur Werkseinstellung........5 ■ Ist-Temperatur........14 Winterbetrieb........9, 14 ■ Soll-Temperatur......15...
-
Seite 20: Gültigkeitshinweis
Gültig für Vitotrol 200A, Best.-Nr. 7438 363. Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsan- lage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Internet. Viessmann Werke GmbH&Co KG D-35107 Allendorf...
