Bauanleitung 103.048
Motorboot „Regina"
18

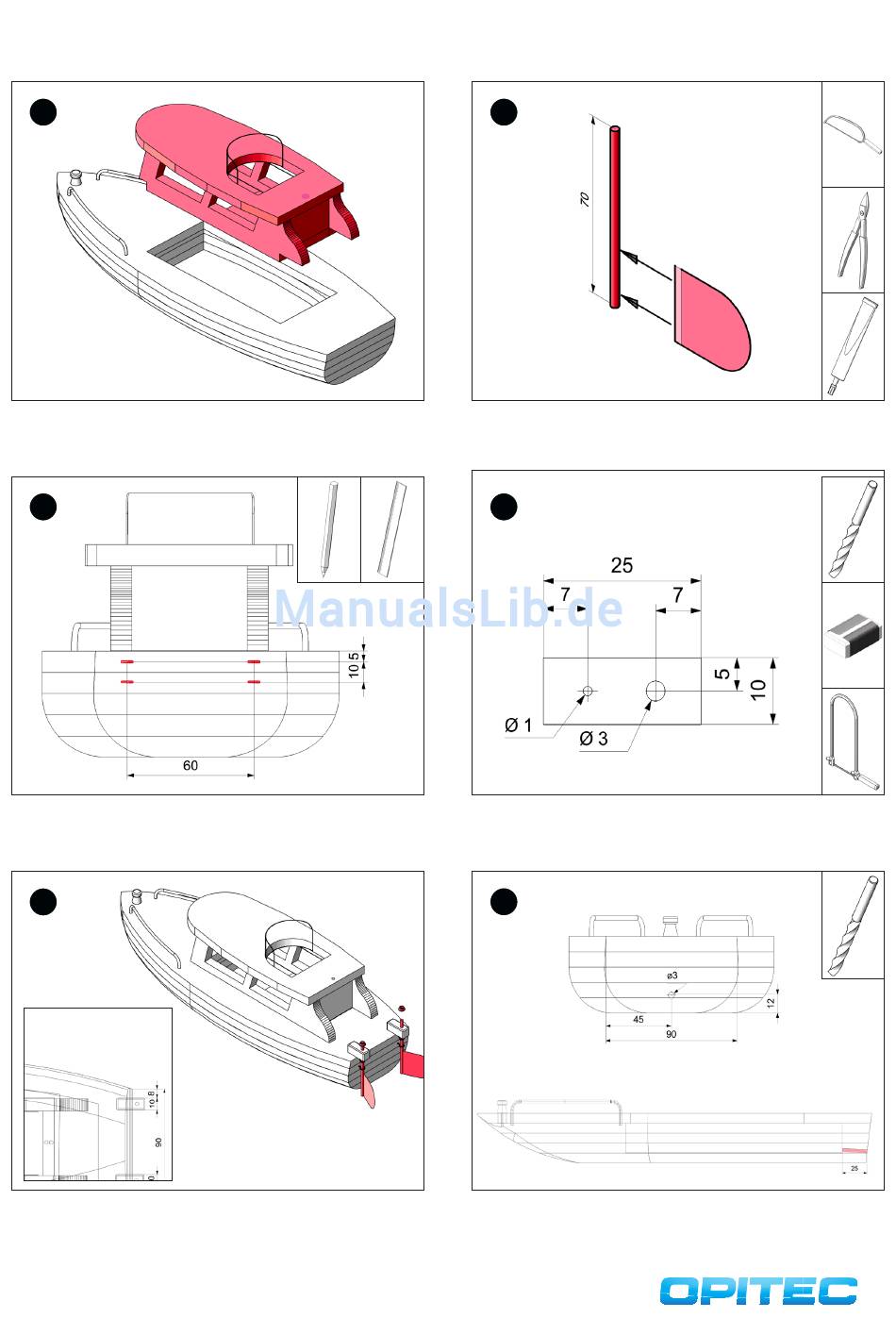

Den fertigen Aufbau wie abgebildet auf den Rumpf aufsetzen.
20
Position für die Ringschrauben (8) nach Bemaßung markieren und die
Ringschrauben eindrehen.
22
Die fertigen Ruder wie oben gezeigt von unten durch die Ringschrau-
ben (7) einstecken Die Hebel jeweils auf die Achse stecken und ausge-
mittelt anleimen. Distanzscheiben von oben auf die Achsen stecken.
5
19
Das Ruder von der Schablone (Seite 13) auf das Weissblech (5) übertra-
gen. Anschließend mit der Blechschere ausschneiden. Von den beiden
übrigen Schweissdrahtstücken jeweils ein Teil (70mm) ablängen. Das
Ruder wie abgebildet mit Sekundenkleber an die Achse kleben.
21
Die beiden Hebel auf den Sperrholzresten (1b) nach Bemaßung (siehe
oben) aufzeichnen und durchbohren. Dann mit der Laugsäge aussägen
und Sägeschnitte säubern.
23
Soll der Antriebsbausatz für Motorboote (103.059) eingebaut werden
muss am Heck des Bootes eine Bohrung ø3mm durchgebohrt werden.
Siehe Bemaßung! (Aufbau s. S. 5-6)
ø1
ø3
ø3
