Bauanleitung103.048
Motorboot „Regina"
6
1b

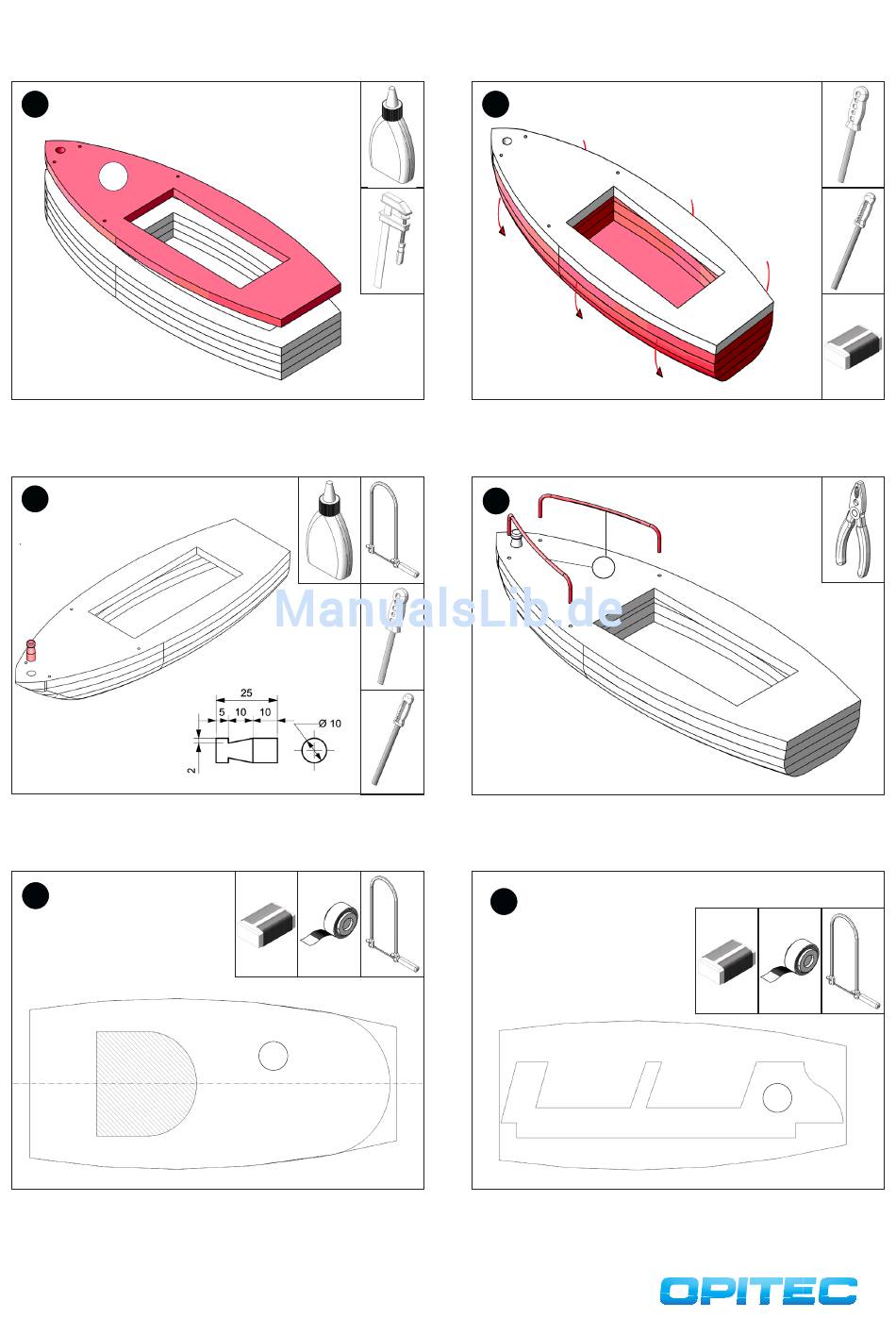

Teil 1c abschließend auf Teil (1b)-Ebene 4 aufleimen. Alle 5 Ebenen mit
Schraubzwingen fixieren bis der Leim getrocknet ist.
8
Aus dem Rundstab (2) nach Zeichnung den Tauhalter herstellen. Hierzu
nach Zeichnung an einem Ende das 10mm Mittelstück ca. 30° mit der
Holzraspel anschrägen und mit der Feile säubern. Anschließend auf
25mm kürzen und in die 10mm-Bohrung ins Deck leimen.
10
Die Schablone für das Dach (D) (Seite 13) auf ein Ausschnittstück aus
Teil (1c) übertragen und aussägen. Sägeschnitte säubern.
3
D
7
Den Rumpf mit der Raspel, Werkstattfeile und Schleifpapier an der
Unterseite sauber zu einem Bootsrumpf gestalten.
9
3
Von jedem Schweissdraht (3) 150mm ablängen und nach Biegeschab-
lone (Seite9.) biegen. Anschließend wie abgebildet in den vorgesehe-
nen Bohrungen im Deck einstecken.
11
2x
Die Schablone für die Seitenteile (C) (Seite11) auf die zwei übrigen
Ausschnittstücke aus Teil (1c) übertragen und ebenfalls aussägen und
Sägeschnitte säubern.
C
