EX-
EX
-
41051
41051
EX
-
41051
JUMPER EINSTELLUNG & ANSCHLÜSSE:
DB9M:
Seriell 9 Pin D-SUB Stecker (S1):
Pin
Signal
Pin
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
HARDWARE INSTALLATION :
Wenn Sie die Karte installieren, beachten Sie bitte die folgenden Hinweise. Da es grosse
Unterschiede bei Computern gibt, können wir Ihnen nur eine generelle Anleitung zum
Einbau geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie einen freien Steckplatz und entfernen sie das Slotblech, stecken Sie die
Karte vorsichtig in den ausgewählten Steckplatz ein. Stellen sie sicher das es sich um
den richtigen Steckplatz handelt! (siehe Kompatibilität unter technische Daten)
4.
Beachten Sie, das die Karte korrekt eingesteckt wird und das kein Kurzschluss ent-
steht. Wenden sie keine Gewalt an um die Karte einzustecken!
5.
Danach befestigen Sie die Karte bitte mit einer Schraube am Gehäuse.
6.
Jetzt können das Computergehäuse mit den Schrauben wieder schliessen.
TREIBER INSTALLATION :
Windows 9x/ME/2000/XP & Vista:
Windows erkennt beim Start einen neuen PCI Controller und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\NETMOS\98XX" und dann das Verzeichnis ihres Betriebssystems
WIN98
WIN98
WINME
WIN2000
WINXP
Vista64 in das jeweilige Feld für die Quelle/Pfad ein und klicken sie auf >weiter<.
Windows sucht nun nach den Treibern in dem angegebenen Verzeichnis. Folgen sie
den Anweisungen des Hardwareassistenten und beenden sie die Installation. Sollte
Windows noch weitere neue Hardware erkennen wiederholen sie die oben angegebe-
nen Schritte. Wichtig! Starten Sie Windows in jedem Fall nach der Installation neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start< >Ausführen< geben sie compmgmt.msc ein und klicken sie
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter Anschlüsse
(COM und LPT) einen neuen PCI Ports z.B. (COM3) sehen. Wenn Sie diese oder
ähnliche Einträge sehen, ist die Karte korrekt installiert.
ÄNDERN DER PORT NUMMER:
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!
Windows Server 2000/2003:
Windows erkennt beim Start einen neuen PCI Controller und öffnet automatisch den
Windows Hardwareassistenten. Wählen sie die manuelle Installation aus und legen Sie
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:). Geben sie nun den Pfad
"D:\IO\NETMOS\98XX" und dann das Verzeichnis ihres Betriebssystems für Server
2000:
WIN2000 und für Server 2003: WINXP oder WINXP_64 in das jeweilige
Feld für die Quelle/Pfad ein und klicken sie auf >weiter<. Windows sucht nun nach den
Treibern in dem angegebenen Verzeichnis. Folgen sie den Anweisungen des Hard-
wareassistenten und beenden sie die Installation. Sollte Windows noch weitere neue
Hardware erkennen wiederholen sie die oben angegebenen Schritte. Wichtig! Starten
Sie Windows in jedem Fall nach der Installation neu.
2
Deutsch
Deutsch
EX-
EX
-
41051
41051
Deutsch
EX
-
41051
TREIBER INSTALLATION :
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf Start<>Ausführen< geben sie compmgmt.msc ein und klicken sie
Signal
Pin
Signal
auf >OK<. Wählen sie nun >GeräteManager<. Dort müssten Sie unter Anschlüsse
(COM und LPT) einen neuen PCI Ports z.B. (Com3) sehen. Wenn Sie diese oder
DTR
7
RTS
ähnliche Einträge sehen, ist die Karte korrekt installiert.
8
CTS
ÄNDERN DER PORT NUMMER:
DSR
9
RI
Hier können sie die Ports ändern, klicken sie z.B. auf >COM3< >Anschlusseinstellung<
und >Erweitert<. Sie können dann zwischen COM3 und 256 wählen!
Windows NT 4.0:
Starten Sie Windows NT 4.0 und legen Sie die Treiber CD in Ihr CD-ROM Laufwerk
(z.B. Laufwerk D:) und klicken auf >Start< >Ausführen< und geben Sie
D:\IO\NETMOS\98XX\WinNTMultiIODrivers.exe" ein. Windows NT 4.0 startet das
Setup Programm und installiert den Treiber. Starten Sie Windows NT danach neu.
ÜBERPRÜFEN DER INSTALLIERTEN TREIBER:
Klicken Sie auf >Start< >Programme< >Verwaltung(Allgemein)< >Windows NT-
Diagnose< danach klicken Sie auf >Ressourcen< >IRQ<. Hier werden Sie zwei Einträge
>5
NmSer 0 PCI< finden. Für den Parallel Port wird kein IRQ ausgewiesen. Der IRQ
kann sich je nach Systemkonfiguration ändern. Klicken Sie jetzt auf >I/O-Port<. Hier
müssten Sie folgenden neuen Einträge finden: E400-E406 NmSer 0 PCI und D800-
D806 NmSer 0 PCI für die Seriellen Ports und DC00-DC06 NmPar 0 PCI für den
Parallelen Port. Die I/O Adresse kann sich je nach Systemkonfiguration ändern. Sollten
Sie diese Einträge finden, ist die Karte korrekt installiert.
LINUX:
Es gibt für diese Karte keine Linux Treiber, sie wird allerdings unter den meisten Linux
Versionen unterstützt. Da sich die einzelnen Distributionen und Kernelversionen sehr
von einander unterscheiden können wir ihnen leider hier keine Installationsanweisung
geben. Bitte halten sie sich an die Installationsanweisung für Standard IO Ports ihrer
Linux Version, und an die allgemeinen Hinweise im Linux Verzeichnis auf der Treiber
CD. In einigen Versionen wird die Karte automatisch beim Start Installiert.
MS-DOS:
WIN95
Kopieren Sie das File von der CD (z.B. D:\IO\NETMOS\98XX\ DOS\NmDosln.exe) auf
WINXP_64
Vista32
oder
Ihre Festplatte. Ergänzen Sie die AUTOEXEC.BAT mit folgender Zeile:
NmDosln -a -r
Beim hochfahren des Betriebssystem DOS wird nun die EX-41051 als COM3 eingetragen.
Der IRQ wird vom System-BIOS vergeben und kann nicht verändert werden.
Deutsch
Deutsch
Deutsch
S1
The EX-41051 is a plug & play 32-Bit high-speed serial RS-232 expansion card for the
PCI-bus. The EX-41051 provide you one 9 pin high speed RS-232 serial port. The EX-
41051 design utilizes the 16C550 UART which incorporates the latest in high speed
interface technology. It supports motherboards with 32- and 64-Bit Bus and 5- and
3.3Volt PCI-bus power. It is not possible to change the address or IRQ settings manu-
ally because they will be obtained automatically by the system BIOS and operating
system. If you need you can set +5V or +12V to four different pins from the two connec-
tors (POS System).
Compatibility:
Operating system:
Connections:
Extent of delivery: EX-41051, Driver CD, English manual
Certificates:
On the EX-41051 you can configure +5V or +12V to four different pins from the 9 pin male
connectors :
Attention !! Only change if you really need +5Volt or +12Volt for the peripheral device. For
normal use, don t change the jumper.
JP3:
(S1)
JP2:
J2:
3
User Manual
User Manual
Vers. 1.0 / 26.06.07

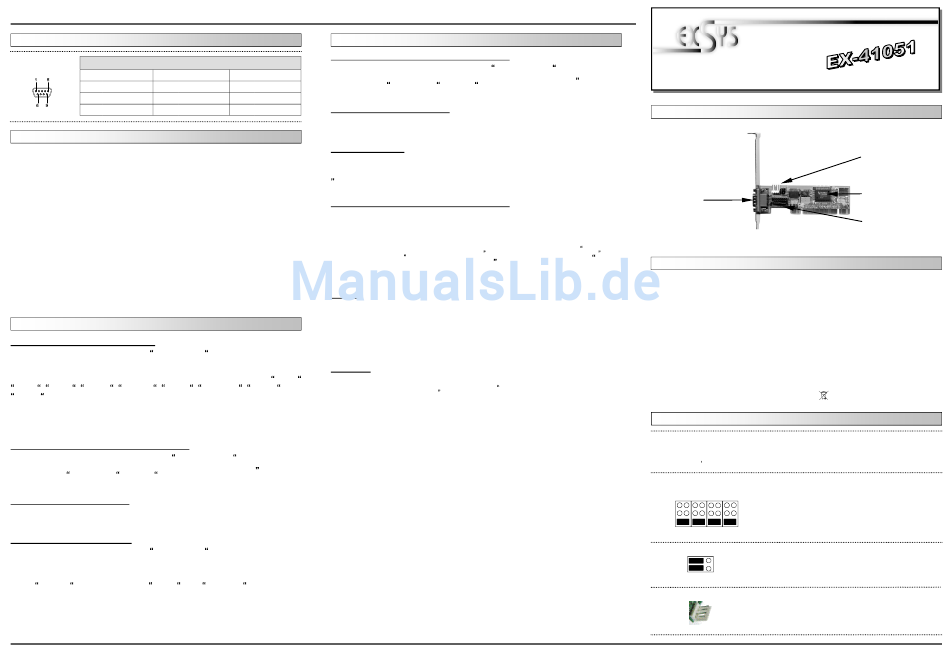

LAYOUT :
9 Pin male
Serial connector
DESCRIPTION & TECNICAL INFORMATION :
PCI & PCI-X, 3,3Volt & 5Volt, 33Mhz
DOS/WIN9x/ME/NT4.0/2000/XP/Server2003/Vista/(Linux by OS)
1 x 9 pin D-SUB serial male connector
CE
/ FCC / RoHS / WEEE
DE97424562 / WHQL
JUMPER SETTING & CONNECTORS:
Attention!! You can only choose one voltage at a time!
+5V: +5V to the selected pin
+5V
+12V: +12V to the selected pin
+12V
DIS: No power to any pin (default)
Dis
Pin 1
Pin 8
Pin 9
Pin 4
+5V
JP6 set to PCI = +5 or +12V from PCI BUS
+12V
JP6 set to AUX = +5 or +12V from PC power supply
PCI AUX
If JP2 is set to AUX the J2 must be connected with pc
1 +5V
power supply! Please make sure you connect the plug in
2 GND
the right direction. Never connect or release the plug
3 GND
4 +12V
while the PC power is on!
4
Connector Power Supply
for +5V or +12V
Serial Chip 16C550 with
16-Byte buffer and PCI-
Bridge
+5V or +12V setting to
the 9 Pin male connector
