Inhaltszusammenfassung für Metrix MX 23
- Seite 1 MX 23, 5 000/50 000 pts MX 24, 5 000/50 000 pts MX 24B, 5 000/50 000 pts MULTIMETRES NUMERIQUES PORTABLES PORTABLE DIGITAL MULTIMETERS TRAGBARE DIGITAL-MULTIMETER MULTIMETRI DIGITALI MULTIMETROS DIGITALES Bedienungsanleitung Seite 32 Kapitel Copyright © X03486B00 - Ed. 02 - 06/10...
- Seite 2 21 (∗) (∗∗) 22 (∗∗) 9 (∗∗) (∗∗) 11 3 (∗) (∗∗) 4 (∗∗) (∗) MX 24 : 50 mA / mA AC+DC (∗∗) sauf / except / außer / tranne / excepto : MX 23 Multimètres numériques portables...
- Seite 3 22∗ Misura di corrente: portate 10 A AC+DC (∗) tranne MX 23 1 Borne de entrada [calibres de 12 a 22 (a 20 : MX 23)] 12 Medida de tensión AC: calibres de 5 a 600 V (baja imped.) 2 Entrada de referencia del multímetro 13 Medida de tensión AC+DC: calibres de 5 a 750 V...
-
Seite 4: Inhaltsverzeichnis
3.4. Wartung des Multimeters...................38 3.4.1. Selbsttest der Sicherungen (außer MX 23) ............38 3.4.2. Selbsttest der Batterie ..................39 3.4.3. Ersetzen der Batterie und der Sicherungen (außer MX 23) .......39 3.4.4. Pflege .........................39 3.4.5. Lagerung ......................39 FUNKTIONSBESCHREIBUNG..................40 4.1. Taste RANGE / AC+DC.....................40 4.1.1. -
Seite 5: Allgemeine Hinweise
Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der UE gemäß der Richtlinie WEEE 2002/96/EC einer Abfalltrennung zur Wiederaufbereitung von Elektro- und Elektronik-Altgeräten unterzogen werden muss. Gemäß CE Stromversorgung : 9V (6LF22) Batterie Sicherung (außer MX 23) 1.2. Vorsichts- und Sicherheitsmaßnahmen • Lesen Sie aufmerksam alle Hinweise mit dem Symbol •... -
Seite 6: Vor Der Benutzung
, ADP , 500 mA (oder 50 mA : MX 24 und außer MX 23), AC+DC 500 mA (oder 50 mA : MX 24 und außer MX 23), 10 A AC+DC AC+DC 10 A (außer MX 23). AC+DC Tragbare Digital-Multimeter... -
Seite 7: Schutzvorrichtungen
∗ Klemmen Sie das Gerät von jeder Strom- oder Spannungsquelle ab, bevor Sie das Gehäuse öffnen. ∗ Ersetzen Sie die defekten Sicherungen (außer MX 23) auschließlich durch solche desselben Typs. ∗ Bei geöffnetem Gerät können bestimmte Kondensatoren noch mit gefährlichen Spannungen geladen sein, auch nachdem es abgeschaltet oder vom Meßkreis... -
Seite 8: Wartung, Reparaturen
Kapitel III 1.7. Wartung, Reparaturen Das Einstellen, die Wartung oder die Reparatur eines unter Spannung stehenden Multimeters darf nur von qualifiziertem Personal durchgeführt werden. Eine "qualifizierte Person" ist eine Person, die mit der Installation, der Konstruktion, der Benutzung und den dargestellten Gefahren vertraut ist. Sie ist befugt, die Installation und die Geräte gemäß... -

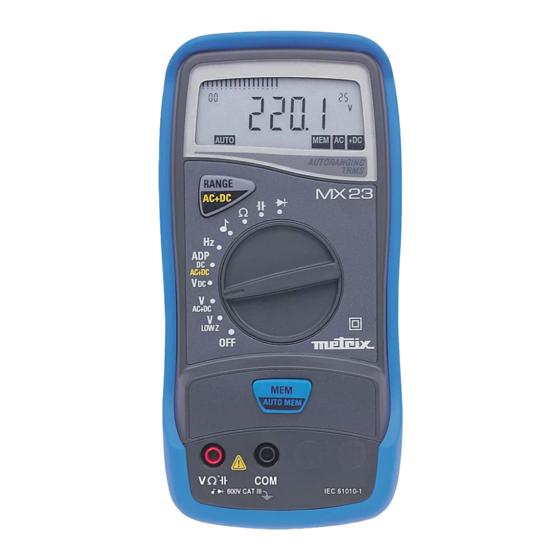

Seite 9: Gerätebeschreibung
Zentraler Drehschalter Das Multimeter ist ein tragbares, batteriebetriebenes Meßinstrument für Profis. Der zentrale Drehschalter mit 12 (MX 23 : 10) Raststellungen schaltet zwischen den folgenden Meßarten um : ∗ Wechselspannungen mit kapazitiver Kopplung AC (oder TRMS) (Eingangsimpedanz : 500 kΩ) ∗... -
Seite 10: Vorbereitung Vor Der Benutzung
(Spannung/Strom) die Gefahrenschwellwerte überschreiten (Anzeige aktiviert). 3.4. Wartung des Multimeters 3.4.1. Selbsttest der Sicherungen (außer MX 23) Die Prüfung der Sicherungen kann bei betriebsbereitem Gerät ohne Öffnen des Gehäuses vorgenommen werden. - 0,63 A Sicherung (F1) : Drehschalter auf Position stellen und die Buchsen 500 mA and VΩ... -
Seite 11: Selbsttest Der Batterie
Vergewissern Sie sich vor dem Austausch der verbrauchten Batterie, dass das Symbol « BAT » aufleuchtet, auch wenn am Eingang des Multimeters kein Signal anliegt. 3.4.3. Ersetzen der Batterie und der Sicherungen (außer MX 23) ACHTUNG ! Meßleitungen von allen Meßkreisen entfernen, Schalter auf OFF stellen, Meßleitungen aus dem Gerät herausziehen. -
Seite 12: Funktionsbeschreibung
AC+DC Spannungsmessung (TRMS) erscheint auf der Anzeige. (Bereiche 500 mV AC+DC Taste AC+DC 4.1.2. Stellung 500 mA / mA (außer MX 23) (MX 24 : 50 mA / mA AC+DC AC+DC 500 mA DC-Strommessung (Bereiche 500 mA Taste AC+DC 500 mA... -
Seite 13: Stellung 10 Adc / Aac+Dc (Außer Mx 23)
AC+DC Taste AC+DC 4.2. Taste MIN / MAX (außer MX 23) Durch langes Drücken dieser Taste stellen Sie den Überwachungsmodus ein (oder aus), d.h. das Gerät speichert laufend die Meßwerte ein und ermittelt automatisch den Minimalwert (MIN), den Maximalwert (MAX) und den gleitenden Durchschnittswert (AVG) aller bisherigen Messungen (Erfassungszeit ≤... -
Seite 14: Technische Daten
Kapitel III TECHNISCHE DATEN 5.1. Allgemeine Hinweise Nur die mit Toleranzen oder angekündigten Grenzwerten angegebenen Daten sind zugesicherte garantierte Eigenschaften des Gerätes. Werte ohne Toleranzangaben dienen lediglich zur Information (Norm NFC 42670). Die zusätzlichen Fehler müssen bei Bezugstemperatur in Betracht genommen werden (cf. §. 5.2.10.) Wie bei allen Meß- und Prüfgeräten, ist eine Ü... -
Seite 15: Gleichströme (Außer Mx 23)
(∗∗∗) MX 24 Anzahl Meßpunkte : 5000 « OL » in der Anzeige (Bereich 500 mA ) (MX 24 : 50 mA ) und unterbrochenes akustisches Signal bei Bereichsüberschreitung. 5.2.4. Wechselströme (AC+DC) (außer MX 23) Drehschalter- Genauigkeit Spannungs- Überlast- Sicherung Bereich Auflösung... -
Seite 16: Widerstände, Durchgangsprüfung
Kapitel III 5.2.5. Widerstände, Durchgangsprüfung Überlastschutz (∗) Drehschalter Bereich Genauigkeit Meßstrom Auflösung 500 Ω 0,1 Ω 0,3 % Anz. + 3 D 1 mA 500 Ω 0,1 Ω 1 mA 1 Ω 100 µA 5 kΩ 0,3 % Anz. + 3 D 10 Ω... -
Seite 17: Frequenzen
Kapitel III 5.2.8. Frequenzen Drehschalter- Eingangs- Überlastschutz Bereich Genauigkeit Auflösung (∗) stellung impedanz 0.62 bis 5 Hz 0,0001 Hz 5 bis 50 Hz 0,001 Hz 0,03 % Anz. + 2 D 50 bis 500 Hz 0,01 Hz FREQ 600 V 10 MΩ... -
Seite 18: Umweltbedingungen
Kapitel III 5.2.10. Umweltbedingungen Bezugstemperatur : 23° C ± 5° C Betriebstemperatur : 0° C bis 40° C Funktionstemperatur : - 10° C bis 55° C Lagertemperatur : - 20° C bis 70° C Temperaturkoeffizient : max. 0,1 x (Genauigkeit) / K •... -
Seite 19: Zubehör
/ 300 mV, ± 0,5 % HA030-1 50 A / 50 mV, ± 0,5 % HA050-1 Transport Multimeter- & Zubehör-Transporttasche (180 x 265 x 55) AE0190 Weiche Multimeter-Transporttasche HX0018 280 x 210 x 80 METRIX-Koffer mit Schaumstoff HX0009 Tragbare Digital-Multimeter...
