Montage
Gerät auf Hutschiene montieren
So montieren Sie den MoRoS Modem - ISDN 1.3 auf einer DIN-Hutschiene:

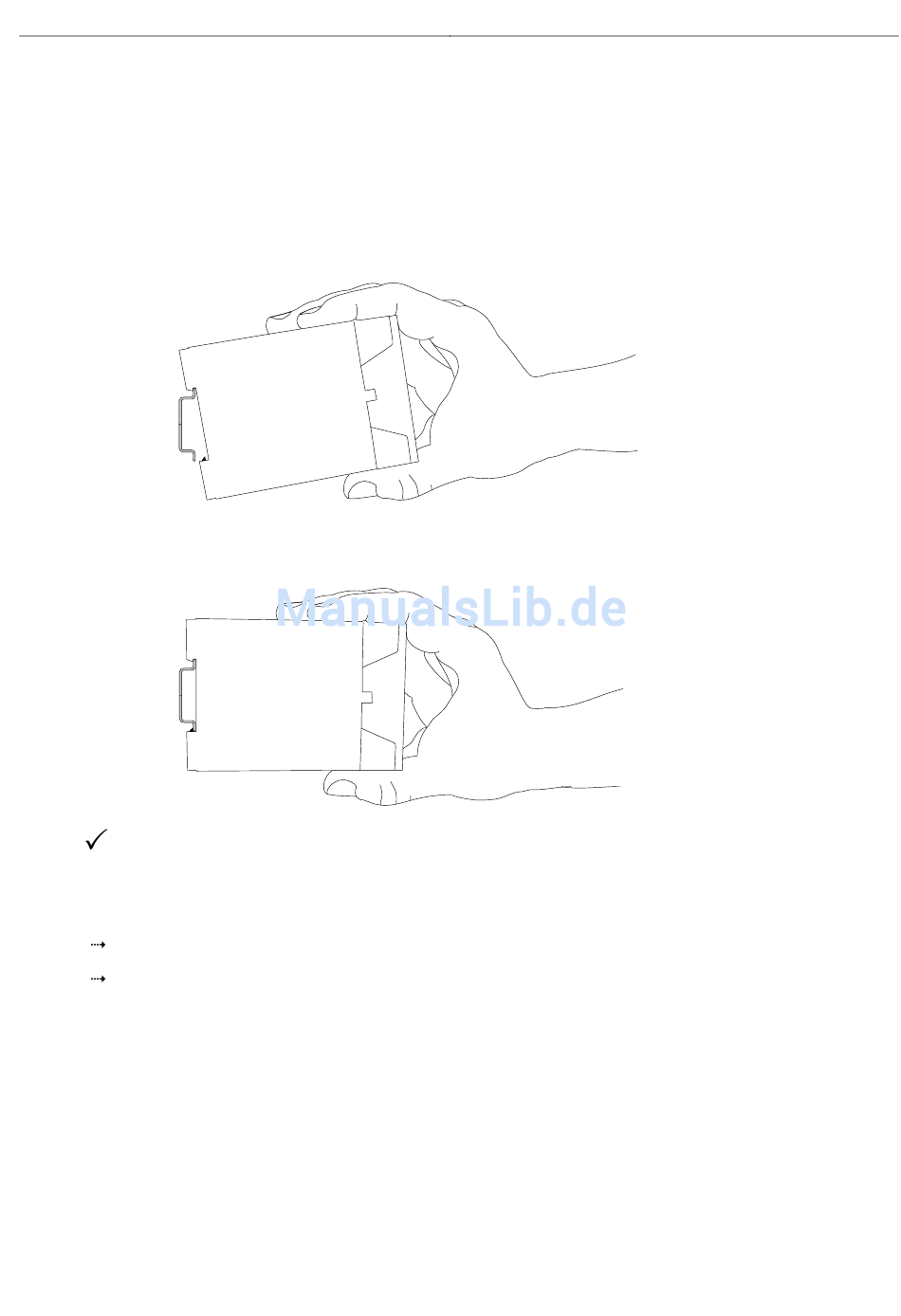

1. Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der Hut-
schiene an. An der oberen und der unteren Außenkante der Hutschienennut
am MoRoS Modem - ISDN 1.3 befinden sich jeweils zwei Rasthaken.
Haken Sie die oberen beim Ansetzen hinter der Oberkante der Hutschiene
ein.
2. Klappen Sie den MoRoS Modem - ISDN 1.3 senkrecht zur Hutschiene, bis die
zwei unteren, beweglichen Rasthaken in der Hutschiene einrasten.
Der MoRoS Modem - ISDN 1.3 ist nun fertig montiert.
Stromversorgung anklemmen
Das Gerät ist bereits auf der Hutschiene montiert.
Die Spannungsversorgung steht bereit und ist abgeschaltet.
1. Klemmen Sie das Massekabel der Spannungsversorgung an der Klemme
„GND" an.
2. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme für die
Spannungsversorgung an.
