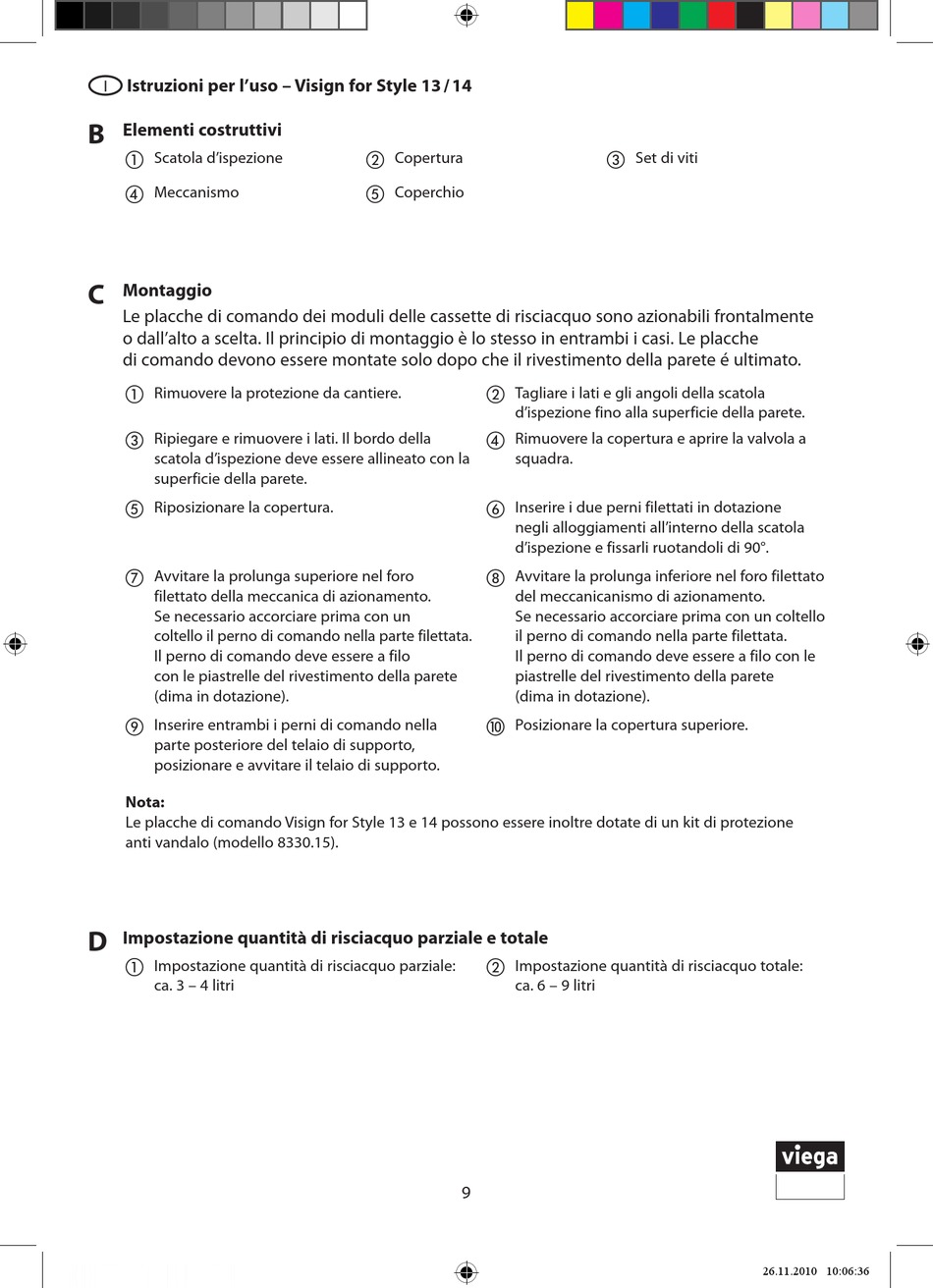

Istruzioni per l'uso – Visign for Style 13 / 14
I
B
Elementi costruttivi
Scatola d'ispezione
Meccanismo
C
Montaggio
Le placche di comando dei moduli delle cassette di risciacquo sono azionabili frontalmente
o dall'alto a scelta. Il principio di montaggio è lo stesso in entrambi i casi. Le placche
di comando devono essere montate solo dopo che il rivestimento della parete é ultimato.
Rimuovere la protezione da cantiere.
Ripiegare e rimuovere i lati. Il bordo della
scatola d'ispezione deve essere allineato con la
superficie della parete.
Riposizionare la copertura.
Avvitare la prolunga superiore nel foro
filettato della meccanica di azionamento.
Se necessario accorciare prima con un
coltello il perno di comando nella parte filettata.
Il perno di comando deve essere a filo
con le piastrelle del rivestimento della parete
(dima in dotazione).
Inserire entrambi i perni di comando nella
parte posteriore del telaio di supporto,
posizionare e avvitare il telaio di supporto.
Nota:
Le placche di comando Visign for Style 13 e 14 possono essere inoltre dotate di un kit di protezione
anti vandalo (modello 8330.15).
D
Impostazione quantità di risciacquo parziale e totale
Impostazione quantità di risciacquo parziale:
ca. 3 – 4 litri
521034_VisignfStyle13_14.indd 9
Copertura
Coperchio
Tagliare i lati e gli angoli della scatola
d'ispezione fino alla superficie della parete.
Rimuovere la copertura e aprire la valvola a
squadra.
Inserire i due perni filettati in dotazione
negli alloggiamenti all'interno della scatola
d'ispezione e fissarli ruotandoli di 90°.
Avvitare la prolunga inferiore nel foro filettato
del meccanicanismo di azionamento.
Se necessario accorciare prima con un coltello
il perno di comando nella parte filettata.
Il perno di comando deve essere a filo con le
piastrelle del rivestimento della parete
(dima in dotazione).
Posizionare la copertura superiore.
Impostazione quantità di risciacquo totale:
ca. 6 – 9 litri
9
Set di viti
