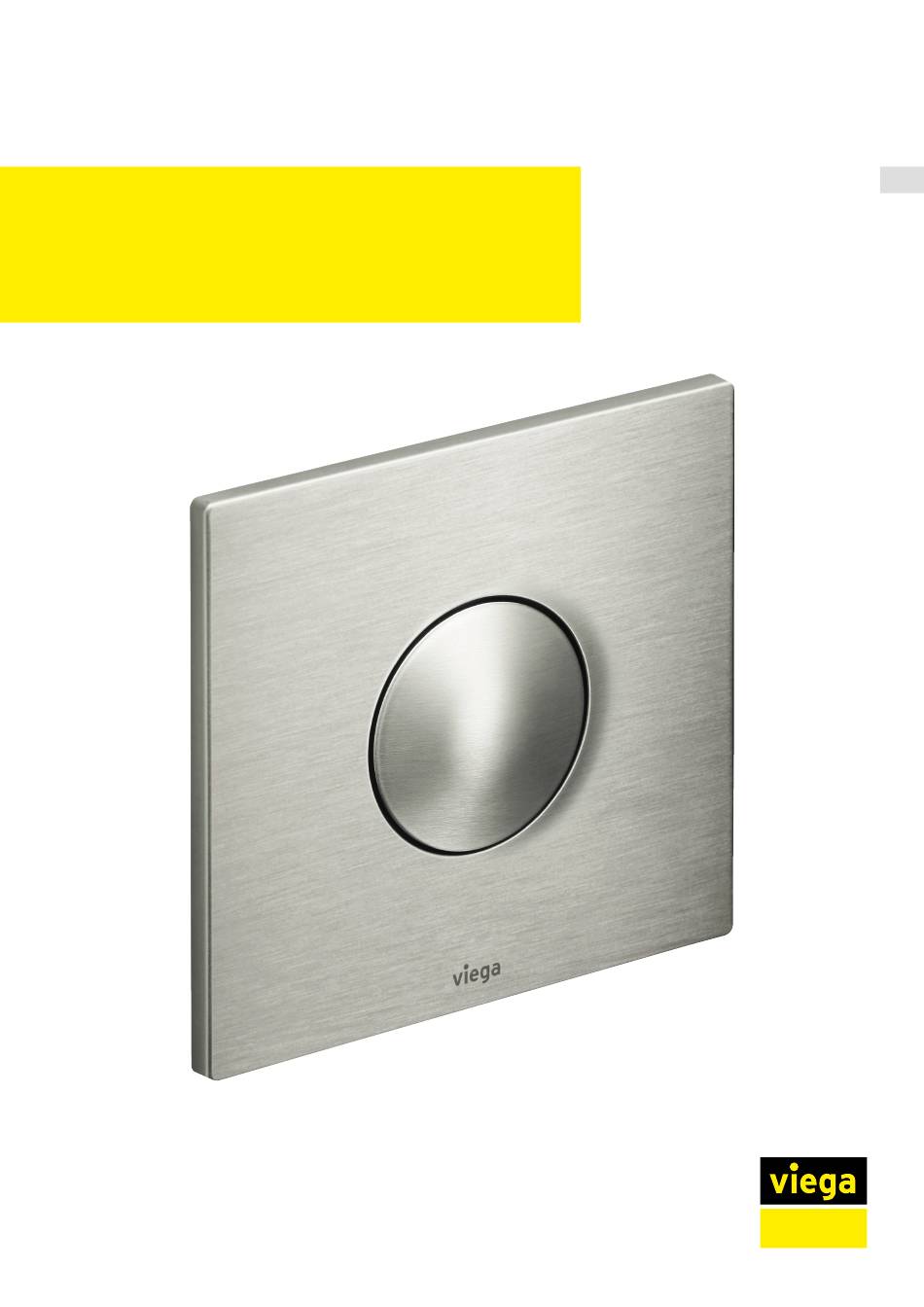

- Seite 1 Gebrauchsanleitung Ausstattungsset Visign for Style für Urinal-Spülsystem Modell Baujahr (ab) 8315.2 07/2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Normen und Regelwerke 2.2 Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Wartung 2.3 Produktbeschreibung 2.3.1 Übersicht 2.3.2 Technische Daten Handhabung 3.1 Montageinformationen 3.1.1 Benötigtes Material und Werkzeug 3.2 Montage 3.2.1 Kartuschenventil einsetzen 3.2.2... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... - Seite 4 Über diese Gebrauchsanleitung Hinweise geben Ihnen zusätzliche hilfreiche Tipps. Ausstattungsset Visign for Style 10...
-
Seite 5: Produktinformation
Produktinformation Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Technische Daten Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐ werk Spülstrom DIN 3265 Geräuschklasse DIN 4109 Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche Das Ausstattungsset ist für das Auslösen von Spülvorgängen an Uri‐ nalen vorgesehen. 2.2.2 Wartung Für einen störungsfreien Betrieb sollte das Kartuschenventil jährlich... -
Seite 6: Produktbeschreibung
Produktinformation Produktbeschreibung 2.3.1 Übersicht Abb. 1: Bauteilübersicht 1 - Betätigungsplatte 2 - Befestigungsschauben 3 - Grundplatte 4 - Kartuschenventil 2.3.2 Technische Daten Das Produkt weist folgende technische Daten auf: Mindestfließdruck 0,05–0,5 MPa (0,5–5 bar) Spülstrom, siehe Ä „Regelwerke 0,3–0,7 l/s aus Abschnitt: Technische Daten“... -
Seite 7: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Benötigtes Material und Werkzeug Werkzeug Folgendes Werkzeug ist für die Montage erforderlich: Schlitz-Schraubendreher Schraubenschlüssel (SW 17) Handsäge Montage 3.2.1 Kartuschenventil einsetzen Voraussetzungen: das Vorwandelement ist montiert die Fliesenarbeiten sind abgeschlossen die Revisionsöffnung ist frei zugänglich die Urinal-Keramik ist montiert ▶... - Seite 8 Handhabung ▶ Verschluss entfernen (SW 17). ▶ Kartuschenventil gerade aufsetzen und vorsichtig eindrehen (Fein‐ gewinde). ▶ Kartuschenventil einschrauben (SW 17). ▶ Spülmenge einstellen. innere Position: 2 l äußere Position: 4 l ▶ Vorabsperrung öffnen. Ausstattungsset Visign for Style 10...
-
Seite 9: Betätigungsplatte Montieren
Handhabung 3.2.2 Betätigungsplatte montieren Voraussetzungen: Das Kartuschenventil ist montiert und eingestellt. ▶ Länge des Betätigungsstiftes ermitteln. Die Vorderkante des einge‐ drehten Stiftes muss 15 mm hinter der Vorderkante des Wandbe‐ lags liegen. ▶ Betätigungsstift mit einer Säge kürzen. ▶ Betätigungsstift in die Kartusche eindrehen und mit der Gewinde‐ mutter kontern. -
Seite 10: Fehler, Störungen Und Abhilfe
Handhabung ▶ Betätigungsplatte auf die Grundplatte aufstecken. Fehler, Störungen und Abhilfe Fehler Ursache Abhilfe Urinal spült nicht Vorabsperrung geschlossen Vorabsperrung öffnen Kartuschenventil verschmutzt oder Kartuschenventil reinigen, ggf. beschädigt austauschen Ä Kapitel 3.4.2 „Kar‐ tuschenventil reinigen“ auf Seite 10 Spülung zu schwach Vorabsperrung nicht weit genug Vorabsperrung öffnen geöffnet... - Seite 11 Handhabung ▶ Abdeckplatte von der Grundplatte abziehen. ▶ Grundplatte abschrauben. ▶ Vorabsperrung schließen. ▶ Kartuschenventil ausschrauben. Ausstattungsset Visign for Style 10...
-
Seite 12: Entsorgung
Handhabung ▶ Kartuschenventil unter fließendem Wasser abspülen. Grobe Verunreinigungen mit einer weichen Bürste entfernen. ▶ Kartuschenventil und Betätigungsplatte wieder montieren gemäß Ä Kapitel 3.2.1 „Kartuschenventil einsetzen“ auf Seite 7 Ä Kapitel 3.2.2 „Betätigungsplatte montieren“ auf Seite 9. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß... - Seite 13 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-08 • VPN170356...
