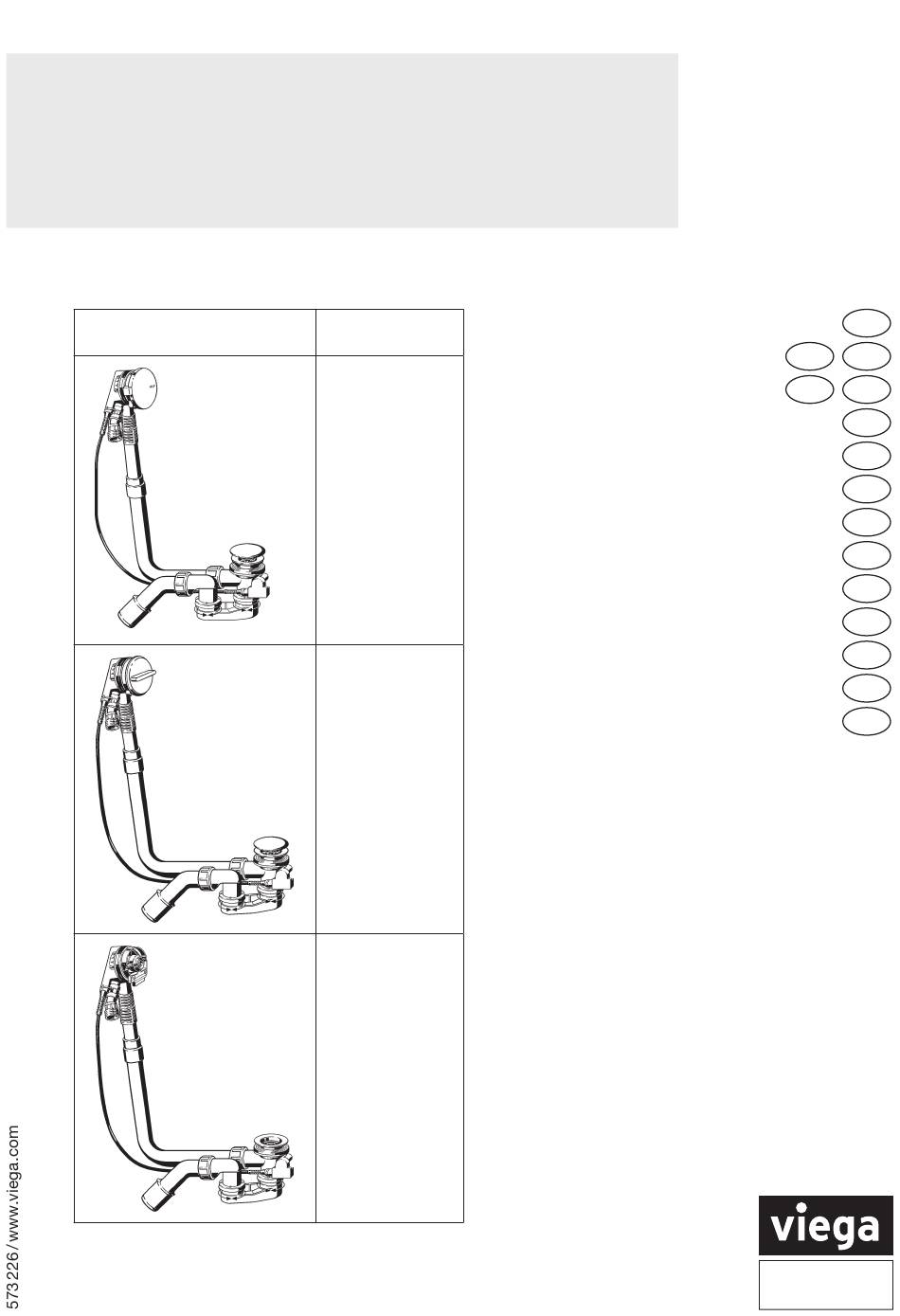

- Seite 1 Multiplex Trio Visign MT3 / MT5 03.1/2015 Modell 6161.50 6161.60 6161.70 6161.51 6161.61 6161.71 6161.52 6161.62 6161.72...
- Seite 2 Modell 6161.50 / 6161.60 / 6161.70 / 6161.51 / 6161.61 / 6161.71 / 6161.52 / 6161.62 / 6161.72 ...
- Seite 3 Modell 6161.50 / 6161.60 / 6161.70 / 6161.51 / 6161.61 / 6161.71 / 6161.52 / 6161.62 / 6161.72 ...
- Seite 4 Modell 6161.50 / 6161.60 / 6161.70 / 6161.51 / 6161.61 / 6161.71 / 6161.52 / 6161.62 / 6161.72 ...

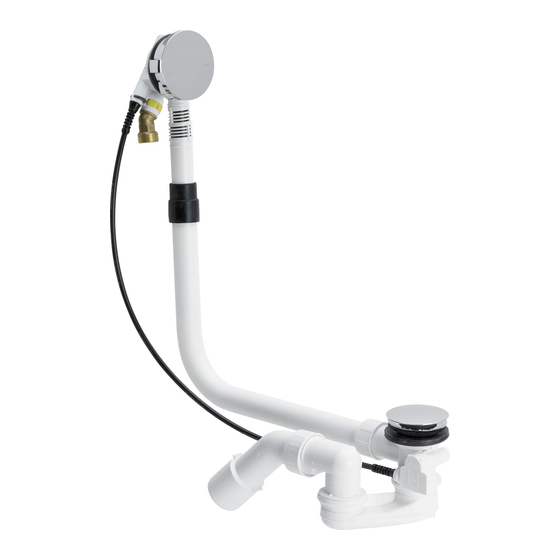

- Seite 5 Gebrauchsanleitung Multiplex Trio-Ab-/Überlauf Visign MT3 / MT5 Bestimmungsgemäße Verwendung Die Multiplex Trio ist ein kombinierter Zu-, Ab- und Überlauf für Badewannen mit 52 mm Ablaufloch und erfüllt die Anforderungen nach DIN EN 274. Er ist ausschließ- lich geeignet für haushaltsübliche Abwässer mit Temperaturen bis kurzfristig 95 °C. Das Einleiten anderer Flüssigkeiten, wie Reinigungsmittel, die sanitäre Aus - stattungsgegenstände, Entwässerungsgegenstände und Rohrwerkstoffe beschädigen können, insbesondere solche mit einem pH-Wert unter 4, ist nicht...
- Seite 6 Gebrauchsanleitung Multiplex Trio-Ab-/Überlauf Visign MT3 / MT5 Modell Art.-Nr. Produktbeschreibung 6161.50 727 734 Multiplex Trio-Ab-/Überlauf Visign MT5, mit Zulaufabdeckung, Drehrosette, Ventilkegel, Geruchverschluss, Ablaufbogen 45°, Bowdenzuglänge 560 mm, Ausführung verchromt 6161.60 727 741 siehe oben, Bowdenzuglänge 725 mm, Ausführung verchromt 6161.70 727 758 siehe oben, Bowdenzuglänge 1070 mm,...
- Seite 7 Gebrauchsanleitung Multiplex Trio-Ab-/Überlauf Visign MT3 / MT5 Bauteile Anschluss- Überlaufkörper Profildichtung Dichtung adapter (nur bei Stahlwannen verwenden) Zulaufflansch Flansch- Befestigungs- Drehrosette abdeckung schraube Ventilkegel Befestigungs- Ventiloberteil Profildichtung schraube ...
- Seite 8 Gebrauchsanleitung Multiplex Trio-Ab-/Überlauf Visign MT3 / MT5 Montageschritte Dichtung montieren – Zulaufflansch in den Befestigungsschraube bei Stahlwannen mit Überlaufkörper ein- eindrehen und handfest Wandstärke d ≤ 3 mm stecken. anziehen. Achtung: Am Sechskant beide Dichtungen montieren. der Befestigungshilfe (im Lieferumfang enthalten) befindet sich eine Nut, die in den Steg der...
- Seite 9 Gebrauchsanleitung Multiplex Trio-Ab-/Überlauf Visign MT3 / MT5 Ausstattungsset Höhe des Ventilkegels Flanschabdeckung, Ablaufventil schließen: mit der Verstellschraube Drehrosette und Ventil- Drehrosette gegen den einstellen und mit kegel montieren. Uhrzeigersinn drehen. Kontermutter fixieren. Ablaufventil öffnen: Drehrosette im Uhrzei- gersinn drehen.
