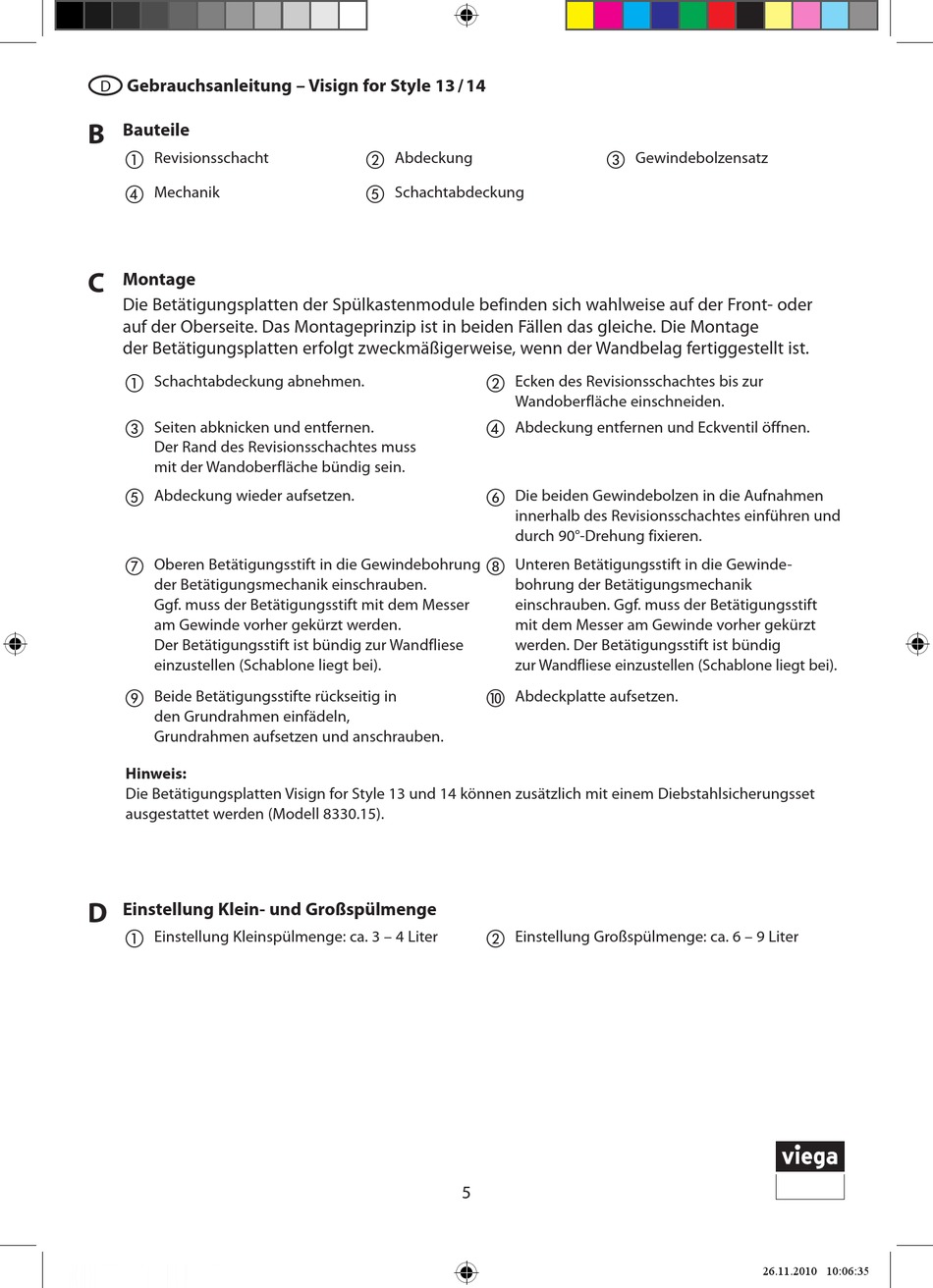

Gebrauchsanleitung – Visign for Style 13 / 14
D
B
Bauteile
Revisionsschacht
Mechanik
C
Montage
Die Betätigungsplatten der Spülkastenmodule befinden sich wahlweise auf der Front- oder
auf der Oberseite. Das Montageprinzip ist in beiden Fällen das gleiche. Die Montage
der Betätigungsplatten erfolgt zweckmäßigerweise, wenn der Wandbelag fertiggestellt ist.
Schachtabdeckung abnehmen.
Seiten abknicken und entfernen.
Der Rand des Revisionsschachtes muss
mit der Wandoberfläche bündig sein.
Abdeckung wieder aufsetzen.
Oberen Betätigungsstift in die Gewindebohrung
der Betätigungsmechanik einschrauben.
Ggf. muss der Betätigungsstift mit dem Messer
am Gewinde vorher gekürzt werden.
Der Betätigungsstift ist bündig zur Wandfliese
einzustellen (Schablone liegt bei).
Beide Betätigungsstifte rückseitig in
den Grundrahmen einfädeln,
Grundrahmen aufsetzen und anschrauben.
Hinweis:
Die Betätigungsplatten Visign for Style 13 und 14 können zusätzlich mit einem Diebstahlsicherungsset
ausgestattet werden (Modell 8330.15).
D
Einstellung Klein- und Großspülmenge
Einstellung Kleinspülmenge: ca. 3 – 4 Liter
521034_VisignfStyle13_14.indd 5
Abdeckung
Schachtabdeckung
Ecken des Revisionsschachtes bis zur
Wandoberfläche einschneiden.
Abdeckung entfernen und Eckventil öffnen.
Die beiden Gewindebolzen in die Aufnahmen
innerhalb des Revisionsschachtes einführen und
durch 90°-Drehung fixieren.
Unteren Betätigungsstift in die Gewinde-
bohrung der Betätigungsmechanik
einschrauben. Ggf. muss der Betätigungsstift
mit dem Messer am Gewinde vorher gekürzt
werden. Der Betätigungsstift ist bündig
zur Wandfliese einzustellen (Schablone liegt bei).
Abdeckplatte aufsetzen.
Einstellung Großspülmenge: ca. 6 – 9 Liter
5
Gewindebolzensatz
26.11.2010 10:06:35
