Inhaltszusammenfassung für Viega Sanpress Inox G
- Seite 1 Gebrauchsanleitung Sanpress Inox G Pressverbindersystem aus Edelstahl mit Edelstahlrohren System Baujahr (ab) Sanpress Inox G 02/2004...
-
Seite 2: Inhaltsverzeichnis
3.3.1 Montagehinweise 3.3.2 Zulässiger Austausch von Dichtelementen 3.3.3 Platzbedarf und Abstände 3.3.4 Benötigtes Werkzeug 3.4 Montage 3.4.1 Dichtelement austauschen 3.4.2 Rohre biegen 3.4.3 Rohre ablängen 3.4.4 Rohre entgraten 3.4.5 Verbindung verpressen 3.4.6 Dichtheitsprüfung 3.5 Wartung 3.6 Entsorgung Sanpress Inox G... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Sanpress Inox G... -
Seite 4: Kennzeichnung Von Hinweisen
Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet. GEFAHR! Warnt vor möglichen lebensgefährlichen Verletzungen. WARNUNG! Warnt vor möglichen schweren Verletzungen. VORSICHT! Warnt vor möglichen Verletzungen. HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps. Sanpress Inox G... -
Seite 5: Produktinformation
Betrieb von Flüssiggas-Instal‐ lationen Regelwerke aus Abschnitt: Medien Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Eignung für Gase DVGW-Arbeitsblatt G 260 Flüssiggas im gasförmigen Zustand Eignung für Heizöl DIN 51603-1 Eignung für Dieselkraftstoff DIN EN 590 Sanpress Inox G... - Seite 6 Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Anforderungen für die Lagerung DIN EN 806-4, Kapitel 4.2 der Materialien Regelwerke aus Abschnitt: Montagehinweise Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Allgemeine Montageregeln für DVGW-TRGI 2018, Punkt 5.3.7 Gasinstallationen Sanpress Inox G...
-
Seite 7: Bestimmungsgemäße Verwendung
Zustands von Gas-Installationen Bestimmungsgemäße Verwendung Stimmen Sie die Nutzung des Systems für andere als die beschriebenen Einsatzbereiche und Medien mit dem Viega Service Center ab. 2.2.1 Einsatzbereiche Der Einsatz ist u. a. in folgenden Bereichen möglich: Gas-Installationen, siehe dazu Ä... -
Seite 8: Medien

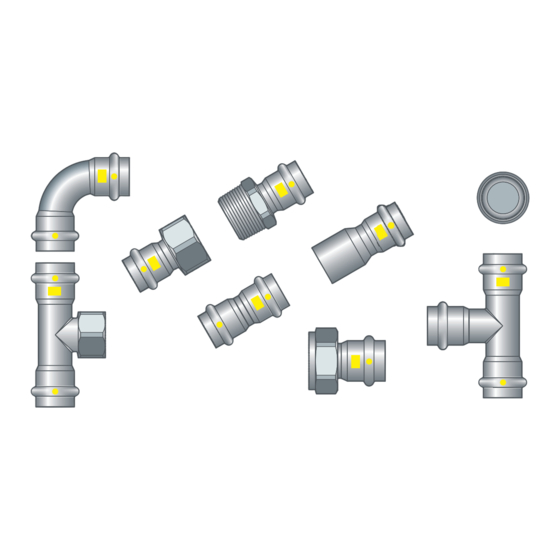

Ä „Regelwerke aus Abschnitt: Medien“ auf Seite 5. Gase Flüssiggase, nur im gasförmigen Zustand für häusliche und gewerb‐ liche Anwendungen Heizöl Dieselkraftstoff Druckluft Produktbeschreibung 2.3.1 Übersicht Das Rohrleitungssystem besteht aus Pressverbindern in Verbindung mit Edelstahlrohren und den dazu passenden Presswerkzeugen. Sanpress Inox G... -
Seite 9: Rohre
2,3 % Molybdän für erhöhte Beständigkeit PRE-Wert 24,1 Rohrkennzeichnung — Schutzkappe gelb Gas-Installationen nur in Verbindung mit Sanpress Inox G- und Profipress G- (nur bis d 28) Pressverbindern Rohrkenndaten Sanpress-Rohr (1.4401) d x s [mm] Volumen pro Meter Rohrgewicht [kg/m] Rohr [l/m]... - Seite 10 Für Gasleitungen müssen folgende Befestigungsabstände für horizontal verlegte Leitungen eingehalten werden: Abstand zwischen den Rohrschellen d [mm] Befestigungsabstand der Rohrschellen [m] 15,0 1,25 18,0 1,50 22,0 2,00 28,0 2,25 35,0 2,75 42,0 3,00 54,0 3,50 Sanpress Inox G...
-
Seite 11: Pressverbinder
Verpressen nicht verformt. Abb. 2: Pressverbinder SC-Contur Viega Pressverbinder verfügen über die SC-Contur. Die SC-Contur ist eine vom DVGW zertifizierte Sicherheitstechnik und sorgt dafür, dass der Pressverbinder im unverpressten Zustand garantiert undicht ist. So fallen versehentlich nicht verpresste Verbindungen bei der Dichtheits‐... -
Seite 12: Kennzeichnungen An Bauteilen
Verbindung das Prüfmedium austritt. Die Pressverbinder sind folgendermaßen gekennzeichnet: gelber Punkt und gelbes Rechteck für Gas Gas für Gasleitungen MOP5 für maximalen Betriebsdruck 0,5 MPa (5 bar) GT5 für maximalen Betriebsdruck bei HTB-Anforderung 0,5 MPa (5 bar) DVGW SVGW Sanpress Inox G... -
Seite 13: Verwendungsinformationen
Edelstahlrohre dürfen nicht mit chloridhaltigen Baustoffen oder Mörtel in Kontakt kommen. in aggressiver Umgebung In Aussparungen innerhalb von Rohdecken oder der Ausgleich‐ schicht müssen sie wie erdverlegte Außenleitungen behandelt werden, siehe Ä „Regelwerke aus Abschnitt: Korrosion“ auf Seite 6. Sanpress Inox G... -
Seite 14: Handhabung
Rohre unterschiedlicher Materialien getrennt lagern, um Kontaktkor‐ rosion zu vermeiden. Montageinformationen 3.3.1 Montagehinweise Systemkomponenten prüfen Durch Transport und Lagerung können Systemkomponenten ggf. beschädigt worden sein. Alle Teile prüfen. Beschädigte Komponenten austauschen. Beschädigte Komponenten nicht reparieren. Verschmutzte Komponenten dürfen nicht installiert werden. Sanpress Inox G... -
Seite 15: Zulässiger Austausch Von Dichtelementen
Regelfall nur dafür zertifiziert. Der Austausch eines Dichtelements ist grundsätzlich zulässig. Das Dichtelement muss gegen ein werkstoffglei‐ ches Dichtelement ausgetauscht werden Ä Kapitel 2.3.4 „Dichtelemente“ auf Seite 11. Die Verwendung anderer Dichtelemente ist nicht zulässig. Sanpress Inox G... -
Seite 16: Platzbedarf Und Abstände
Handhabung Wenn das Dichtelement im Pressverbinder offensichtlich beschädigt ist, muss es gegen ein werkstoffgleiches Viega Ersatz-Dichtelement ausge‐ tauscht werden. 3.3.3 Platzbedarf und Abstände Pressen zwischen Rohrleitungen Platzbedarf PT1, Typ 2 (PT2), PT3-EH, PT3-AH, Pressgun 4B, 4E, 5 a [mm] b [mm]... - Seite 17 [mm] b [mm] c [mm] Platzbedarf Pressring a [mm] b [mm] c [mm] Wandabstand Mindestabstand bei d15–54 [mm] Pressmaschine Typ 2 (PT2) Typ PT3-EH Typ PT3-AH Pressgun 4E / 4B Pressgun 5 Picco / Pressgun Picco Sanpress Inox G...
-
Seite 18: Benötigtes Werkzeug
Für die Herstellung einer Pressverbindung werden folgende Werkzeuge benötigt: Rohrabschneider oder feinzahnige Metallsäge Entgrater und Farbstift zum Anzeichnen Pressmaschine mit konstanter Presskraft Pressbacke oder Pressring mit dazugehöriger Gelenkzugbacke, pas‐ send für den Rohrdurchmesser und mit geeignetem Profil Sanpress Inox G... -
Seite 19: Montage
Handhabung Abb. 4: Pressbacken Zur Verpressung empfiehlt Viega die Verwen‐ dung von Viega Systemwerkzeugen. Die Viega Systempresswerkzeuge wurden speziell für die Verarbeitung der Viega Pressverbindersysteme entwickelt und abgestimmt. Montage 3.4.1 Dichtelement austauschen Dichtelement entfernen Verwenden Sie keine spitzen oder scharfkantigen Gegen‐... -
Seite 20: Rohre Biegen
Rohre in den Größen d 15, 18, 22 und 28 können kalt mit handelsübli‐ chen Biegevorrichtungen (Radius mindestens 3,5 x d) gebogen werden. Die Rohrenden (a) müssen mindestens 50 mm lang sein, damit die Pressverbinder korrekt aufgesteckt werden können. Sanpress Inox G... -
Seite 21: Rohre Ablängen
Die Rohrenden müssen nach dem Kürzen innen und außen sorgfältig entgratet werden. Durch das Entgraten wird vermieden, dass das Dichtelement beschä‐ digt wird oder der Pressverbinder bei der Montage verkantet. Viega empfiehlt, einen Entgrater zu verwenden (Modell 2292.2). HINWEIS! Beschädigung durch falsches Werkzeug! Benutzen Sie zum Entgraten keine Schleifscheiben oder ähnliches Werkzeug. -
Seite 22: Verbindung Verpressen
Das Rohrende ist nicht verbogen oder beschädigt. Das Rohr ist entgratet. Im Pressverbinder befindet sich das richtige Dichtelement. HNBR = gelb Das Dichtelement ist unbeschädigt. Das Dichtelement befindet sich vollständig in der Sicke. ▶ Den Pressverbinder bis zum Anschlag auf das Rohr schieben. Sanpress Inox G... -
Seite 23: Dichtheitsprüfung
Vor der Inbetriebnahme muss der Installateur eine Dichtheitsprüfung (Belastungs- und Dichtheitsprüfung) durchführen. Diese Prüfung an der fertig gestellten, jedoch nicht verdeckten Anlage durchführen. Die geltenden Richtlinien beachten, siehe Ä „Regelwerke aus Abschnitt: Dichtheitsprüfung“ auf Seite 7. Das Ergebnis dokumentieren. Sanpress Inox G... -
Seite 24: Wartung
Gasinstallationen bestimmungsgemäß betreiben und instand halten, siehe Ä „Regelwerke aus Abschnitt: Wartung“ auf Seite 7. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Sanpress Inox G... - Seite 25 Viega Supply Chain GmbH & Co. KG service-technik@viega.de viega.de DE • 2020-10 • VPN200348...
